модель 2019 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAKR)

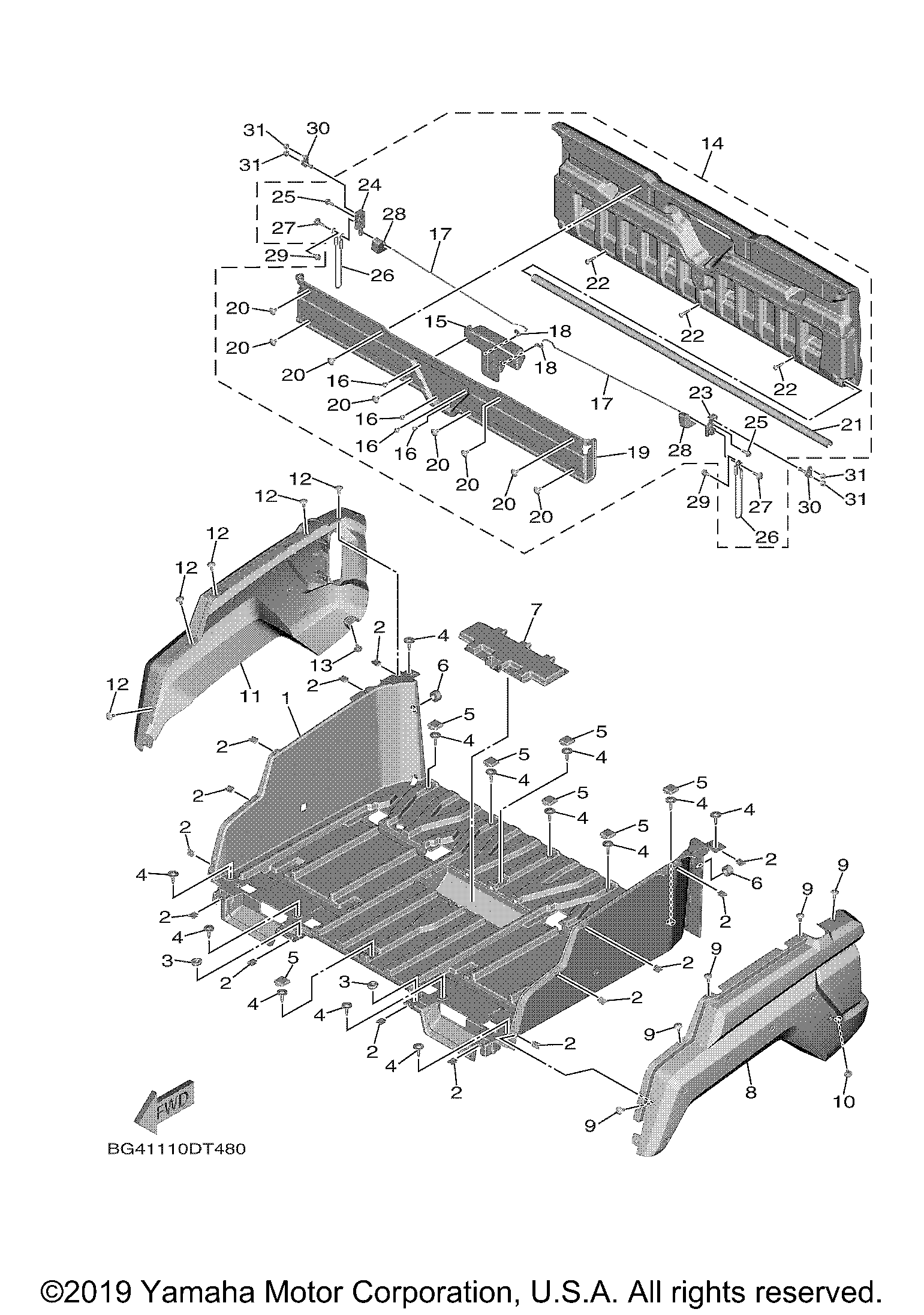

Схема багажника для WOLVERINE X4 (YXF85WPAKR)
Схема
Детали
Номер
Наименование детали
Цена
1
BOX(replaces BG4-F1171-00-00) art. BG4-F1171-01-00
По запросу
2
NUT, SPRING art. 90183-060A6-00
По запросу
3
Втулка Yamaha art. 90480-01558-00
По запросу
4
BOLT art. 90109-068A5-00
По запросу
5
CAP art. 2MB-F143A-00-00
По запросу
6
.DAMPER, SEAT art. 4XE-F4747-00-00
По запросу
7
BELT, BODY HOLDER art. BG4-F471S-00-00
По запросу
8
PANEL, REAR FENDER 1 art. BG4-K8191-20-00
По запросу
9
Болт Yamaha art. 90110-06090-00
от 368 ₽
10
Болт Yamaha art. 90109-06202-00
от 882 ₽
11
PANEL, REAR FENDER 2 art. BG4-K8192-20-00
По запросу
12
Болт Yamaha art. 90110-06090-00
от 368 ₽
13
Болт Yamaha art. 90109-06202-00
от 882 ₽
14
REAR STORAGE LID COMP. art. BG4-K810N-00-00
По запросу
15
. .HANDLE, LATCH(replaces BG4-F389F-01-00) art. BG4-F389F-02-00
По запросу
16
. .BOLT,HEX. SOCKET BUTTON art. 90111-06838-00
По запросу
17
. .ROD art. BG4-F8478-00-00
По запросу
18
. .CLIP, CABLE art. BG4-F2805-00-00
По запросу
19
. .COVER art. BG4-F331G-00-00
По запросу
20
. BOLT, HEXAGON SOCKET HEAD art. 90110-06102-00
По запросу
21
. .HINGE 2 art. 1XD-F463F-00-00
По запросу
22
. .SCREW art. 90149-06846-00
По запросу
23
. .LOCK ASSY art. BG4-F16A0-00-00
По запросу
24
. .LOCK ASSY 2 art. BG4-F16B0-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
26
. HOLDER, CABLE art. 5UG-K7195-10-00
По запросу
27
. BOLT art. 90109-06171-00
По запросу
28
. .DAMPER 2 art. BG4-F8416-10-00
По запросу
29
Болт Yamaha art. 90109-06202-00
от 882 ₽
30
BOLT, STUD art. BG4-F4441-00-00
По запросу
31
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
