модель 2019 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAKR)

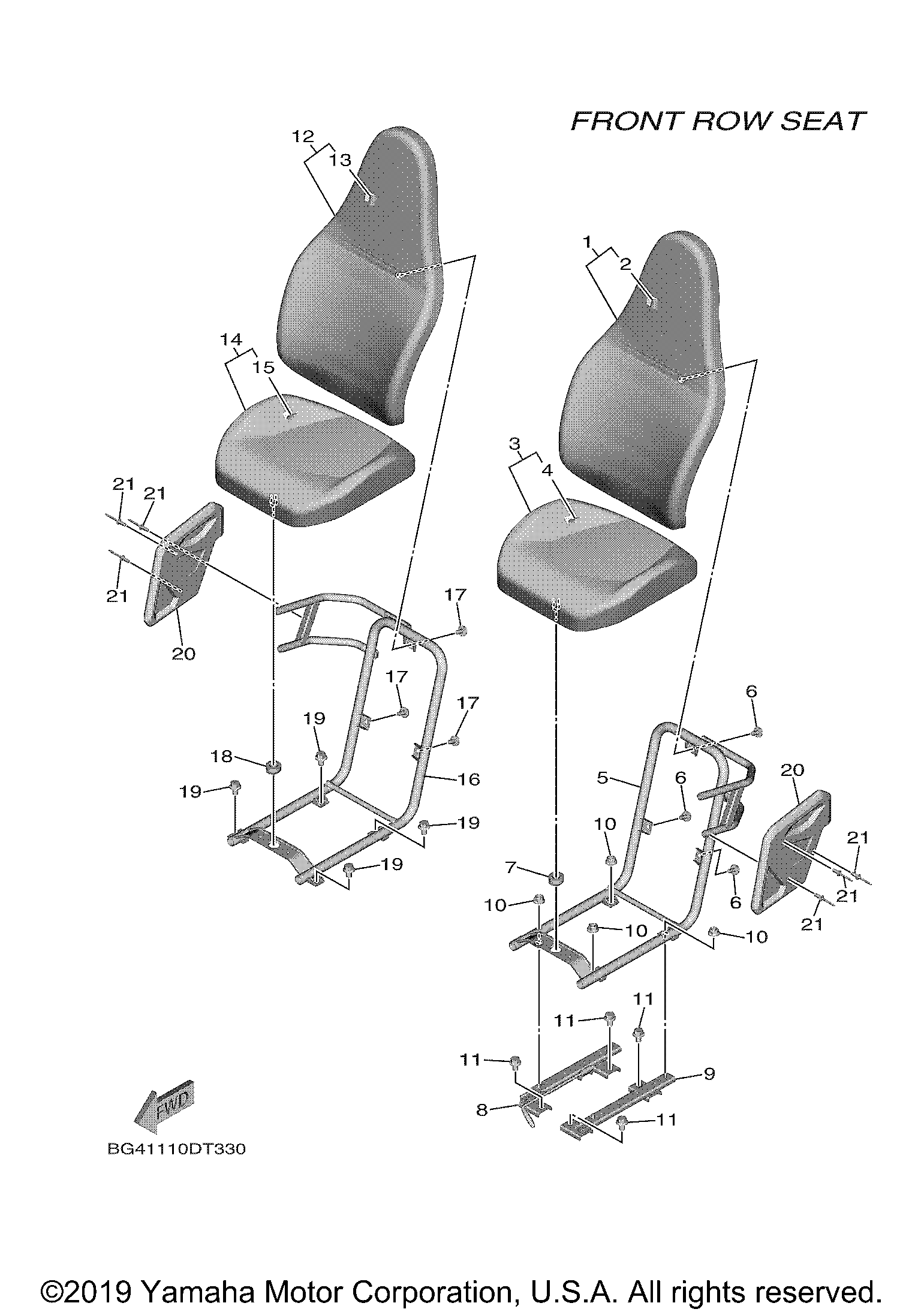

Схема сиденья для WOLVERINE X4 (YXF85WPAKR)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT BACK ASSY(replaces BG4-F4790-10-00) art. BG4-F4790-12-00
По запросу
2
. .COVER, SINGLE SEAT(replaces BG4-F4711-10-00) art. BG4-F4711-11-00
По запросу
3
SEAT ASSY 2(replaces BG4-K8420-10-00) art. BG4-K8420-11-00
По запросу
4
. .COVER, SEAT BACK(replaces BG4-F4791-10-00) art. BG4-F4791-11-00
По запросу
5
FRAME, SEAT 1 art. BG4-F473C-01-00
По запросу
6
.BOLT, SEAT FITTING art. 2PG-F4739-00-00
По запросу
7
GROMMET art. 1XD-F4742-00-00
По запросу
8
ADJUSTER ASSY art. BG4-F7270-00-00
По запросу
9
ADJUSTER ASSY art. BG4-F7260-00-00
По запросу
10
NUT, U FLANGE art. 95602-08200-00
По запросу
11
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
12
SEAT BACK ASSY(replaces BG4-F4790-10-00) art. BG4-F4790-12-00
По запросу
13
. .COVER, SINGLE SEAT(replaces BG4-F4711-10-00) art. BG4-F4711-11-00
По запросу
14
SEAT ASSY 2(replaces BG4-K8420-10-00) art. BG4-K8420-11-00
По запросу
15
. .COVER, SEAT BACK(replaces BG4-F4791-10-00) art. BG4-F4791-11-00
По запросу
16
FRAME, SEAT 2 art. BG4-F473D-01-00
По запросу
17
.BOLT, SEAT FITTING art. 2PG-F4739-00-00
По запросу
18
GROMMET art. 1XD-F4742-00-00
По запросу
19
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
20
COVER art. BG4-F117F-00-00
По запросу
21
RIVET, BLINDThis item has been discontinued and may not be available. Contact us for more information. art. 90267-489U9-00
По запросу
