модель 2019 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAKR)

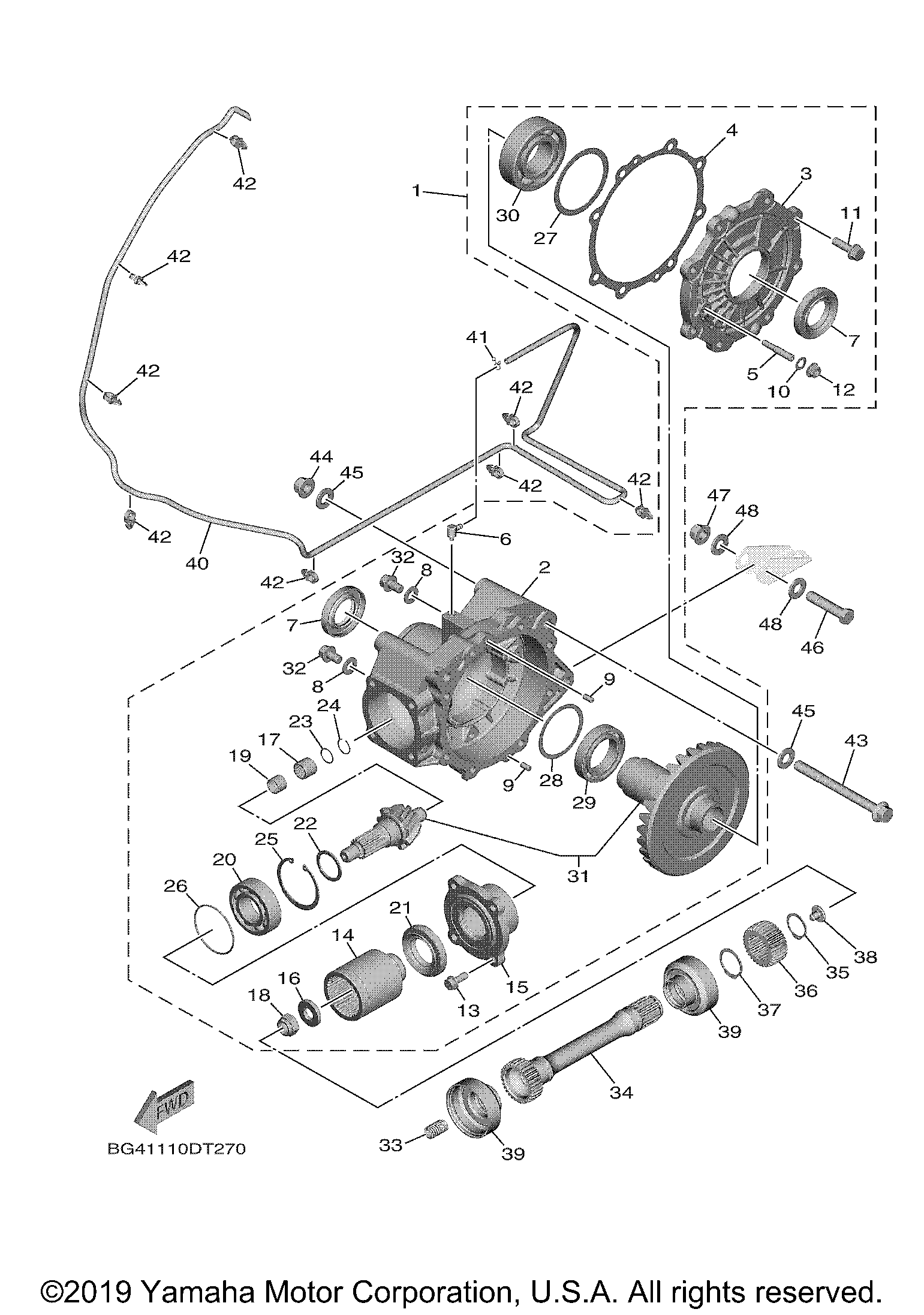

Схема приводного вала для WOLVERINE X4 (YXF85WPAKR)
Схема
Детали
Номер
Наименование детали
Цена
1
REAR AXLE GEAR CASE ASSY art. BG4-G6101-01-00
По запросу
2
. .HOUSING, DRIVE SHAFT art. BG4-G6151-00-00
По запросу
3
. .HOUSING, BEARING art. 1XD-G6152-00-00
По запросу
4
Прокладка заднего редуктора Yamaha art. 1XD-G631A-00-00
от 1 292 ₽
5
. .STOPPER, RING GEAR art. 1CT-G6156-00-00
По запросу
6
. .BREATHER art. 1CT-E5371-00-00
По запросу
7
Сальник Yamaha art. 1XD-E511B-00-00
от 1 292 ₽
8
. .GASKET art. 1CT-E1195-00-00
По запросу
9
. .PIN, DOWEL 1 art. 1CT-E3362-00-00
По запросу
10
. .GASKET art. 1CT-G6819-00-00
По запросу
11
. .BOLT art. 2HC-E2157-00-00
По запросу
12
. .NUT, ADJUSTING art. 1CT-E3275-00-00
По запросу
13
. .BOLT, LOCK PLATE art. 1XD-G2478-00-00
По запросу
14
. .COUPLING art. BG4-G6126-00-00
По запросу
15
. .COVER art. BG4-G2134-00-00
По запросу
16
. .WASHER 1 art. 1CT-E1557-00-00
По запросу
17
Подшипник хвостовика Yamaha art. 1XD-E1428-00-00
По запросу
18
. .NUT, LOCK art. 1CT-E6377-00-00
По запросу
19
Зажим хвостовика Yamaha art. 1XD-G5319-00-00
По запросу
20
Подшипник Yamaha art. 93306-30574-00
от 4 851 ₽
Аналог
20 530 ₽
Требуется 1 шт.
21
Сальник Yamaha art. 1XD-E511B-00-00
от 1 292 ₽
22
. .WHEEL, SPROCKET 1 art. 1XD-G7531-00-00
По запросу
23
. .WASHER art. 2HC-F2149-00-00
По запросу
24
. .RING,RETAINER art. 2HC-F5841-00-00
По запросу
25
. .CLIP art. 1XD-E1486-00-00
По запросу
26
Кольцо резиновое Yamaha art. 1XD-E1614-00-00
По запросу
27
. .SHIM art. 1XD-G5567-00-00
По запросу
28
К-т регулировочных шайб Yamaha art. 1XD-G5577-00-00
По запросу
29
. .BEARING 4(replaces 1XD-E142B-00-00) art. 1XD-E7051-00-00
По запросу
30
Подшипник Yamaha art. 1XD-E1429-00-00
от 5 922 ₽
31
. .RING GEAR SET art. BG4-G61A0-01-00
По запросу
32
. .BOLT art. 1XD-E2228-00-00
По запросу
33
Пружина сцепления Yamaha art. 90501-20361-00
По запросу
34
SHAFT, DRIVE art. BG4-G6172-00-00
По запросу
35
CIRCLIP art. 93410-27080-00
По запросу
36
COUPLING art. BG4-46126-00-00
По запросу
37
CIRCLIP art. 93440-31172-00
По запросу
38
Фиксатор Yamaha art. 5KM-46559-00-00
По запросу
39
SEAL 2 art. BG4-46137-00-00
По запросу
40
HOSE (L1820) art. 90445-07049-00
По запросу
41
Зажим art. 90467-07029-00
По запросу
42
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
43
BOLT, FLANGE art. 95812-12130-00
По запросу
44
NUT, SELF-LOCKING art. 90185-12002-00
По запросу
45
WASHER, PLATE art. 90201-12039-00
По запросу
46
BOLT art. 90101-12021-00
По запросу
47
NUT, SELF-LOCKING art. 90185-12002-00
По запросу
48
WASHER, PLATE art. 90201-12039-00
По запросу
