модель 2001 года
- Модель XL1200
- Код модели XLT1200 (XA1200AZ)

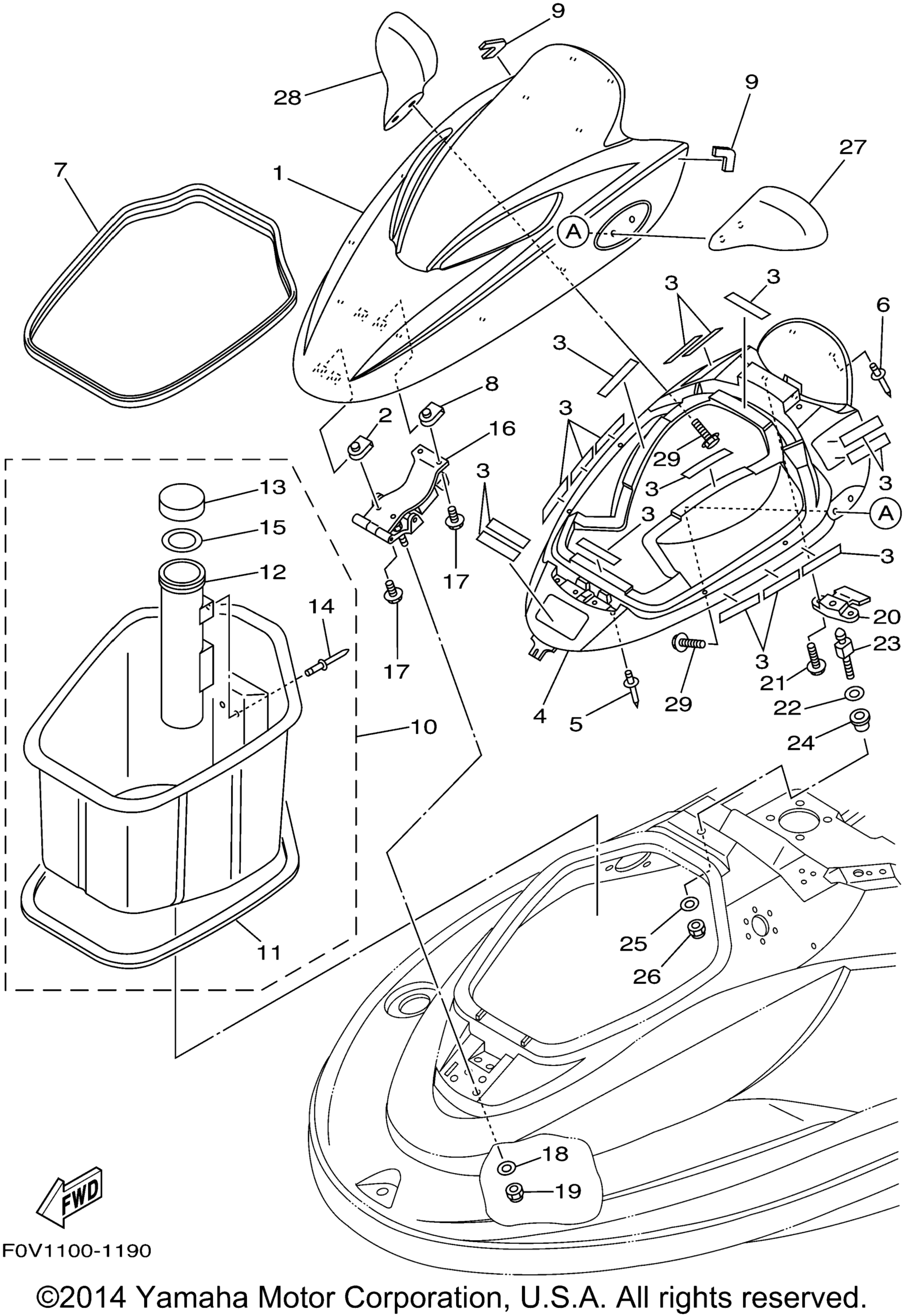

Схема двигателя Hatch 2 для XLT1200 (XA1200AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Engine Room LNMD, YMUS(USA) art. F0V-U517B-00-P0
По запросу
2
Nut, Spring (USA) art. 90183-06902-00
По запросу
3
Tape, Fitting YMUS(USA) art. F0V-U3635-00-00
По запросу
4
Ventilator Cover Comp., 2 YMUS(USA) art. F0V-U2103-11-00
По запросу
5
Rivet, Blind YMUS(USA) art. 90267-48809-00
По запросу
6
Rivet, Blind YMUS(USA) art. 90267-48807-00
По запросу
7
Packing 3 YMUS(USA) art. F0V-U266B-00-00
По запросу
8
Nut, Spring (USA) art. 90183-06902-00
По запросу
9
Pad, Hatch 1 YMUS(USA) art. F0V-U517M-00-00
По запросу
10
Bowlocker Assy YMUS(USA) art. F0D-U475A-00-00
По запросу
11
. .Packing 4 YMUS(USA) art. GJ3-U266C-31-00
По запросу
12
. .Box, Fire Extinguisher YMUS(USA) art. GP7-U5983-00-00
По запросу
13
. Cap, Case YMUS(USA) art. EW2-U5912-01-00
По запросу
14
. Rivet, Blind YMUS(USA) art. F3J-U516R-00-00
По запросу
15
. Packing, Case YMUS(USA) art. EW2-U5913-01-00
По запросу
16
Hinge Assy INCLUDES STRUT art. F0V-6515A-01-00
По запросу
17
Bolt, With Washer YMUS(USA) art. 90119-06890-00
По запросу
18
Washer, Plate YMUS(USA) art. 90201-06020-00
По запросу
19
Nut, Nylon YMUS(USA) art. 9572R-06300-00
По запросу
20
Lock, Lid (USA) art. F0D-6517C-04-00
По запросу
21
Bolt, With Washer YMUS(USA) art. 90119-06830-00
По запросу
22
Damper 2 YMUS(USA) art. F0V-U515E-00-00
По запросу
23
Pin (USA) art. F0D-63774-01-00
По запросу
24
Collar YMUS(USA) art. 90387-08802-00
По запросу
25
Washer YMUS(USA) art. 9299R-08200-00
По запросу
26
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
27
Mirror Lh YB, YMUS(USA) art. F0V-U596B-04-00
По запросу
28
Mirror Rh YB, YMUS(USA) art. F0V-U596C-04-00
По запросу
29
Bolt, With Washer YMUS(USA) art. 90119-08826-00
По запросу
