модель 2001 года
- Модель XL1200
- Код модели XLT1200 (XA1200AZ)

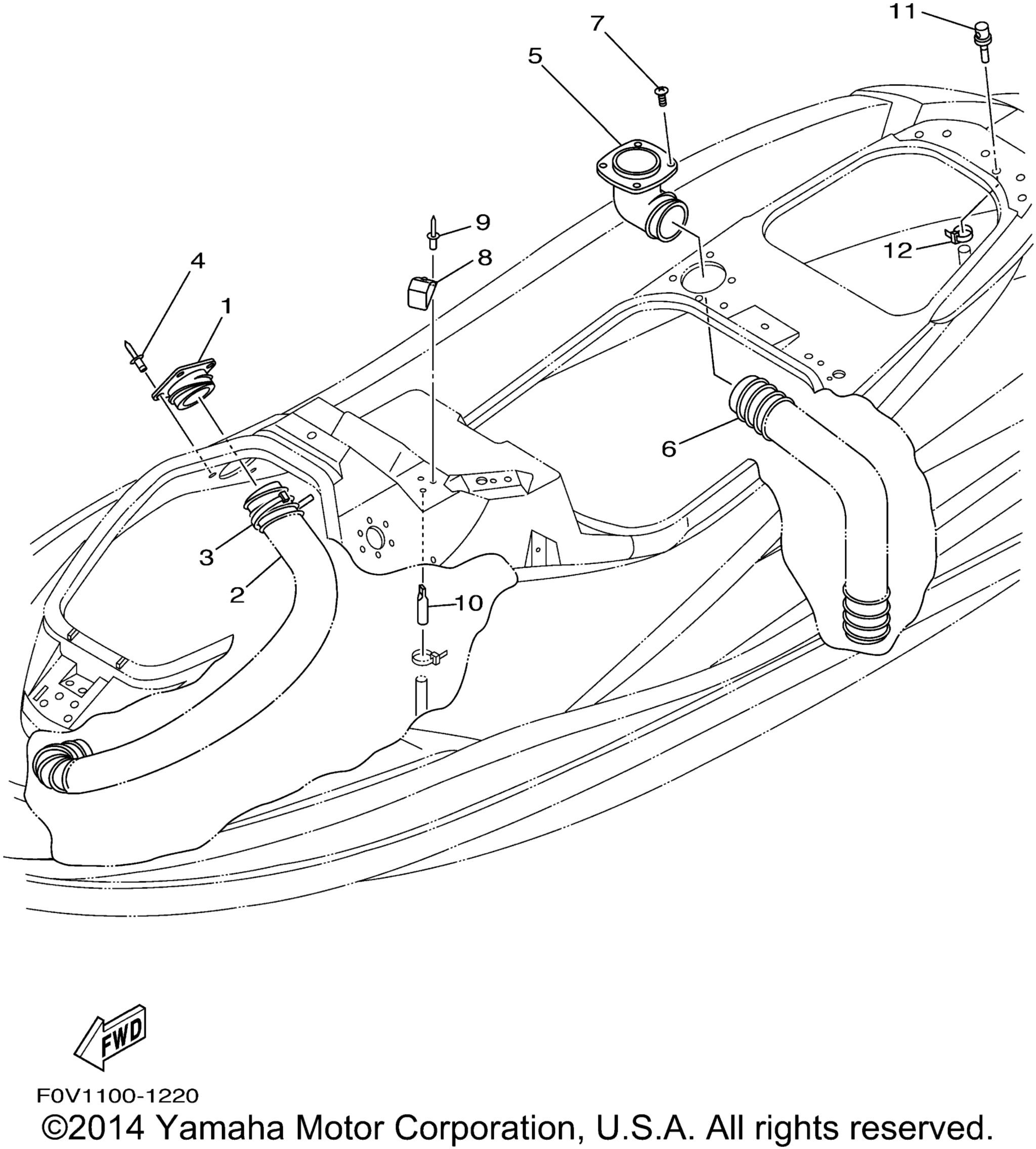

Схема вентиляция для XLT1200 (XA1200AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
Base, Air Intake (USA) art. F0D-62127-00-00
По запросу
2
Hose, Ventilator 1 YMUS(USA) art. F0D-U213F-05-00
По запросу
3
Clamp YMUS(USA) art. 90464-99804-00
По запросу
4
Rivet, Blind YMUS(USA) art. 90267-489UE-00
По запросу
5
Ventilator, Outlet (USA) art. F0D-62139-00-00
По запросу
6
Hose, Ventilator 2 YMUS(USA) art. F0D-U213G-04-00
По запросу
7
Screw (USA) art. 90149-05962-00
По запросу
8
Socket, Ventilation (USA) art. GP7-62159-02-00
По запросу
9
Rivet, Blind YMUS(USA) art. 90267-48802-00
По запросу
10
Pipe, Ventilation 1 (USA) art. EW2-62149-00-00
По запросу
11
Nipple (USA) art. GJ3-6215F-00-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
