модель 2001 года
- Модель XL1200
- Код модели XLT1200 (XA1200AZ)

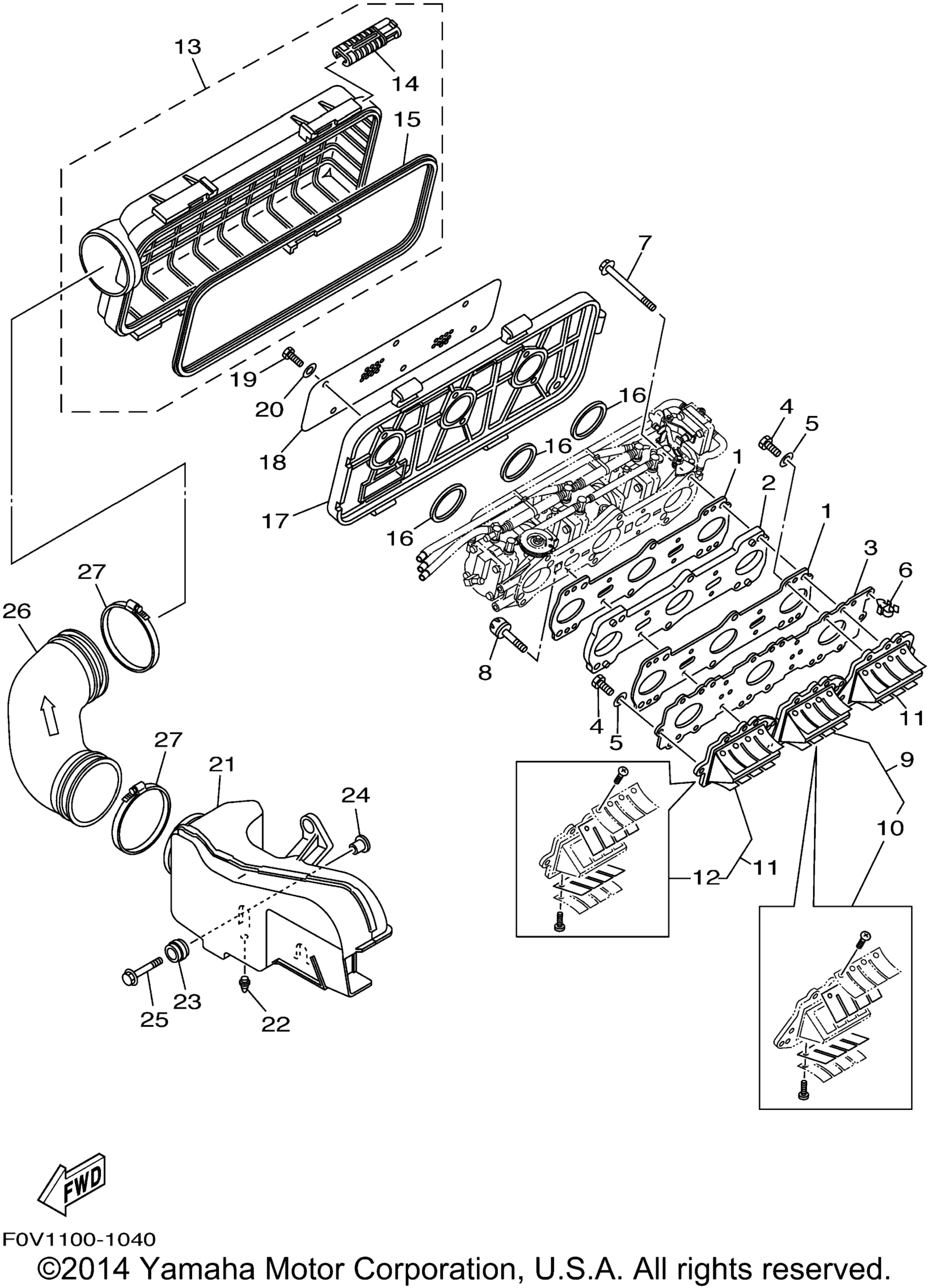

Схема впускной системы для XLT1200 (XA1200AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
.Gasket, Manifold (USA) art. 68N-13556-00-00
По запросу
2
Insulator (USA) art. 68N-14271-00-00
По запросу
3
Plate, Reed Valve (USA) art. 66V-13624-00-00
По запросу
4
Bolt (USA) art. 97013-06025-00
По запросу
5
Шайба Yamaha art. 92990-06600-00
от 420 ₽
6
Зажим art. 90464-14M55-00
По запросу
7
Bolt, Flange (USA) art. 90105-08041-00
По запросу
8
Bolt (USA) art. 90109-06039-00
По запросу
9
Reed Valve Assy (USA) art. 66V-13610-00-00
По запросу
10
. .Reed Set (USA) art. 66V-W0004-00-00
По запросу
11
Reed Valve Assy (USA) art. 66V-13620-00-00
По запросу
12
. .Reed Set (USA) art. 66V-W0004-00-00
По запросу
13
Cover Sub Assy (USA) art. 66V-14480-01-00
По запросу
14
. .Holder (USA) art. 66V-13898-00-00
По запросу
15
. .Seal (USA) art. 66V-14457-00-00
По запросу
16
.O-Ring (USA) art. 66E-13473-00-00
По запросу
17
Cover, Carburetor 2 (USA) art. 66V-14284-00-00
По запросу
18
Element, Air Cleaner (USA) art. 66V-14451-00-00
По запросу
19
Bolt (USA) art. 97013-06045-00
По запросу
20
Шайба Yamaha art. 92990-06600-00
от 420 ₽
21
Silencer Assy, Intake (USA) art. 66V-14440-00-00
По запросу
22
.Rubber, Seal 2 (USA) art. 66E-42717-00-00
По запросу
23
Grommet (USA) art. 90480-22M15-00
По запросу
24
Collar (USA) art. 90387-08M37-00
По запросу
25
Bolt, With Washer (USA) art. 90119-08187-00
По запросу
26
Pipe (USA) art. 66V-14419-00-00
По запросу
27
Clamp, Hose (USA) art. 90460-99M23-00
По запросу
