модель 2001 года
- Модель XL800
- Код модели XL800 (XA800Z)

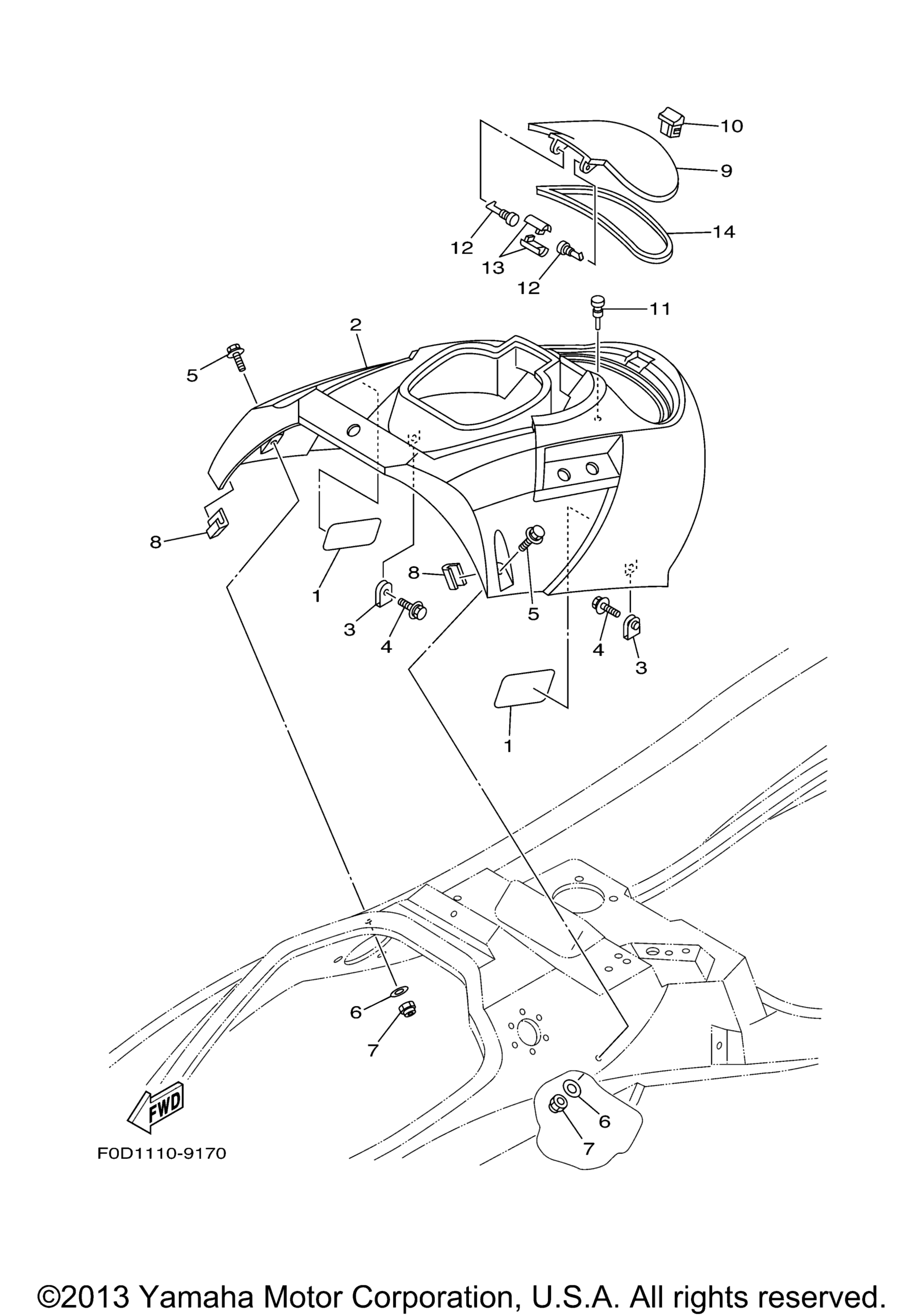

Схема двигателя Hatch 1 для XL800 (XA800Z)
Схема
Детали
Номер
Наименование детали
Цена
1
Trim, Hatch 2 (USA) art. F0D-65116-00-00
По запросу
2
Cover, Engine Hatch BSM3, YMUS (USA) art. F0D-U516N-20-P0
По запросу
3
Nut, Spring (USA) art. 90183-06902-00
По запросу
4
Bolt, With Washer YMUS (USA) art. 90119-06830-00
По запросу
5
Bolt, With Washer YMUS (USA) art. 90119-06803-00
По запросу
6
Washer YMUS (USA) art. 9299R-06200-00
По запросу
7
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
8
Rubber, Water Proof YMUS (USA) art. GP7-U5114-00-00
По запросу
9
Lid Hatch BSM3, YMUS (USA) art. F0D-U517H-20-P0
По запросу
10
Lock (USA) art. F0D-62875-00-00
По запросу
11
.Plug YMUS (USA) art. 90605-502U2-00
По запросу
12
Pin, Hinge (USA) art. F0D-6517R-00-00
По запросу
13
Joint, Hinge (USA) art. F0D-6517T-00-00
По запросу
14
Packing Case YMUS (USA) art. F0D-U519D-01-00
По запросу
