модель 2001 года
- Модель XL800
- Код модели XL800 (XA800Z)

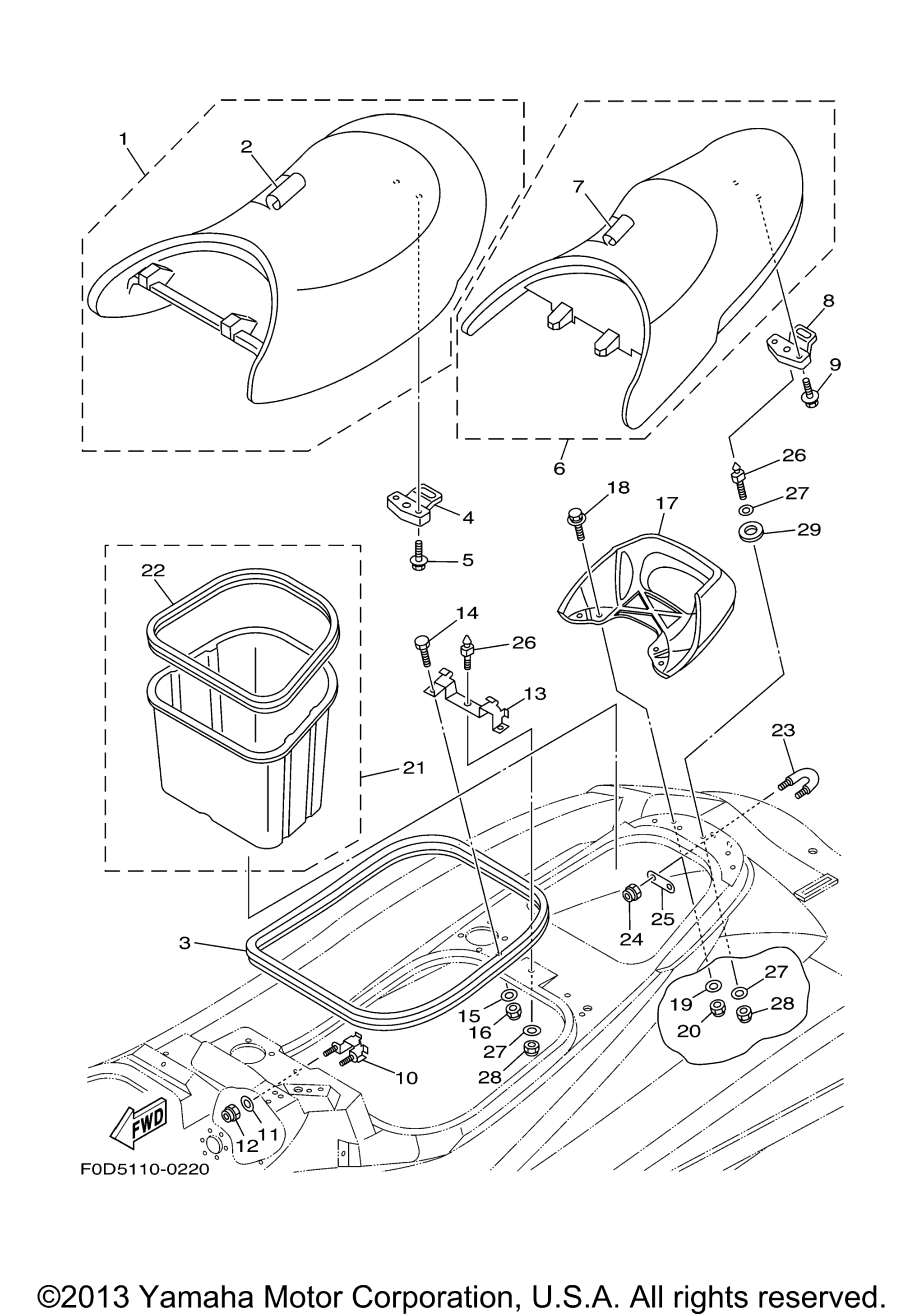

Схема сиденье Under Locker для XL800 (XA800Z)
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy U-D-GREEN (USA) art. F0D-U371A-11-00
По запросу
2
. Cover, Seat 1 YMUS (USA) art. F0D-U371B-10-00
По запросу
3
Packing 4 YMUS (USA) art. F0D-U266C-00-00
По запросу
4
Seat Lock Assy (USA) art. F0D-63850-01-00
По запросу
5
.Bolt, With Washer YMUS (USA) art. 90119-06808-00
По запросу
6
Single Seat Assy U-D-GREEN (USA) art. F0D-U372A-10-00
По запросу
7
. Cover, Seat YMUS (USA) art. F0D-U372B-10-00
По запросу
8
Seat Lock Assy (USA) art. F0D-63850-01-00
По запросу
9
.Bolt, With Washer YMUS (USA) art. 90119-06808-00
По запросу
10
Stay, Seat 1 (USA) art. F0D-6378C-00-00
По запросу
11
Washer YMUS (USA) art. 9299R-06200-00
По запросу
12
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
13
Stay, Seat 2 (USA) art. F0D-6378D-01-00
По запросу
14
Bolt (USA) art. 97080-10025-00
По запросу
15
Washer YMUS (USA) art. 9299R-10200-00
По запросу
16
Nut, Flange YMUS (USA) art. 9572R-10300-00
По запросу
17
Grip, Hand YB, YMUS (USA) art. F0D-U271B-00-00
По запросу
18
Bolt, With Washer YMUS (USA) art. 90119-06820-00
По запросу
19
Washer YMUS (USA) art. 9299R-06200-00
По запросу
20
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
21
Under Locker Assy YMUS (USA) art. F0D-U474A-00-00
По запросу
22
. .Packing 5 YMUS (USA) art. F0D-U266D-00-00
По запросу
23
Stern Eye (USA) art. F1K-61628-00-00
По запросу
24
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
25
Plate A YMUS (USA) art. GP7-U4953-10-00
По запросу
26
Pin YMUS (USA) art. GH1-U3774-00-00
По запросу
27
Washer YMUS (USA) art. 9299R-10200-00
По запросу
28
Nut, Flange YMUS (USA) art. 9572R-10300-00
По запросу
29
Plate, Damper (USA) art. F0D-6376D-00-00
По запросу
