модель 2001 года
- Модель XL800
- Код модели XL800 (XA800Z)

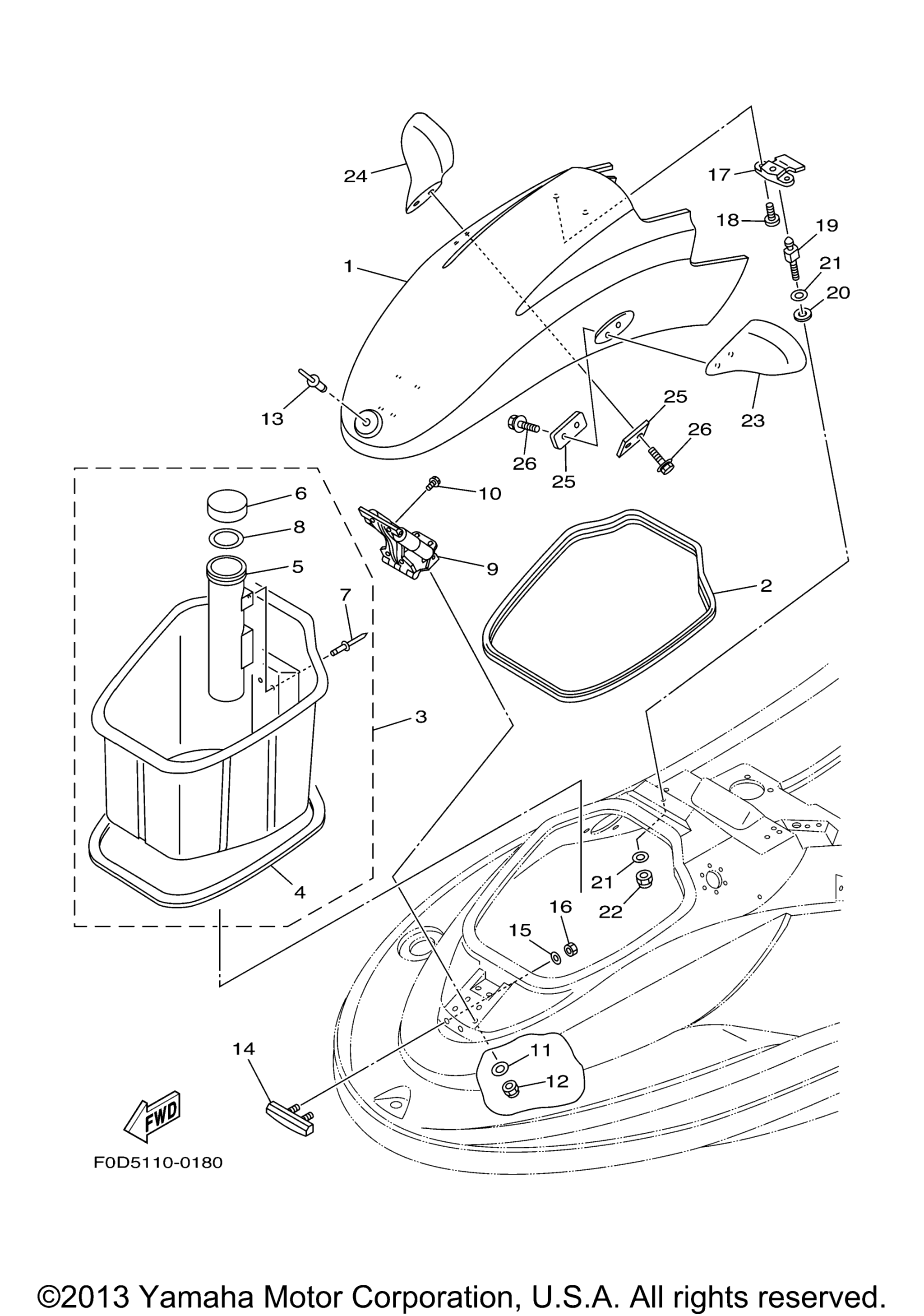

Схема двигателя Hatch 2 для XL800 (XA800Z)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Engine Room BSM3, YMUS (USA) art. F0D-U517B-10-P2
По запросу
2
Packing 3 YMUS (USA) art. F0D-U266B-01-00
По запросу
3
Bowlocker Assy YMUS (USA) art. F0D-U475A-00-00
По запросу
4
. .Packing 4 YMUS (USA) art. GJ3-U266C-31-00
По запросу
5
. .Box, Fire Extinguisher YMUS (USA) art. GP7-U5983-00-00
По запросу
6
. Cap, Case YMUS (USA) art. EW2-U5912-01-00
По запросу
7
. Rivet, Blind YMUS (USA) art. F3J-U516R-00-00
По запросу
8
. Packing, Case YMUS (USA) art. EW2-U5913-01-00
По запросу
9
Hinge Assy (USA) art. F0D-6515A-04-00
По запросу
10
Bolt, With Washer YMUS (USA) art. 90119-06966-00
По запросу
11
Washer, Plate YMUS (USA) art. 90201-06020-00
По запросу
12
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
13
Rivet, Blind YMUS (USA) art. 90267-489U8-00
По запросу
14
Prate, Hinge Lid (USA) art. F0D-6518E-01-00
По запросу
15
Washer YMUS (USA) art. 9299R-06200-00
По запросу
16
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
17
Lock, Lid (USA) art. F0D-6517C-04-00
По запросу
18
Screw (USA) art. 98980-06014-00
По запросу
19
Pin (USA) art. F0D-63774-01-00
По запросу
20
Damper 2 (USA) art. F0D-6515E-00-00
По запросу
21
Washer YMUS (USA) art. 9299R-08200-00
По запросу
22
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
23
Mirror Lh YB, YMUS (USA) art. F0V-U596B-04-00
По запросу
24
Mirror Rh YB, YMUS (USA) art. F0V-U596C-04-00
По запросу
25
Plate YMUS (USA) art. F0D-U5646-00-00
По запросу
26
Bolt, With Washer YMUS (USA) art. 90119-08841-00
По запросу
Другие схемы модели
Двигатель Hatch 2
