модель 2002 года
- Модель GP1200
- Код модели GP1200 (GP1200AA)

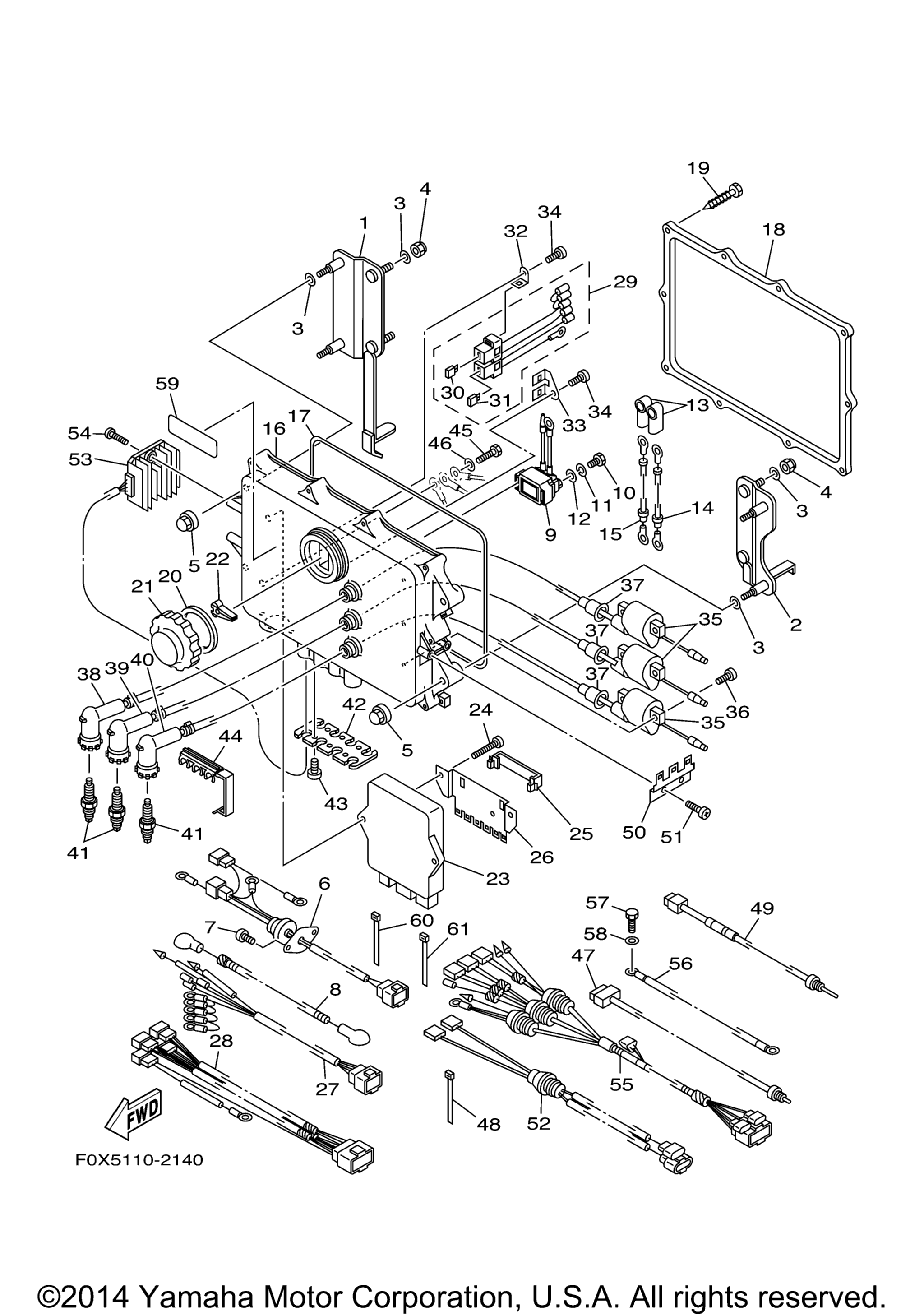

Схема электрооборудования 1 для GP1200 (GP1200AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Electric Box art. F0X-6815D-00-00
По запросу
2
Bracket, Erectric Box 2 art. F0X-6815E-00-00
По запросу
3
Washer YMUS art. 9299R-08200-00
По запросу
4
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
5
Nut art. 90179-08978-00
По запросу
6
Lead Wire Assy art. 66V-81315-00-00
По запросу
7
Screw, Tapping art. 97780-60425-00
По запросу
8
Wire, Lead art. 67X-82117-00-00
По запросу
9
Starter Relay Assy art. 68N-81940-00-00
По запросу
10
Bolt art. 97085-06010-00
По запросу
11
Шайба Yamaha art. 92995-06100-00
от 473 ₽
12
Шайба Yamaha art. 92990-06600-00
от 420 ₽
13
Cover, Lead Wire art. 66V-82119-00-00
По запросу
14
Wire, Lead art. 67X-82117-10-00
По запросу
15
Wire, Lead art. 67X-82117-20-00
По запросу
16
Housing art. 66V-8552A-00-00
По запросу
17
Gasket, Terminal art. 66V-81921-00-00
По запросу
18
Cover, Case art. 66V-8552E-00-00
По запросу
19
Screw, Tapping art. 97780-60430-00
По запросу
20
.Gasket art. 66V-81844-00-00
По запросу
21
.Cap art. 66V-8132W-00-00
По запросу
22
.Puller, Fuse art. 67F-2812A-00-00
По запросу
23
C.D.I. Unit Assy art. 66V-85540-00-00
По запросу
24
.Screw, Tapping art. 97780-60530-00
По запросу
25
Clamp, Harness art. 66V-83919-00-00
По запросу
26
Bracket 1 art. 66V-83955-00-00
По запросу
27
Lead Wire Assy art. 66V-85515-00-00
По запросу
28
Wire, Lead art. 66V-83553-00-00
По запросу
29
Fuse Holder Assy art. 66V-82150-00-00
По запросу
30
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
31
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
32
Stay, Fuse Box art. 66V-82171-00-00
По запросу
33
Stay, Fuse Holder art. 66V-82153-00-00
По запросу
34
..Screw, Tapping art. 97780-60116-00
По запросу
35
Ignition Coil Assy art. 66V-85570-00-00
По запросу
36
Screw, Tapping art. 97780-60625-00
По запросу
37
Grommet art. 66V-82355-00-00
По запросу
38
High Tension Cord Assy 1 art. 66V-82340-01-00
По запросу
39
High Tension Cord Assy 1 art. 66V-82340-11-00
По запросу
40
High Tension Cord Assy 1 art. 67X-82340-21-00
По запросу
41
Plug, Spark (Ngk Br8es-11) art. BR8-ES110-00-00
По запросу
42
Cover art. 66V-85525-00-00
По запросу
43
Screw, Tapping art. 97780-60425-00
По запросу
44
Clamp, Cord art. 65U-81317-10-00
По запросу
45
Bolt art. 97080-06012-00
По запросу
46
Шайба Yamaha art. 92990-06600-00
от 420 ₽
47
Thermosensor Assy art. 66V-85790-10-00
По запросу
48
Хомут Yamaha art. 90465-10098-00
от 368 ₽
49
Sensor, Ext, Temp art. 66V-85881-00-00
По запросу
50
Bracket art. 66V-85542-00-00
По запросу
51
..Screw, Tapping art. 97780-60116-00
По запросу
52
Wire, Sub Lead art. 66V-82509-00-00
По запросу
53
Rectifier & Regulator Assy art. 66V-81960-00-00
По запросу
54
Screw, Tapping art. 97780-60425-00
По запросу
55
Extension, Wire Lead art. 67X-82553-10-00
По запросу
56
Wire, Lead 2 art. 66V-82127-00-00
По запросу
57
Болт Yamaha art. 97D95-06016-00
По запросу
58
Шайба Yamaha art. 92990-06600-00
от 420 ₽
59
Mark 3 art. 6R7-83623-40-00
По запросу
60
Clamp art. 90465-13M39-00
По запросу
61
Clamp art. 90465-11M52-00
По запросу
