модель 2002 года
- Модель GP1200
- Код модели GP1200 (GP1200AA)

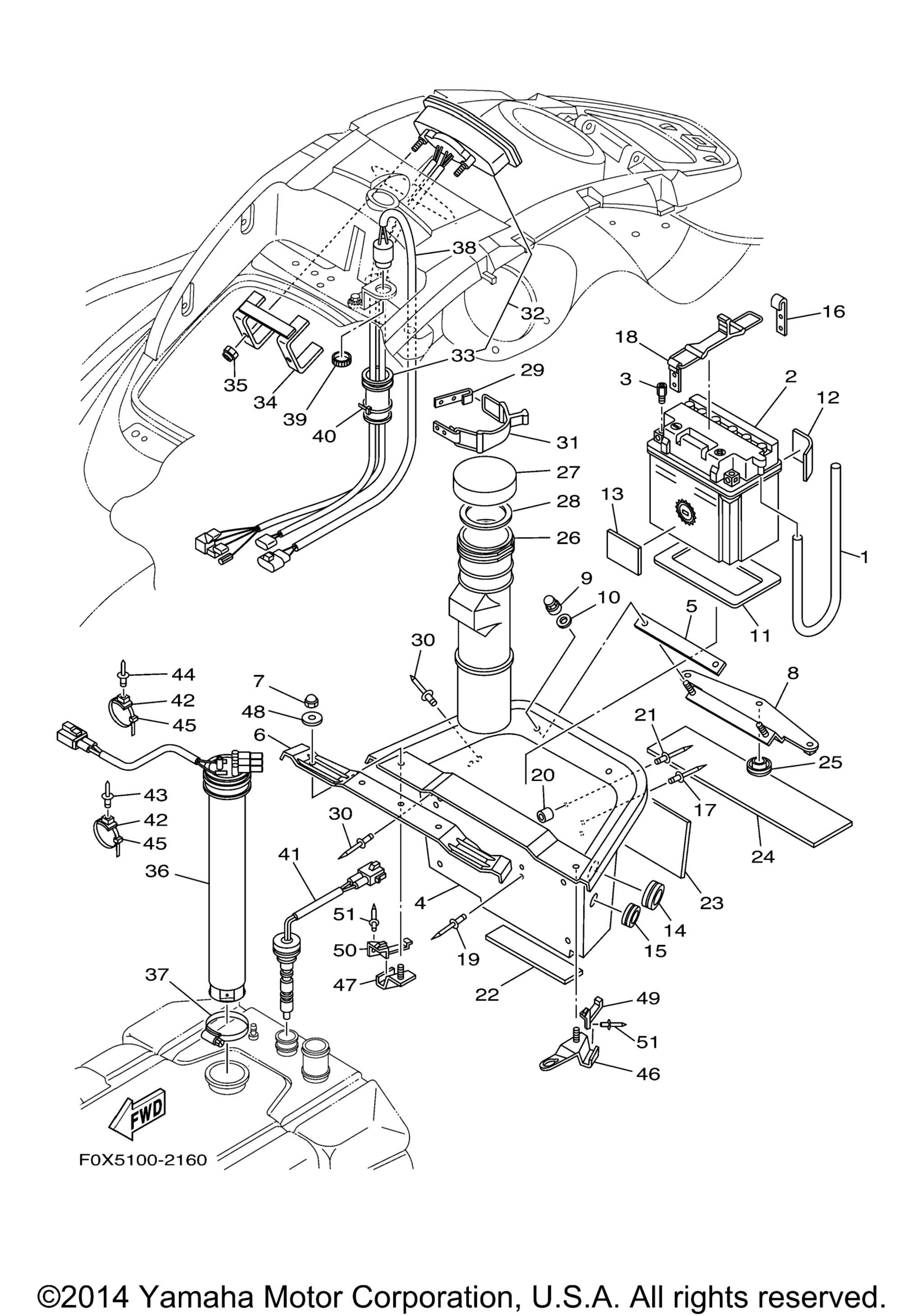

Схема электрооборудования 2 для GP1200 (GP1200AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Air Vent 3 YMUS art. EU0-U7856-50-00
По запросу
2
Battery Assy (Yb16cl-B) art. YB1-6CLB0-00-00
По запросу
3
Nut art. F0W-68239-01-00
По запросу
4
Case, Battery YMUS art. F1G-U8211-01-00
По запросу
5
Packing 5 YMUS art. F0X-U266D-00-00
По запросу
6
Beam, Deck 1 art. F0X-68952-00-00
По запросу
7
Nut, Crown art. 90176-06005-00
По запросу
8
Bracket, Base Battery art. F0X-6821H-00-00
По запросу
9
Nut art. 90179-08978-00
По запросу
10
Washer YMUS art. 9299R-08200-00
По запросу
11
Pad, Battery YMUS art. F1S-U8221-00-00
По запросу
12
Pad, Battery 3 YMUS art. F0W-U822D-00-00
По запросу
13
Pad, Battery 2 YMUS art. F0W-U822C-00-00
По запросу
14
Grommet YMUS art. 90480-279U1-00
По запросу
15
Grommet YMUS art. 90480-38800-00
По запросу
16
Hook A art. GA7-65772-00-00
По запросу
17
Rivet, Blind YMUS art. 90267-489U9-00
По запросу
18
Hook Comp art. GJ1-66607-00-00
По запросу
19
Rivet, Blind YMUS art. 90267-489U9-00
По запросу
20
Cushion, Rubber art. GK5-63768-00-00
По запросу
21
Rivet,Blind YMUS art. 90267-48938-00
По запросу
22
Trim, Mat art. F0X-6352C-00-00
По запросу
23
Mat art. GU0-67593-00-00
По запросу
24
Mat, Lower art. F0X-6351B-00-00
По запросу
25
Cap art. F0X-65568-00-00
По запросу
26
Box, Fire Extinguisher YMUS art. F0X-U5983-01-00
По запросу
27
Cap, Case YMUS art. EW2-U5912-01-00
По запросу
28
Packing, Case YMUS art. EW2-U5913-01-00
По запросу
29
Hook A art. GA7-65772-00-00
По запросу
30
Rivet, Blind YMUS art. 90267-489U9-00
По запросу
31
Hook Comp art. GJ1-66607-00-00
По запросу
32
Meter Assy art. F0X-6820A-01-00
По запросу
33
. Grommet art. GU2-6822E-01-00
По запросу
34
Bracket, Meter art. GP7-68238-10-00
По запросу
35
Nut, Flange YMUS art. 9572R-05300-00
По запросу
36
Sender, Fuel YMUS art. F0V-U824B-04-00
По запросу
37
Band, Hose 62 YMUS art. 90601-162U5-00
По запросу
38
Buzzer YMUS art. F1S-68341-00-00
По запросу
39
Nut YMUS art. F0X-U8239-00-00
По запросу
40
Зажим Yamaha art. 90464-32801-00
По запросу
41
Sender, Oil YMUS art. F0D-U824C-21-00
По запросу
42
Clamp Comp YMUS art. 90600-91736-00
По запросу
43
Rivet, Blind YMUS art. 90267-489U6-00
По запросу
44
Rivet, Blind YMUS art. 90267-48802-00
По запросу
45
Зажим Yamaha art. 90464-32801-00
По запросу
46
Stay 1 art. F0X-65938-01-00
По запросу
47
Stay 2 art. F0X-65939-01-00
По запросу
48
Washer, Plate art. 90201-06014-00
По запросу
49
Packing, Seal 2 art. F0X-63225-00-00
По запросу
50
Packing, Seal art. F0X-63226-00-00
По запросу
51
Rivet, Blind YMUS art. 90267-489U6-00
По запросу
