модель 2002 года
- Модель GP1200
- Код модели GP1200 (GP1200AA)

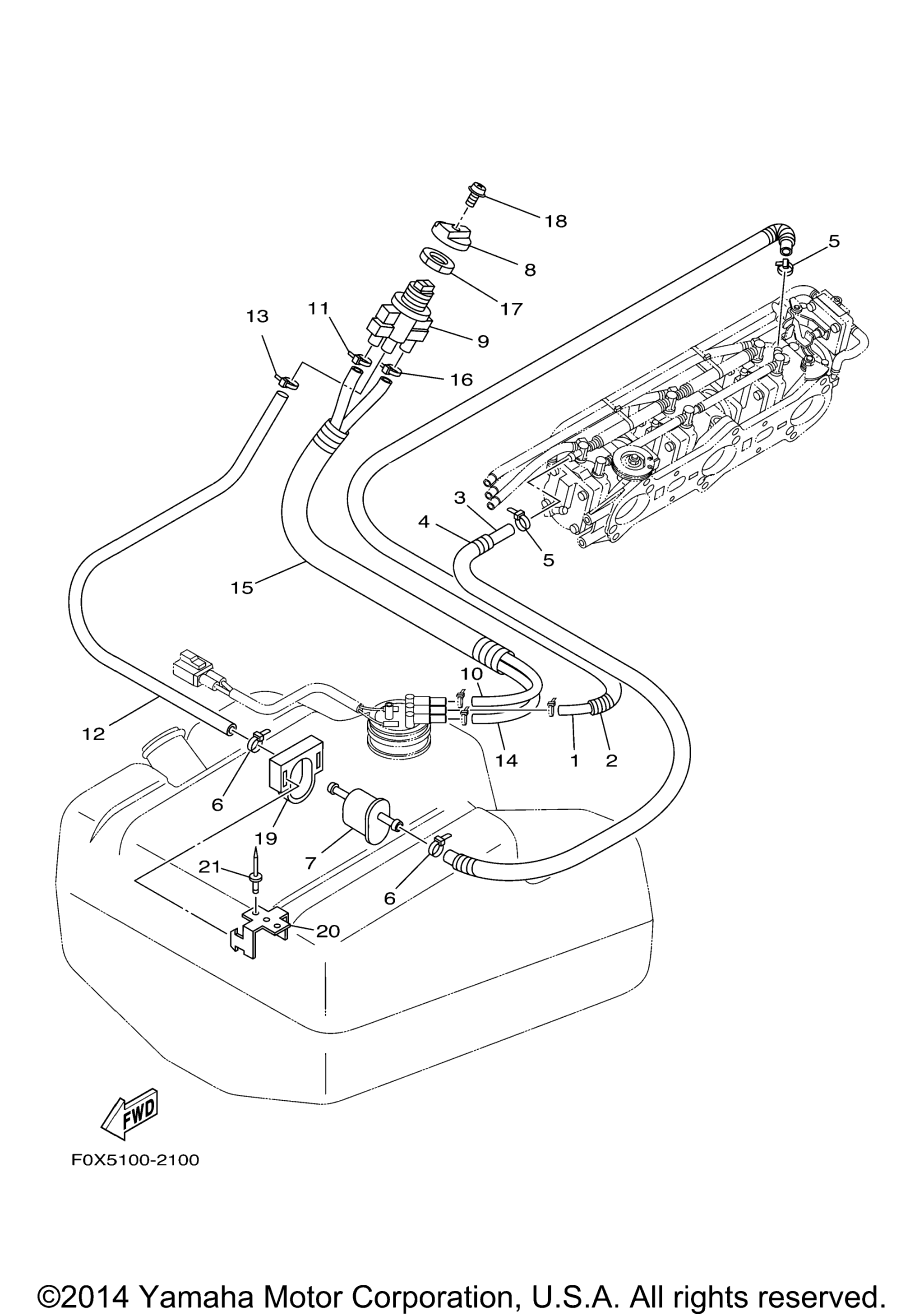

Схема топливной системы для GP1200 (GP1200AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L1500) art. 90445-11009-00
По запросу
2
Hose, With Spring art. 90447-13001-00
По запросу
3
Hose art. 90445-11022-00
По запросу
4
Hose, With Spring art. 90447-13006-00
По запросу
5
Хомут Yamaha art. 90465-10098-00
от 368 ₽
6
Хомут Yamaha art. 90465-10098-00
от 368 ₽
7
Filter Assy art. 66V-24560-01-00
По запросу
8
Lever, Cock art. 6K8-24524-10-00
По запросу
9
Fuel Cock Assy 1 art. 66V-24500-02-00
По запросу
10
Hose (L580) art. 90445-11006-00
По запросу
11
Хомут Yamaha art. 90465-10098-00
от 368 ₽
12
Hose (L500) art. 90445-11089-00
По запросу
13
Хомут Yamaha art. 90465-10098-00
от 368 ₽
14
Hose (L550) art. 90445-11008-00
По запросу
15
Tube (L400) art. 90446-27M55-00
По запросу
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Nut art. 90170-22187-00
По запросу
18
Screw, With Washer YMUS art. 90159-04800-00
По запросу
19
Holder, Filter YMUS art. EU0-U7817-00-00
По запросу
20
Bracket, Fuel Filter art. FN8-67816-00-00
По запросу
21
Rivet,Blind YMUS art. 90267-48938-00
По запросу
