модель 2002 года
- Модель XL700
- Код модели XL700 (XL700A)

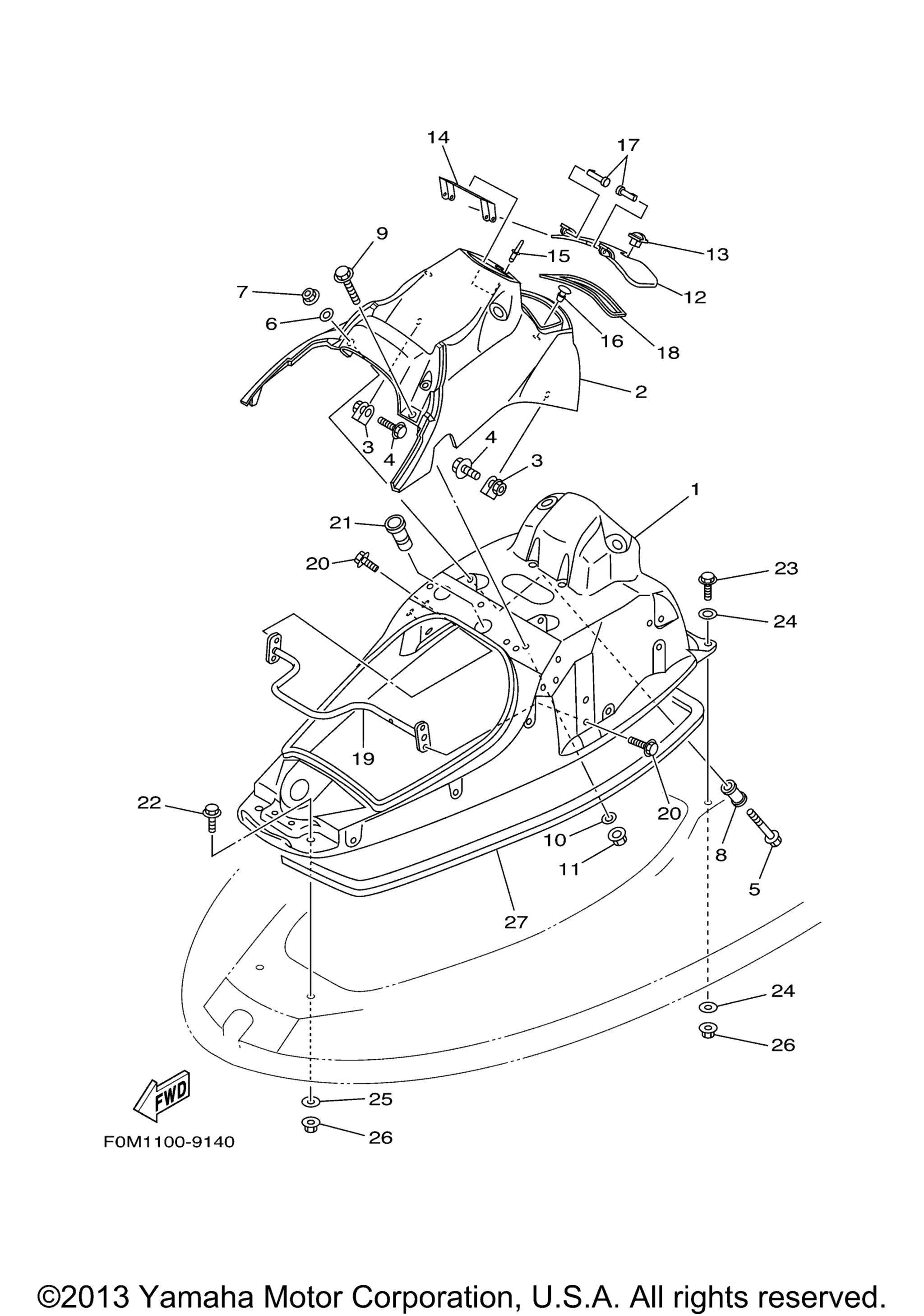

Схема двигателя Hatch 1 для XL700 (XL700A)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Hatch Comp YMUS art. F0M-U516A-00-00
По запросу
2
Cover, Engine Hatch NCM3, YMUS art. F0M-U516N-19-P0
По запросу
3
Nut, Spring art. 90183-06902-00
По запросу
4
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
5
Bolt, With Washer YMUS art. 90119-06808-00
По запросу
6
Washer YMUS art. 9299R-06200-00
По запросу
7
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
8
Collar art. 90387-06922-00
По запросу
9
Bolt, With Washer YMUS art. 90119-06803-00
По запросу
10
Washer YMUS art. 9299R-06200-00
По запросу
11
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
12
Lid Hatch NCM3, YMUS art. GU2-U517H-29-P0
По запросу
13
Lock art. GU2-62875-02-00
По запросу
14
Hinge, Hatch YMUS art. GU2-U517G-00-00
По запросу
15
Rivet, Blind art. 90267-40937-00
По запросу
16
.Plug YMUS art. 90605-502U2-00
По запросу
17
Pin, Hinge art. GU2-6517R-00-00
По запросу
18
Packing Case YMUS art. GU2-U519D-00-00
По запросу
19
Beam, Engine Hatch art. GU2-6516L-00-00
По запросу
20
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
21
Grommet art. GU2-6822E-01-00
По запросу
22
Bolt, With Washer YMUS art. 90119-089U9-00
По запросу
23
Bolt, With Washer YMUS art. 90119-08829-00
По запросу
24
Washer, Plate YMUS art. 90201-099U1-00
По запросу
25
Washer, Plate art. 90201-08929-00
По запросу
26
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
27
Packing 1 YMUS art. GJ3-U2663-01-00
По запросу
