модель 2002 года
- Модель XL700
- Код модели XL700 (XL700A)

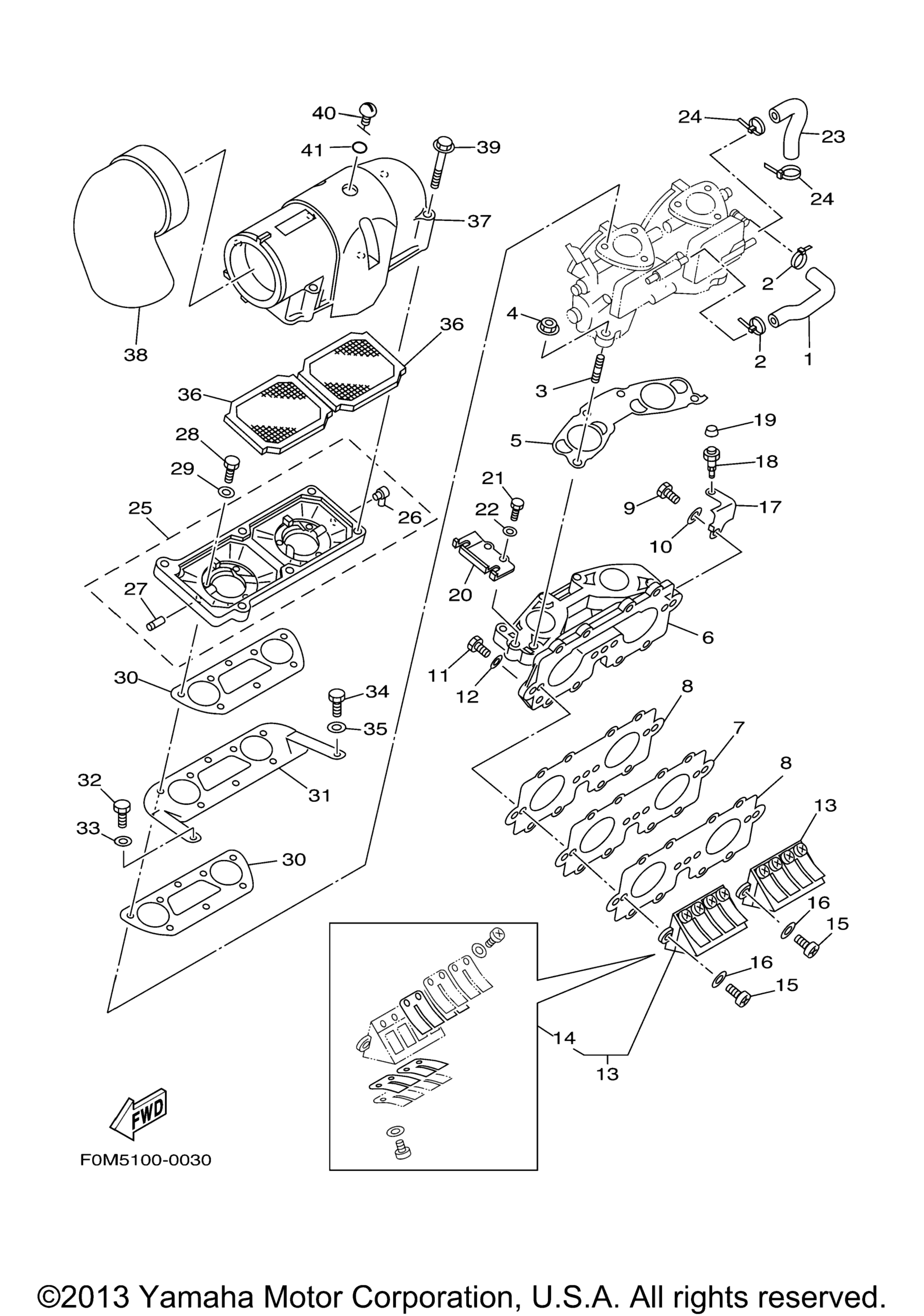

Схема впускной системы для XL700 (XL700A)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 3 art. 62T-24313-01-00
По запросу
2
Хомут Yamaha art. 90465-10098-00
от 368 ₽
3
Bolt, Stud art. 90116-08M60-00
По запросу
4
Nut art. 90179-08M15-00
По запросу
5
Gasket, Manifold art. 62T-13556-00-00
По запросу
6
Manifold, Intake art. 62T-13555-00-00
По запросу
7
Plate, Reed Valve art. 62T-13624-00-00
По запросу
8
Gasket art. 62T-13566-00-00
По запросу
9
Bolt art. 97014-06035-00
По запросу
10
Шайба Yamaha art. 92990-06600-00
от 420 ₽
11
Bolt art. 97013-06025-00
По запросу
12
Шайба Yamaha art. 92990-06600-00
от 420 ₽
13
Reed Valve Assy art. 62T-13610-00-00
По запросу
14
. Reed Set art. 62T-W0004-00-00
По запросу
15
Screw, Pan Head art. 97885-05016-00
По запросу
16
Шайба Yamaha art. 92990-05600-00
от 168 ₽
17
Plate art. 62T-14243-01-00
По запросу
18
Nipple, Grease art. 61L-5169A-00-00
По запросу
19
Cap, Grease Nipple art. 663-45119-01-00
По запросу
20
Plate art. 62T-14527-02-00
По запросу
21
Болт Yamaha art. 97D95-06016-00
По запросу
22
Шайба Yamaha art. 92990-06600-00
от 420 ₽
23
Pipe 4 art. 62T-24314-01-00
По запросу
24
Хомут Yamaha art. 90465-10098-00
от 368 ₽
25
Cover, Carburetor 2 art. 62T-14284-01-8S
По запросу
26
. .Nipple, Hose art. 6E5-11372-01-00
По запросу
27
. .Pipe, Joint art. 6H1-14485-00-00
По запросу
28
Bolt art. 97013-06020-00
По запросу
29
Шайба Yamaha art. 92990-06600-00
от 420 ₽
30
Gasket, Air Cooler Cover 1 art. 62T-13674-00-00
По запросу
31
Plate art. 62T-14255-00-00
По запросу
32
Bolt art. 97013-06012-00
По запросу
33
Шайба Yamaha art. 92990-06600-00
от 420 ₽
34
Bolt art. 90109-06M66-00
По запросу
35
.Washer, Plate art. 90201-06M31-00
По запросу
36
Element, Air Cleaner art. 62T-14451-00-00
По запросу
37
Cover, Carburetor 1 art. 62T-14283-01-00
По запросу
38
Pipe art. 62T-14419-00-00
По запросу
39
Bolt, With Washer art. 90119-05M02-00
По запросу
40
Grommet art. 62T-14435-00-00
По запросу
41
.O-Ring art. 93210-13M63-00
По запросу
