модель 2002 года
- Модель XL700
- Код модели XL700 (XL700A)

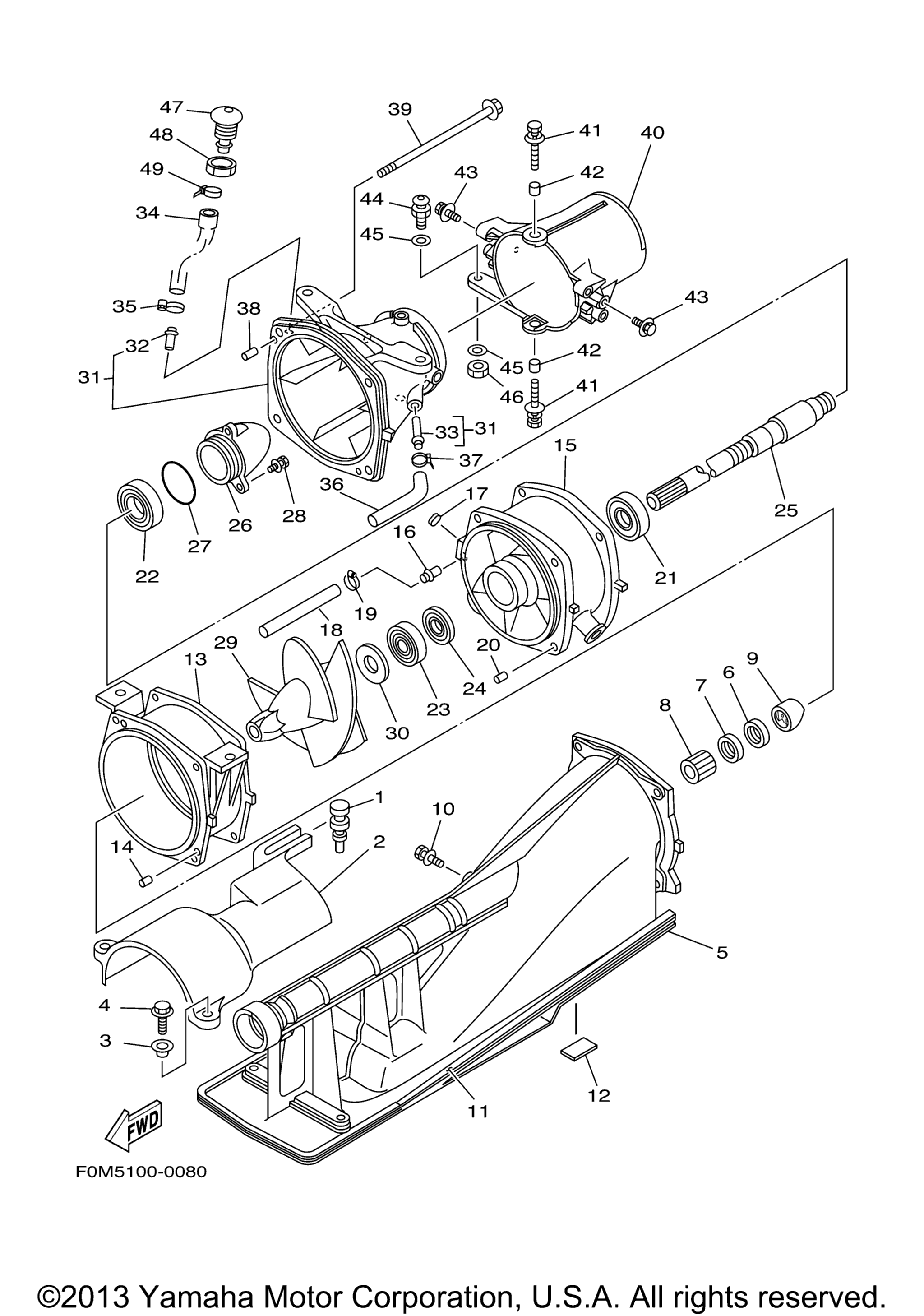

Схема jet блок 1 для XL700 (XL700A)
Схема
Детали
Номер
Наименование детали
Цена
1
Grommet art. 90480-06M46-00
По запросу
2
Cover YMUS art. 65R-R1381-00-00
По запросу
3
Collar art. 90387-06M60-00
По запросу
4
Bolt, With Washer YMUS art. 90119-06892-00
По запросу
5
Duct, Intake YMUS art. 65U-R1311-00-00
По запросу
6
.Oil Seal art. 93102-17M49-00
По запросу
7
.Oil Seal art. 93102-17M50-00
По запросу
8
Bushing, Drive Shaft art. 65V-45318-00-00
По запросу
9
Spacer YMUS art. 65U-R1348-01-00
По запросу
10
Bolt, With Washer YMUS art. 90119-06892-00
По запросу
11
.Felt, Packing art. 6R8-51367-01-00
По запросу
12
.Felt, Packing art. 63M-51368-00-00
По запросу
13
Housing, Impeller art. 63M-51312-02-94
По запросу
14
Pin, Dowel art. 93606-12019-00
от 80 ₽
15
Duct, Impeller art. 63M-51315-02-00
По запросу
16
Nipple YMUS art. 65A-R1129-10-00
По запросу
17
Plug art. 90331-12M05-00
По запросу
18
Hose (L108) art. 90445-18M03-00
По запросу
19
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
20
Pin, Dowel art. 93606-12019-00
от 80 ₽
21
Bearing art. 93305-205U1-00
По запросу
22
Подшипник Yamaha art. 93306-205U1-00
По запросу
23
Сальник Yamaha art. 93102-25M34-00
По запросу
24
Сальник Yamaha art. 93101-25M50-00
По запросу
25
Shaft, Drive art. 65R-45511-00-00
По запросу
26
Cap YMUS art. 65A-R1326-10-KT
По запросу
27
.O-Ring art. 93210-46M16-00
от 150 ₽
Аналог
Кольцо уплотнительное корпуса подшипника Skipper для Yamaha 9.9-15, 25-90
art. SK93210-46M16
150 ₽
Требуется 1 шт.
28
Bolt, With Washer YMUS art. 90119-06890-00
По запросу
29
Impeller YMUS art. 65R-R1321-12-00
По запросу
30
Spacer art. 62T-51348-00-00
По запросу
31
Nozzle YMUS art. 65R-R1318-00-00
По запросу
32
. Nipple YMUS art. 65A-R1129-00-00
По запросу
33
. . Nipple, Hose YMUS art. 65A-R1334-01-00
По запросу
34
Pipe 1 art. 62E-51673-00-00
По запросу
35
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
36
Hose (L270) YMUS art. 90445-14M25-00
По запросу
37
Хомут Yamaha art. 90465-10098-00
от 368 ₽
38
Pin, Dowel art. 93606-12019-00
от 80 ₽
39
Bolt, Flange YMUS art. 90105-088D7-00
По запросу
40
Nozzle, Deflector YMUS art. 65R-R1313-01-00
По запросу
41
Bolt, With Washer YMUS art. 90119-08852-00
По запросу
42
Collar art. 90387-08M08-00
По запросу
43
Bolt, With Washer YMUS art. 90119-08852-00
По запросу
44
Stud, Joint Ball YMUS art. GH3-U146E-00-00
По запросу
45
Шайба Yamaha art. 90201-068M4-00
от 326 ₽
46
Nut YMUS art. 9538R-06700-00
По запросу
47
Spout art. FN8-6269B-00-00
По запросу
48
Nut art. EU0-61652-00-00
По запросу
49
Clip art. 90600-91755-00
По запросу
