модель 2003 года
- Модель SV1200
- Код модели SUV1200 (SV1200B)

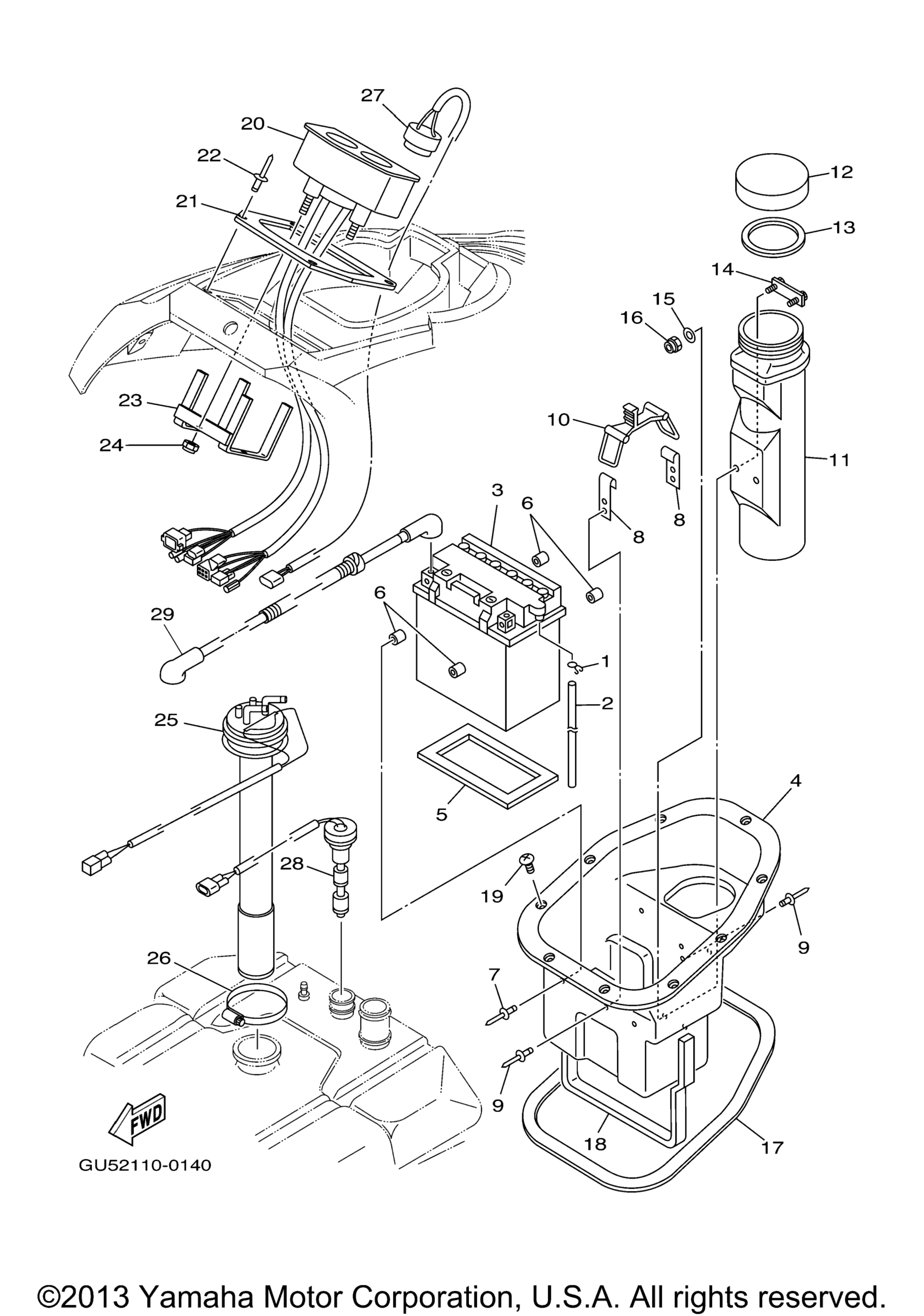

Схема электрооборудования 2 для SUV1200 (SV1200B)
Схема
Детали
Номер
Наименование детали
Цена
1
Clip YMUS art. 90467-089U1-00
По запросу
2
Hose, Air Vent 3 YMUS art. GU2-U785H-00-00
По запросу
3
Battery Assy (Yb16cl-B) YUASA art. YB1-6CLB0-00-00
По запросу
4
Battery Case Comp art. GK5-68211-00-00
По запросу
5
Pad, Battery 1 YMUS art. F1S-U8221-00-00
По запросу
6
Cushion, Rubber art. GK5-63768-00-00
По запросу
7
Rivet, Blind YMUS art. 90267-48802-00
По запросу
8
Hook A art. GA7-65772-00-00
По запросу
9
Rivet, Blind YMUS art. 90267-489U9-00
По запросу
10
Band, Battery art. GA7-68218-00-00
По запросу
11
Box, Fire Extinguisher art. GK5-65983-00-00
По запросу
12
Cap, Case art. EW2-65912-00-00
По запросу
13
Packing, Case art. EW2-65913-00-00
По запросу
14
Bracket Fire Extinguisher art. GK5-6593H-00-00
По запросу
15
Washer YMUS art. 9299R-05200-00
По запросу
16
Nut, Flange YMUS art. 9572R-05300-00
По запросу
17
Packing, 48 art. 90656-67105-00
По запросу
18
Packing 10 art. GK5-6266J-00-00
По запросу
19
Screw, Tapping art. 97780-50014-00
По запросу
20
Meter Assy art. F0D-6820A-31-00
По запросу
21
Plate art. GU5-68376-00-00
По запросу
22
Rivet, Blind YMUS art. 90267-489UE-00
По запросу
23
Bracket, Meter art. F0D-68238-10-00
По запросу
24
Nut, Flange YMUS art. 9572R-05300-00
По запросу
25
Sender, Fuel YMUS art. F0V-U824B-04-00
По запросу
26
Band, Hose 62 YMUS art. 90601-162U5-00
По запросу
27
Buzzer YMUS art. F1S-68341-00-00
По запросу
28
Sender, Oil YMUS art. F0D-U824C-10-00
По запросу
29
Wire, Lead art. 63N-82117-00-00
По запросу
