модель 2003 года
- Модель SV1200
- Код модели SUV1200 (SV1200B)

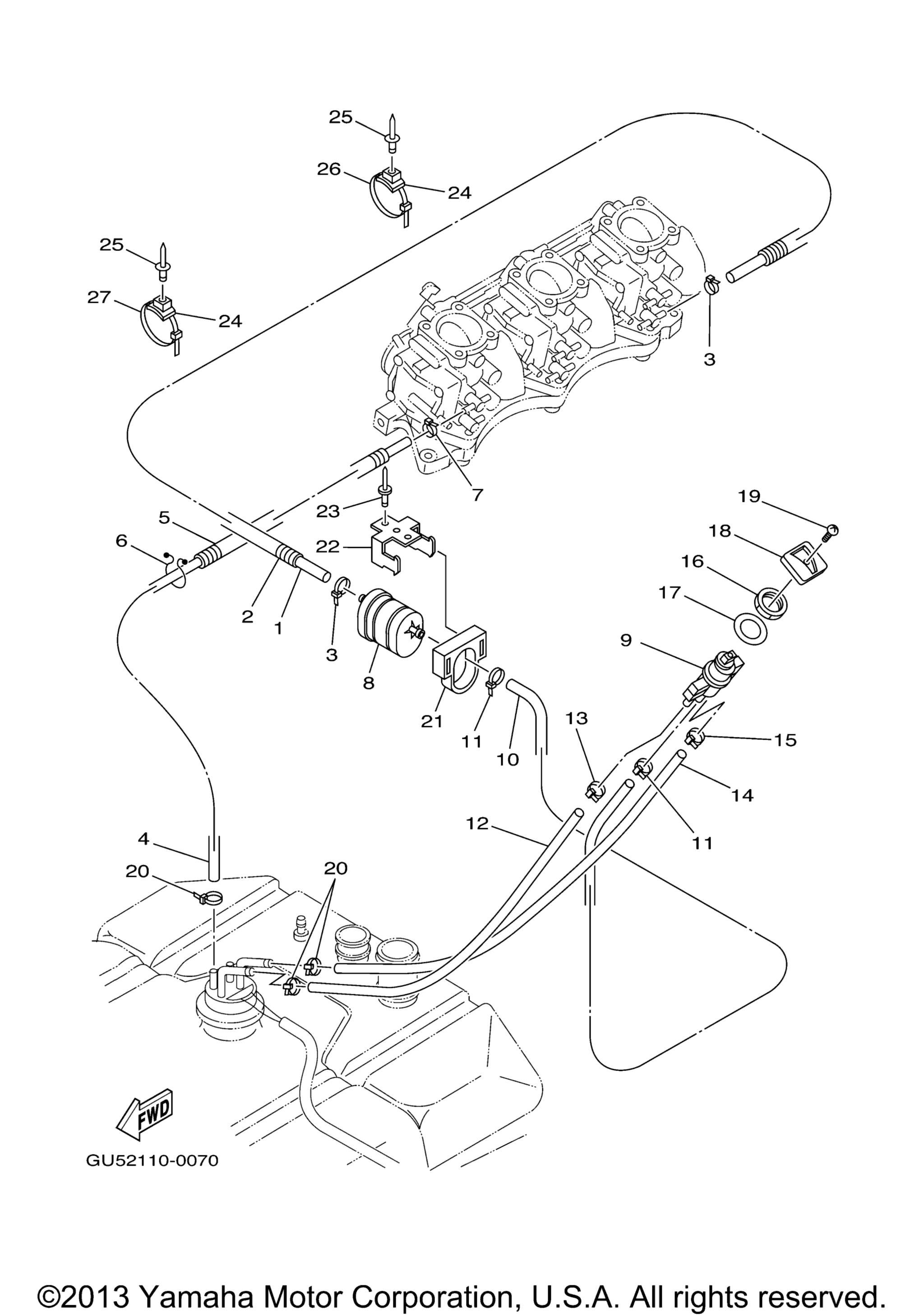

Схема топливной системы для SUV1200 (SV1200B)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L1400) art. 90445-11M59-00
По запросу
2
Hose (L800) art. 90446-17MA7-00
По запросу
3
Хомут Yamaha art. 90465-10098-00
от 368 ₽
4
Hose (L910) art. 90445-11M60-00
По запросу
5
Hose (L200) art. 90446-17MA8-00
По запросу
6
Clamp art. 90464-13M54-00
По запросу
7
Хомут Yamaha art. 90465-10098-00
от 368 ₽
8
Filter Assy art. 66V-24560-01-00
По запросу
9
Fuel Cock Assy 1 art. 66V-24500-02-00
По запросу
10
Hose (L740) art. 90445-11M71-00
По запросу
11
Хомут Yamaha art. 90465-10098-00
от 368 ₽
12
Hose (L600) art. 90445-11M71-00
По запросу
13
Хомут Yamaha art. 90465-10098-00
от 368 ₽
14
Hose (L600) art. 90445-11M71-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Nut art. 90170-22187-00
По запросу
17
Washer, Plate YMUS art. 90202-229U1-00
По запросу
18
Lever, Cock art. F0D-6777C-00-00
По запросу
19
Винт Yamaha art. 98980-04008-00
от 473 ₽
20
Хомут Yamaha art. 90465-10098-00
от 368 ₽
21
Holder art. EU0-67817-00-00
По запросу
22
Bracket, Fuel Filter art. FN8-67816-00-00
По запросу
23
Rivet, Blind YMUS art. 90267-489U2-00
По запросу
24
Clamp Comp YMUS art. 90600-91736-00
По запросу
25
Rivet, Blind YMUS art. 90267-48802-00
По запросу
26
Зажим Yamaha art. 90464-32801-00
По запросу
27
Band YMUS art. 90601-200U2-00
По запросу
