модель 2003 года
- Модель SV1200
- Код модели SUV1200 (SV1200B)

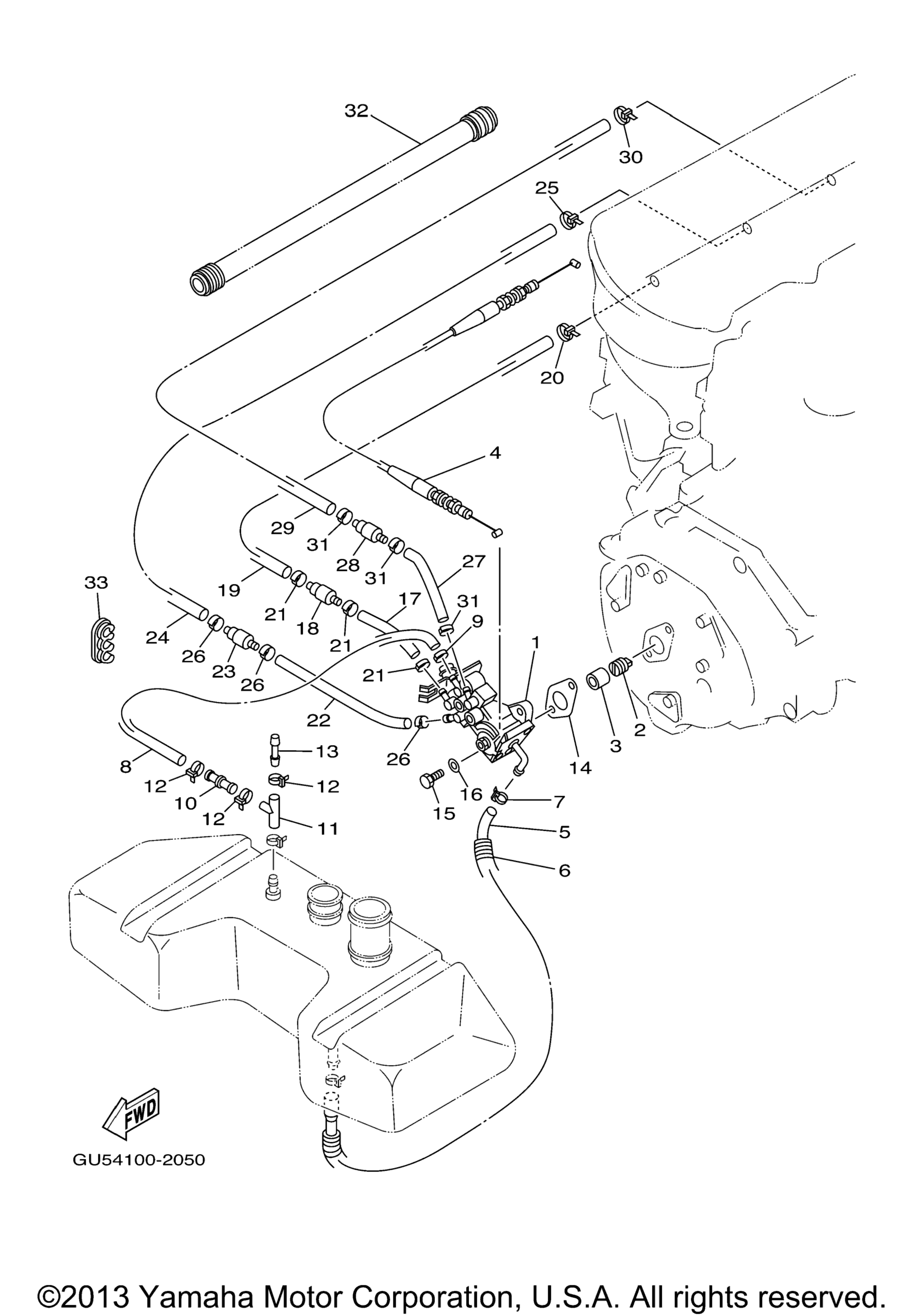

Схема масляного насоса для SUV1200 (SV1200B)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Injection Pump Assy art. 66G-13200-01-00
По запросу
2
Joint art. 65U-13132-00-00
По запросу
3
Втулка резиновая Yamaha art. 65U-13554-00-00
По запросу
4
Pump, Cable Assy art. 66H-26320-00-00
По запросу
5
Pipe, Oil 1 art. 66G-13416-00-00
По запросу
6
Hose (L450) art. 90446-17M72-00
По запросу
7
Хомут Yamaha art. 90465-10098-00
от 368 ₽
8
Hose (L610) art. 90445-07006-00
По запросу
9
Clip art. 90468-02001-00
По запросу
10
Joint art. 63M-13132-00-00
По запросу
11
Pipe, Joint 3 art. 63M-24378-00-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
13
Pipe, Joint 1 art. 6G8-24376-00-00
По запросу
14
Прокладка масляного насоса Yamaha art. 63M-13116-00-00
По запросу
15
Bolt art. 97080-06020-00
По запросу
16
Шайба Yamaha art. 92990-06600-00
от 420 ₽
17
Hose (L110) art. 90445-07007-00
По запросу
18
Valve, Check art. 67X-13183-00-00
По запросу
19
Hose (L260) art. 90446-07M48-00
По запросу
20
Хомут Yamaha art. 90465-10098-00
от 368 ₽
21
Clip art. 90468-02001-00
По запросу
22
Hose (L110) art. 90445-07007-00
По запросу
23
Valve, Check art. 67X-13183-00-00
По запросу
24
Hose art. 90446-07M48-00
По запросу
25
Хомут Yamaha art. 90465-10098-00
от 368 ₽
26
Clip art. 90468-02001-00
По запросу
27
Hose (L110) art. 90445-07007-00
По запросу
28
Valve, Check art. 67X-13183-00-00
По запросу
29
Hose art. 90446-07M74-00
По запросу
30
Хомут Yamaha art. 90465-10098-00
от 368 ₽
31
Clip art. 90468-02001-00
По запросу
32
Hose (L230) art. 90446-24M83-00
По запросу
33
Clamp art. 90464-07M05-00
По запросу
Другие схемы модели
Масляный насос
