модель 2004 года
- Модель FX HO
- Код модели FX High Output (FX1100C)

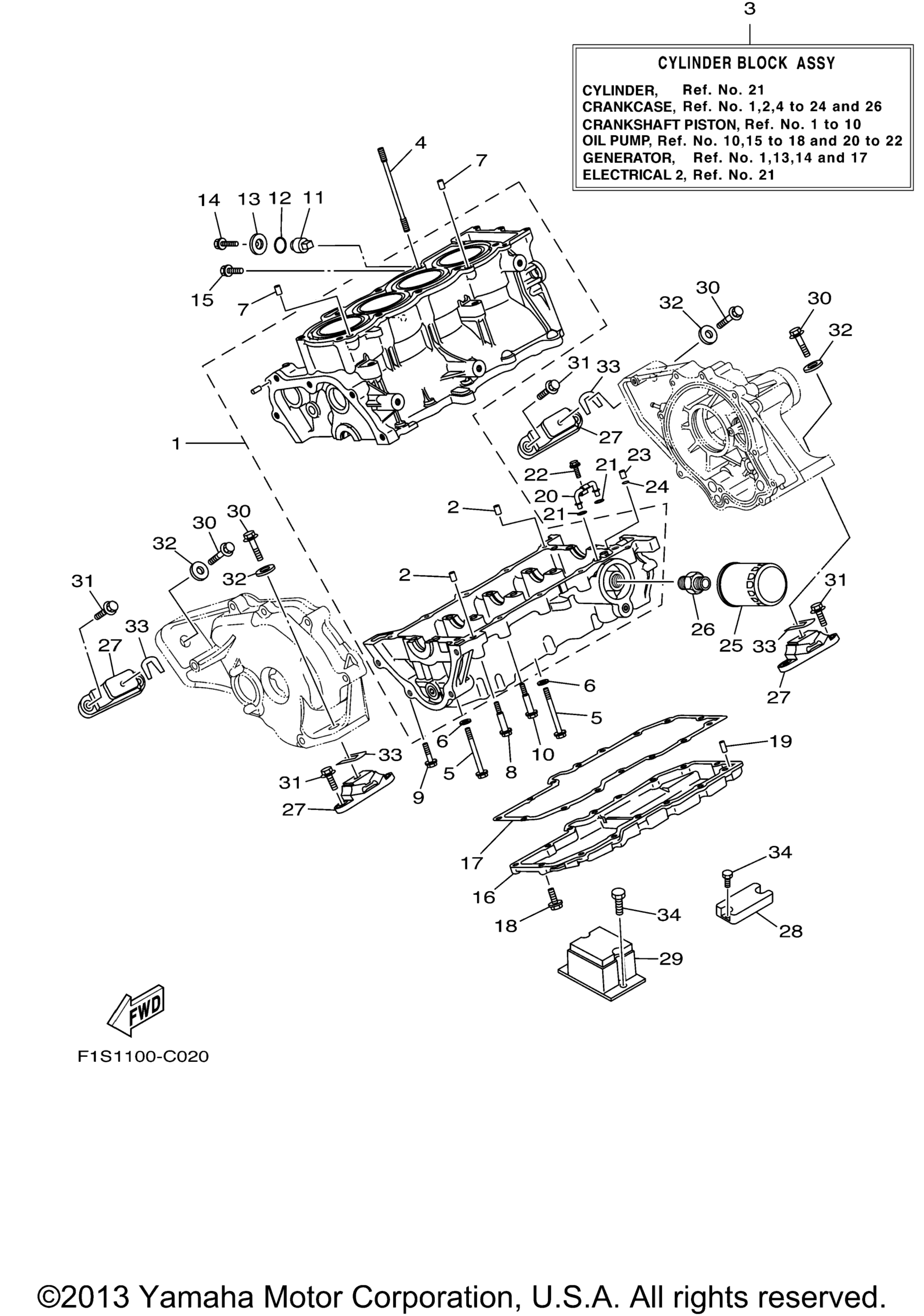

Схема КАРТЕР для FX High Output (FX1100C)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 6B6-15100-00-00
По запросу
2
Палец Yamaha art. 99530-10114-00
от 310 ₽
3
Cylinder Block Assy art. 6B6-W009B-01-8P
По запросу
4
Bolt, Stud art. 90116-10619-00
По запросу
5
Bolt, Flange art. 90105-093A5-00
По запросу
6
Шайба, пластина art. 90201-096J9-00
По запросу
7
Палец Yamaha art. 99530-10114-00
от 310 ₽
8
Bolt art. 90109-06051-00
По запросу
9
Bolt, Flange art. 95814-06070-00
По запросу
10
Bolt, Flange art. 90105-06M17-00
По запросу
11
Tab, Trim art. 67F-11325-00-00
По запросу
12
.Grommet, Anode art. 67F-11328-01-00
По запросу
13
Cover, Anode art. 69J-11301-11-00
По запросу
14
Bolt, With Washer art. 97E95-06520-00
По запросу
15
Bolt, With Washer art. 97E95-08540-00
По запросу
16
Pan, Oil art. 6B6-1310A-01-00
По запросу
17
Прокладка поддона картера Yamaha art. 6B6-13557-01-00
По запросу
18
Bolt, With Washer art. 97513-06520-00
По запросу
19
Pin, Dowel art. 93603-14M15-00
По запросу
20
Pipe, Delivery 1 art. 60E-13161-00-00
По запросу
21
O-Ring art. 93210-06667-00
По запросу
22
Bolt, Flange art. 95027-06010-00
По запросу
23
Палец Yamaha art. 99530-08012-00
от 840 ₽
24
.O-Ring art. 93210-08001-00
По запросу
25
Element Assy, Oil Cleaner art. 5GH-13440-71-00
По запросу
26
Bolt, Union art. 90401-20007-00
По запросу
27
Mount Rubber art. 67X-44517-10-00
По запросу
28
Stopper Lwr Mount Rubber art. 60E-44574-00-94
По запросу
29
Stopper, Upper Mount art. 6B6-44532-00-94
По запросу
30
Bolt, With Washer YMUS art. 90119-08858-00
По запросу
31
Bolt, With Washer YMUS art. 90119-08829-00
По запросу
32
Washer, Plate YMUS art. 90201-099U3-00
По запросу
33
Shim (T=1.0) UR, YMUS art. EU0-67354-D0-00
По запросу
33
Shim (T=2.0) UR, YMUS art. EU0-67354-E0-00
По запросу
33
Shim (T=0.1) UR, YMUS art. EU0-67354-A0-00
По запросу
33
Shim (T=0.3) UR, YMUS art. EU0-67354-B0-00
По запросу
33
Shim (T=0.5) UR, YMUS art. EU0-67354-C0-00
По запросу
34
Bolt art. 90101-06917-00
По запросу
