модель 2004 года
- Модель FX HO
- Код модели FX High Output (FX1100C)

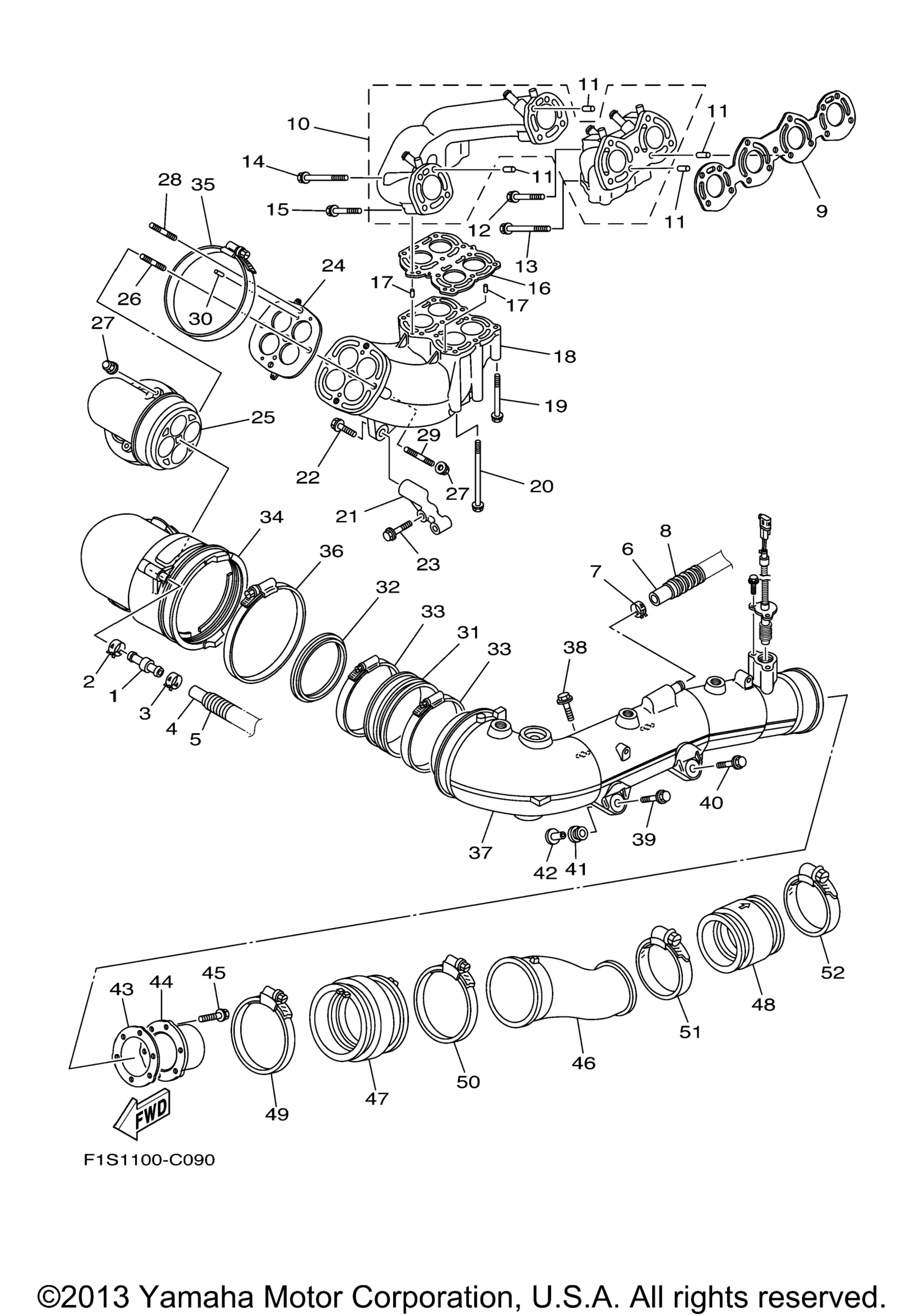

Схема Exhaust 1 для FX High Output (FX1100C)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Hose 4 art. 60E-12594-00-00
По запросу
2
Clip art. 90467-120A0-00
По запросу
3
Clip art. 90467-130A0-00
По запросу
4
Hose (L630) art. 90445-14M03-00
По запросу
5
Hose (L445) art. 90446-20M65-00
По запросу
6
Hose (L1250) art. 90445-20002-00
По запросу
7
Clip art. 90467-200A0-00
По запросу
8
Tube (L1150) art. 90447-22002-00
По запросу
9
Gasket, Exhaust Pipe art. 60E-14613-01-00
По запросу
10
Exhaust Pipe Assy 1 art. 60E-14610-00-94
По запросу
11
Штифт Yamaha art. 93608-16M16-00
от 400 ₽
12
Bolt, With Washer art. 90119-08029-00
По запросу
13
Bolt, With Washer art. 90119-08034-00
По запросу
14
Bolt, With Washer art. 90119-08029-00
По запросу
15
Bolt, With Washer art. 90119-08M66-00
По запросу
16
.Gasket, Muffler Damper 1 art. 60E-14739-02-00
По запросу
17
.Pin, Dowel art. 93606-12019-00
По запросу
18
Pipe, Exhaust 3 art. 60E-14631-00-94
По запросу
19
Bolt, With Washer art. 90119-08036-00
По запросу
20
Bolt, With Washer art. 90119-08031-00
По запросу
21
Stay, Muffler 1 art. 60E-14771-00-94
По запросу
22
Bolt, With Washer art. 90119-10013-00
По запросу
23
Bolt, With Washer art. 90119-08043-00
По запросу
24
.Gasket, Muffler Damper 2 art. 60E-14749-02-00
По запросу
25
Ring, Joint art. 60E-14712-02-94
По запросу
26
Bolt, Stud art. 90116-10016-00
По запросу
27
Nut art. 90179-10M35-00
По запросу
28
Bolt, Stud art. 90116-10017-00
По запросу
29
Bolt, Stud art. 90116-10018-00
По запросу
30
.Pin, Dowel art. 93606-12019-00
По запросу
31
Joint, Exhaust 2 art. 60E-14625-00-00
По запросу
32
.Seal, Exhaust art. 60E-14642-00-00
По запросу
33
Hose Clamp Assy art. 90450-99M06-00
По запросу
34
Joint, Exhaust 1 art. 60E-14615-00-00
По запросу
35
Hose Clamp Assy art. 90450-99M18-00
По запросу
36
Hose Clamp Assy art. 90450-99M18-00
По запросу
37
Muffler 2 art. 60E-14721-00-94
По запросу
38
Bolt, With Washer art. 90119-10013-00
По запросу
39
Bolt, With Washer art. 90119-10011-00
По запросу
40
Bolt, With Washer art. 90119-10017-00
По запросу
41
Grommet art. 90480-21M63-00
По запросу
42
Collar art. 90387-11008-00
По запросу
43
.Gasket, Exhaust Pipe art. 60E-14623-00-00
По запросу
44
Pipe, Tail art. 60E-14784-00-94
По запросу
45
Болт Yamaha art. 95024-06016-00
По запросу
46
Pipe, Outlet art. 6B6-14752-00-94
По запросу
47
Pipe 2 art. 6BU-1475E-00-00
По запросу
48
Pipe 3 art. 6B6-1475F-00-00
По запросу
49
Hose Clamp Assy art. 90450-99M06-00
По запросу
50
Hose Clamp Assy art. 90450-99M06-00
По запросу
51
Clamp, Hose art. 90460-90M11-00
По запросу
52
Clamp, Hose art. 90460-90M11-00
По запросу
