модель 2004 года
- Модель FX
- Код модели FX140 (FX1000C)

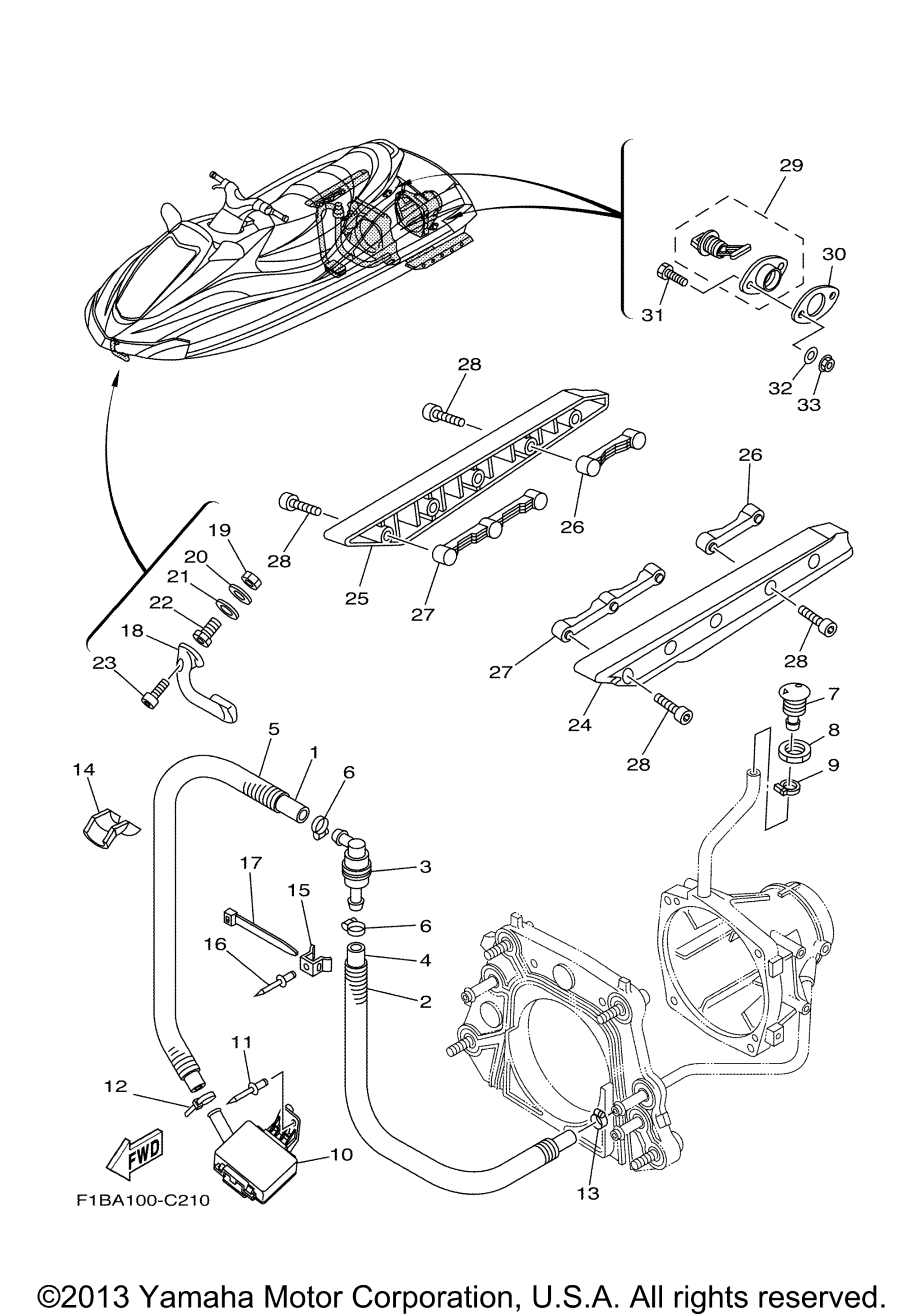

Схема hull палуба для FX140 (FX1000C)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L860) YMUS art. 90445-198B6-00
По запросу
2
Hose (L700) art. 90446-27M73-00
По запросу
3
Joint, Hose art. 68N-5112T-00-00
По запросу
4
Hose (L500) YMUS art. 90445-19M01-00
По запросу
5
Tube (L400) art. 90446-27M55-00
По запросу
6
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
7
Spout art. FN8-6269B-00-00
По запросу
8
Nut art. EU0-61652-00-00
По запросу
9
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
10
Strainer, Bilge YMUS art. F1B-U761D-02-00
По запросу
11
Rivet, Blind YMUS art. 90267-489U8-00
По запросу
12
Band YMUS art. 90601-200U1-00
По запросу
13
Clip art. 90467-200A0-00
По запросу
14
Packing, Hose 2 YMUS art. F1B-U7578-20-00
По запросу
15
Clamp Comp YMUS art. 90600-91736-00
По запросу
16
Rivet, Blind YMUS art. 90267-48802-00
По запросу
17
Зажим Yamaha art. 90464-32801-00
По запросу
18
Boweye 1 art. F0X-61624-00-00
По запросу
19
Nut.Hex.(Coars) art. 99780-12600-00
По запросу
20
Washer, Plain art. 92990-12200-00
По запросу
21
Washer art. F0X-61637-00-00
По запросу
22
Nut (Bolt/Nut) art. F0X-61652-01-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-06280-00
По запросу
24
Stabilizer Lh YB, YMUS art. F1B-U883N-02-00
По запросу
25
Stabilizer Rh YB, YMUS art. F1B-U883P-02-00
По запросу
26
Bracket, Stabilizer YMUS art. F1F-U883T-02-00
По запросу
27
Bracket, Stabilizer YMUS art. F1B-U883T-02-00
По запросу
28
Bolt YMUS art. F1B-U1355-00-00
По запросу
29
Drain Plug Assy YMUS art. F1S-U2280-02-00
По запросу
30
Packing, Drain YMUS art. F1S-U2285-01-00
По запросу
31
Screw, Pan Head YMUS art. 9788R-05025-00
По запросу
32
Washer YMUS art. 9299R-05200-00
По запросу
33
Nut, Flange YMUS art. 9572R-05300-00
По запросу
