модель 2004 года
- Модель FX
- Код модели FX140 (FX1000C)

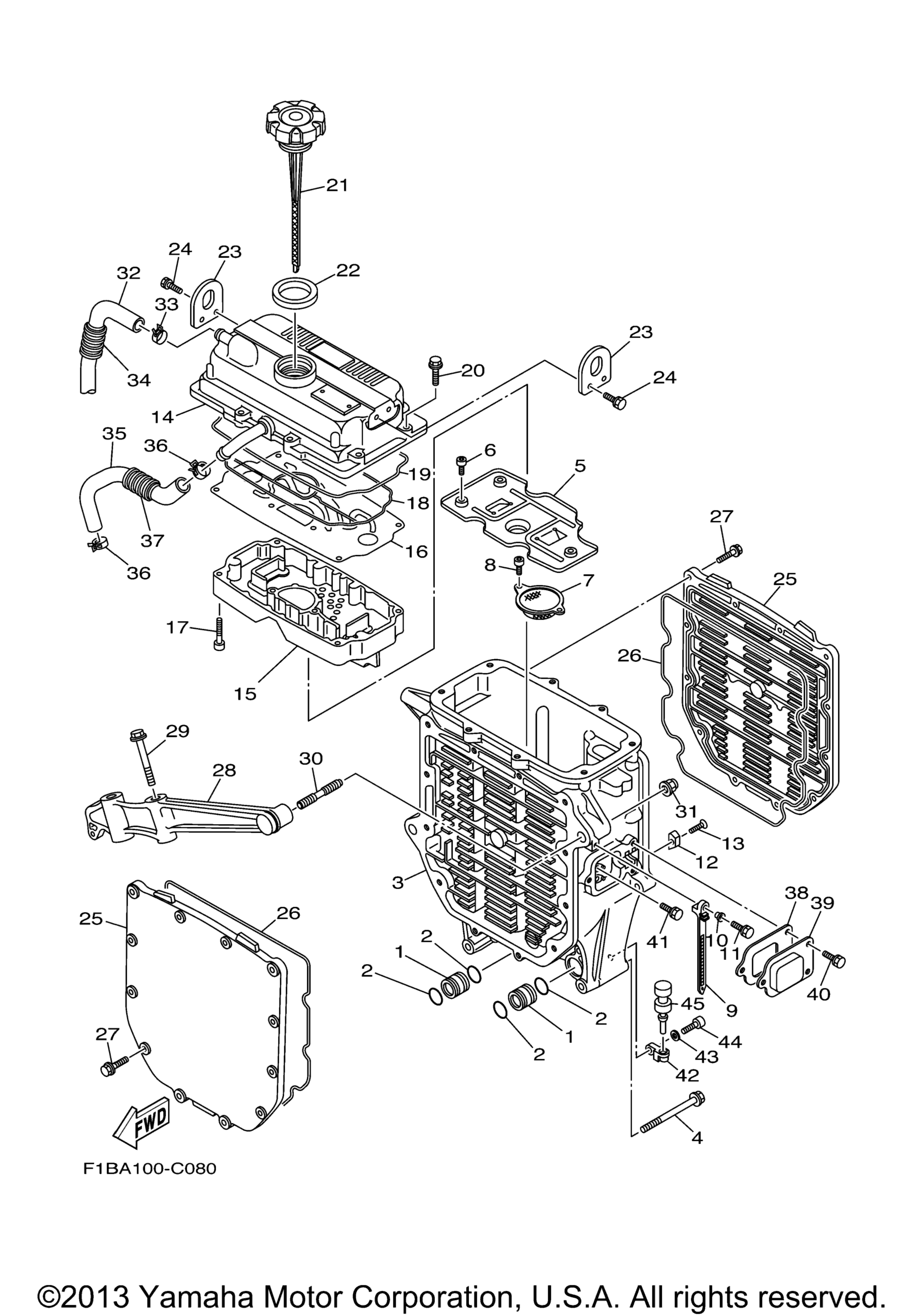

Схема масляного радиатора для FX140 (FX1000C)
Схема
Детали
Номер
Наименование детали
Цена
1
Connector art. 60E-13446-00-00
По запросу
2
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
3
Case, Oil Cooler art. 60E-13462-00-94
По запросу
4
Bolt, With Washer art. 90119-08M99-00
По запросу
5
Plate, Baffle art. 60E-13317-00-00
По запросу
6
Bolt art. 91317-05014-00
По запросу
7
Strainer 2 art. 60E-13421-00-00
По запросу
8
Bolt art. 91317-06014-00
По запросу
9
Clamp art. 90465-12M53-00
По запросу
10
Collar art. 90387-06M05-00
По запросу
11
Bolt, With Washer art. 97E95-06520-00
По запросу
12
Anode art. 6E5-11325-00-00
По запросу
13
Screw, Flat Head art. 98780-04014-00
По запросу
14
Cover, Oil Cooler art. 60E-13463-10-94
По запросу
15
Plate, Breather art. 60E-11165-10-00
По запросу
16
Plate, Breather 2 art. 60E-11145-10-00
По запросу
17
Bolt art. 91317-05035-00
По запросу
18
Gasket art. 60E-13477-00-00
По запросу
19
Gasket art. 60E-13475-00-00
По запросу
20
Bolt, Flange art. 90105-06036-00
По запросу
21
Plug, Oil Level art. 6BU-15362-A0-00
По запросу
22
O-Ring art. 60E-13473-00-00
По запросу
23
Hanger, Engine art. 63P-11119-10-00
По запросу
24
Bolt, With Washer art. 90119-06MA2-00
По запросу
25
Cover, Oil Cooler art. 6D3-13443-00-94
По запросу
26
Gasket art. 60E-13476-10-00
По запросу
27
Bolt, Flange art. 90105-06M07-00
По запросу
28
Stay art. 60E-13151-00-94
По запросу
29
Болт с шайбой Yamaha art. 90119-10M23-00
от 1 596 ₽
30
Bolt, Stud art. 90116-10016-00
По запросу
31
Nut, Crown art. 90176-10001-00
По запросу
32
Pipe, Breather 1 art. 60E-11166-01-00
По запросу
33
Clip art. 90467-170A0-00
По запросу
34
Tube (L260) art. 90447-19005-00
По запросу
35
Pipe, Breather 2 art. 60E-11167-01-00
По запросу
36
Clip art. 90467-170A0-00
По запросу
37
Hose, With Spring (L=130) art. 90447-19004-00
По запросу
38
Gasket art. 60E-13567-00-00
По запросу
39
Cover 2 art. 60E-13882-00-00
По запросу
40
Bolt, With Washer art. 97580-06516-00
По запросу
41
Bolt, With Washer art. 97507-06512-00
По запросу
42
Bracket 1 art. 60E-51341-00-94
По запросу
43
Шайба Yamaha art. 92990-06600-00
от 420 ₽
44
Bolt art. 91380-06020-00
По запросу
45
Grommet art. 90480-06M46-00
По запросу
