модель 2004 года
- Модель FX
- Код модели FX140 (FX1000C)

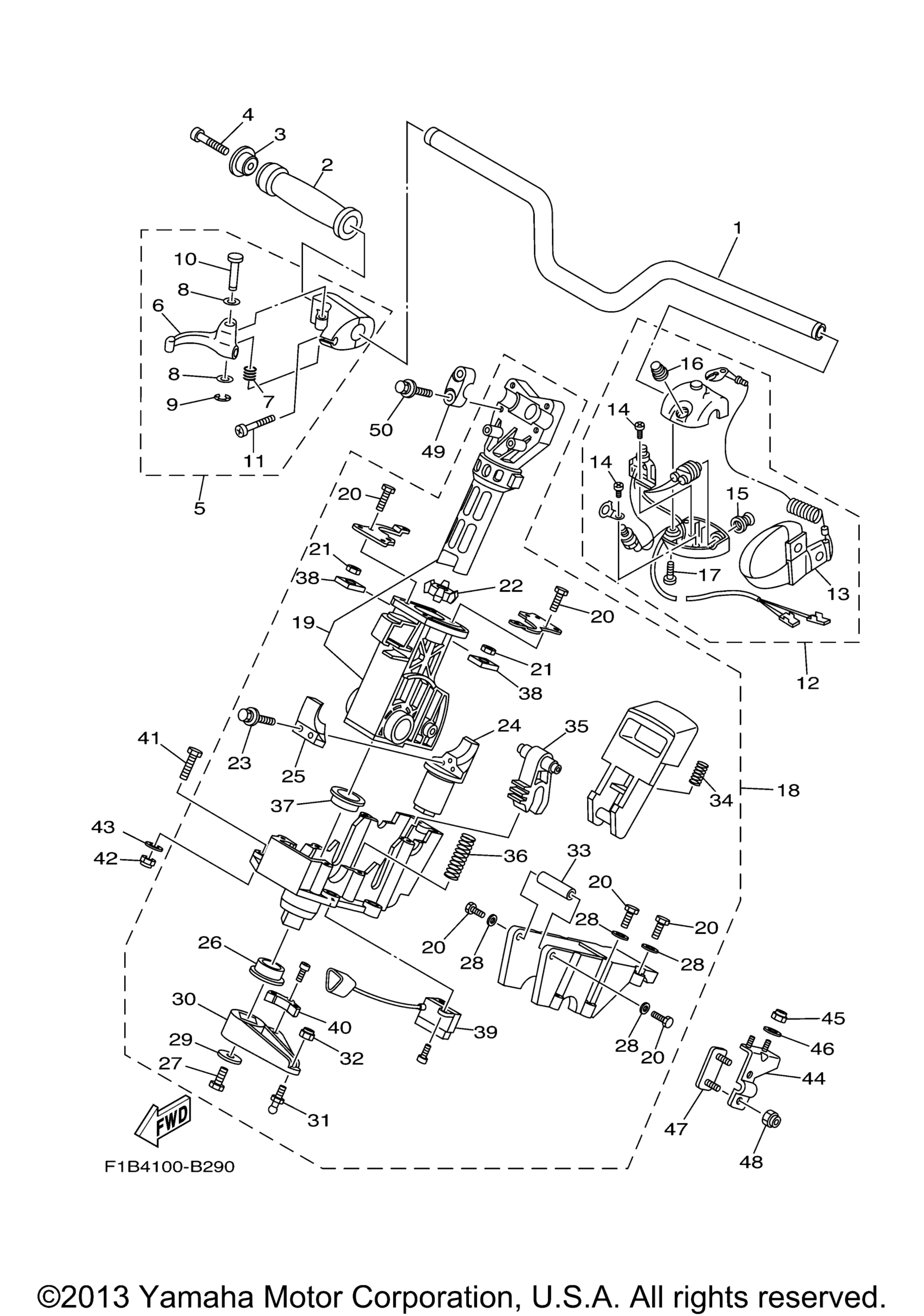

Схема рулевого управления 1 для FX140 (FX1000C)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F1B-61552-00-00
По запросу
2
Grip, Handle YMUS art. GP7-U155D-01-00
По запросу
3
Grip, End YMUS art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F0D-67250-10-00
По запросу
6
. Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. .Screw, Pan Head art. 98580-05525-00
По запросу
12
Switch Box Assy art. FK7-68310-07-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. Screw, Pan Head art. 98580-05525-00
По запросу
18
Steering Master Assy art. F1B-61400-22-00
По запросу
19
. .Shaft Assy. (D=45) art. F0D-67410-01-00
По запросу
20
. .Bolt art. F0D-61355-00-00
По запросу
21
. .Nut art. F0D-6151S-00-00
По запросу
22
. .Ball art. F0D-6152R-00-00
По запросу
23
. .Bolt art. F0D-62624-00-00
По запросу
24
. .Shaft art. F0D-6152D-00-00
По запросу
25
. .Joint, Universal art. F0D-52543-00-00
По запросу
26
. .Bush art. F0D-6134M-00-00
По запросу
27
. .Bolt, Special art. F0D-6491K-00-00
По запросу
28
. .Washer art. F0D-6134E-00-00
По запросу
29
Шайба Yamaha art. 92990-08200-00
от 368 ₽
30
. .Arm, Steering art. F1B-6151B-10-00
По запросу
31
. ..Stud, Joint Ball art. EU0-61461-02-00
По запросу
32
. ..Nut, Self-Locking art. 95720-06300-00
По запросу
33
. .Connector art. F0D-61574-00-00
По запросу
34
. .Spring art. F0D-61349-00-00
По запросу
35
. .Lock 1 art. F0D-61782-00-00
По запросу
36
. .Spring art. F0D-6134K-00-00
По запросу
37
. .Bush art. F0D-62814-00-00
По запросу
38
. .Holder art. F0D-6724H-00-00
По запросу
39
. Sensor Magnet art. F1B-6838B-00-00
По запросу
40
. Magnet art. F1B-6838C-00-00
По запросу
41
Болт Yamaha art. 97095-08035-00
от 683 ₽
42
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
43
Washer, Plate YMUS art. 90201-099U3-00
По запросу
44
Bracket, Stopper Cable art. F1B-61467-00-00
По запросу
45
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
46
Washer YMUS art. 9299R-06200-00
По запросу
47
Stopper, Cable art. F1B-61468-00-00
По запросу
48
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
49
Holder, Handle Upper art. EU0-23814-31-00
По запросу
50
Bolt, With Washer YMUS art. 90119-089U1-00
По запросу
