модель 2010 года
- Модель VX DELUXE
- Код модели VX DELUXE (VX1100BJ)

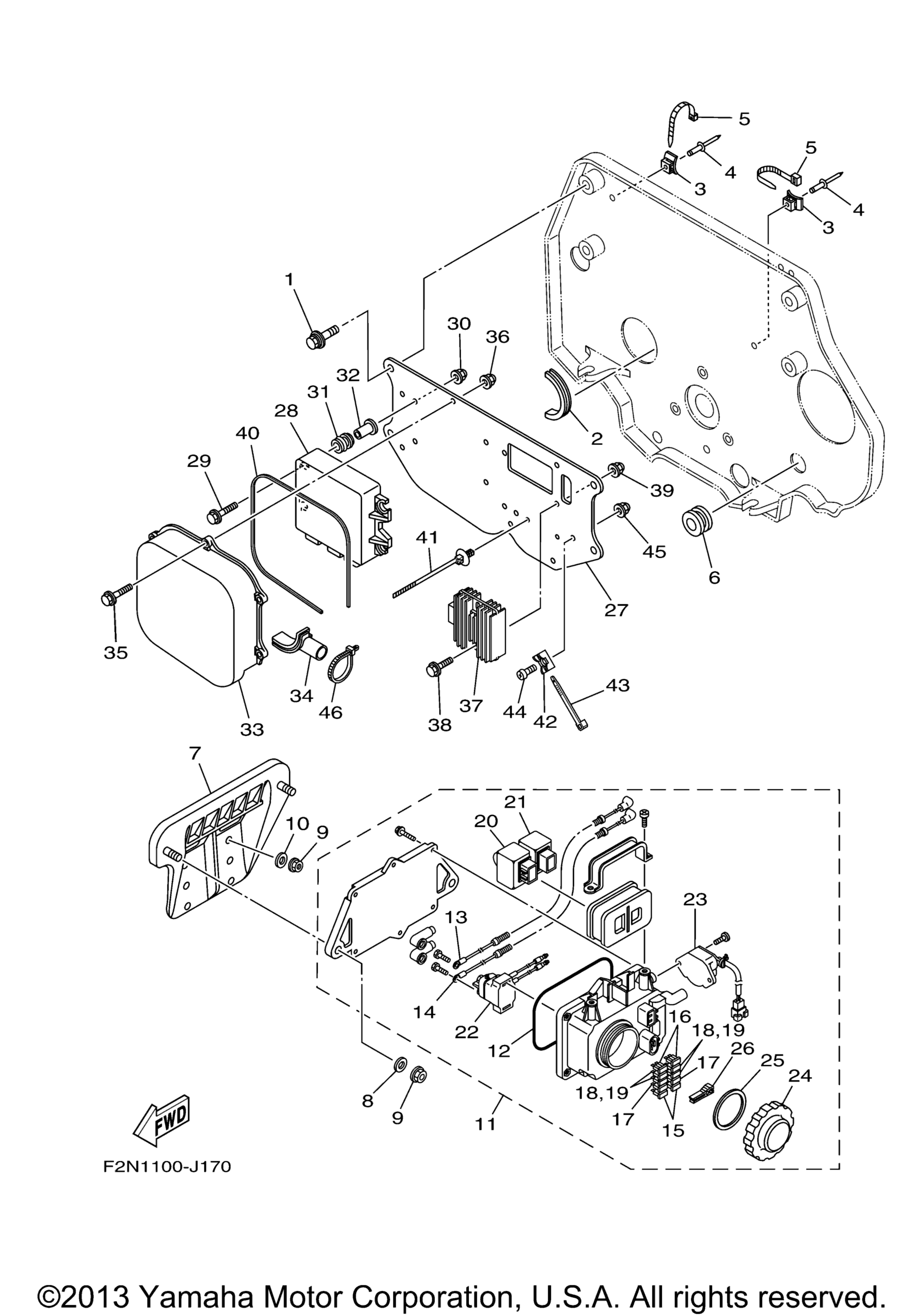

Схема ELECTRICAL 1 для VX DELUXE (VX1100BJ)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, With Washer art. 90119-08800-00
По запросу
2
Trim, 1 art. F1S-U828H-01-00
По запросу
3
Base, Clamp art. F1W-U828M-00-00
По запросу
4
Rivet, Blind art. 90267-48802-00
По запросу
5
Зажим Yamaha art. 90464-32801-00
По запросу
6
Grommet art. 90480-279U1-00
По запросу
7
Bracket, Electric Box art. F2N-U815D-01-00
По запросу
8
Washer, Plate art. 90201-099U3-00
По запросу
9
Гайка Yamaha art. 95780-08300-00
от 1 270 ₽
10
Washer art. 9299R-08200-00
По запросу
11
Fuse Box Assy art. 6BU-82170-00-00
По запросу
12
. .Gasket, Terminal art. 6D3-81921-00-00
По запросу
13
. .Wire, Plus Lead art. 6BU-82115-00-00
По запросу
14
. .Wire, Lead art. 6D3-82117-00-00
По запросу
15
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 750 ₽
16
. .Fuse (30A) art. 5JJ-82151-60-00
По запросу
17
Предохранитель 3А art. 67F-82151-30-00
По запросу
18
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 840 ₽
19
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 840 ₽
20
. .Relay Assy art. 60E-81950-00-00
По запросу
21
. Relay Assy art. 68V-81950-00-00
По запросу
22
. .Starter Relay Assy art. 6B6-81940-00-00
По запросу
23
. .Switch Assy art. 60E-8259E-00-00
По запросу
24
. .Cap art. 66V-8132W-00-00
По запросу
25
. .Gasket art. 66V-81844-00-00
По запросу
26
. .Puller, Fuse art. 67F-2812A-00-00
По запросу
27
Plate art. 6BU-81845-00-00
По запросу
28
Engine Control Unit Assy art. 6BU-8591A-A0-00
По запросу
29
Bolt, Flange art. 95814-06025-00
По запросу
30
Nut, Cap art. 90176-06047-00
По запросу
31
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
32
Collar art. 90387-06119-00
По запросу
33
Cover art. 6BU-81639-00-00
По запросу
34
Grommet art. 6BU-81336-00-00
По запросу
35
Bolt, Flange art. 95814-06020-00
По запросу
36
Nut, Cap art. 90176-06047-00
По запросу
37
Rectifier & Regulator Assy art. 6S8-81960-00-00
По запросу
38
Bolt, Flange art. 95814-06020-00
По запросу
39
Nut, Cap art. 90176-06047-00
По запросу
40
Gasket art. 6BU-81861-00-00
По запросу
41
Clamp art. 90464-20005-00
По запросу
42
Bracket 1 art. 60E-1244E-00-00
По запросу
43
Clamp art. 437-83936-11-00
По запросу
44
Bolt, Button Head art. 92014-06012-00
По запросу
45
Nut, Cap art. 90176-06047-00
По запросу
46
Clamp art. 90465-13M18-00
По запросу
