модель 2012 года
- Модель Super Jet
- Код модели SUPER JET (SJ700BL)

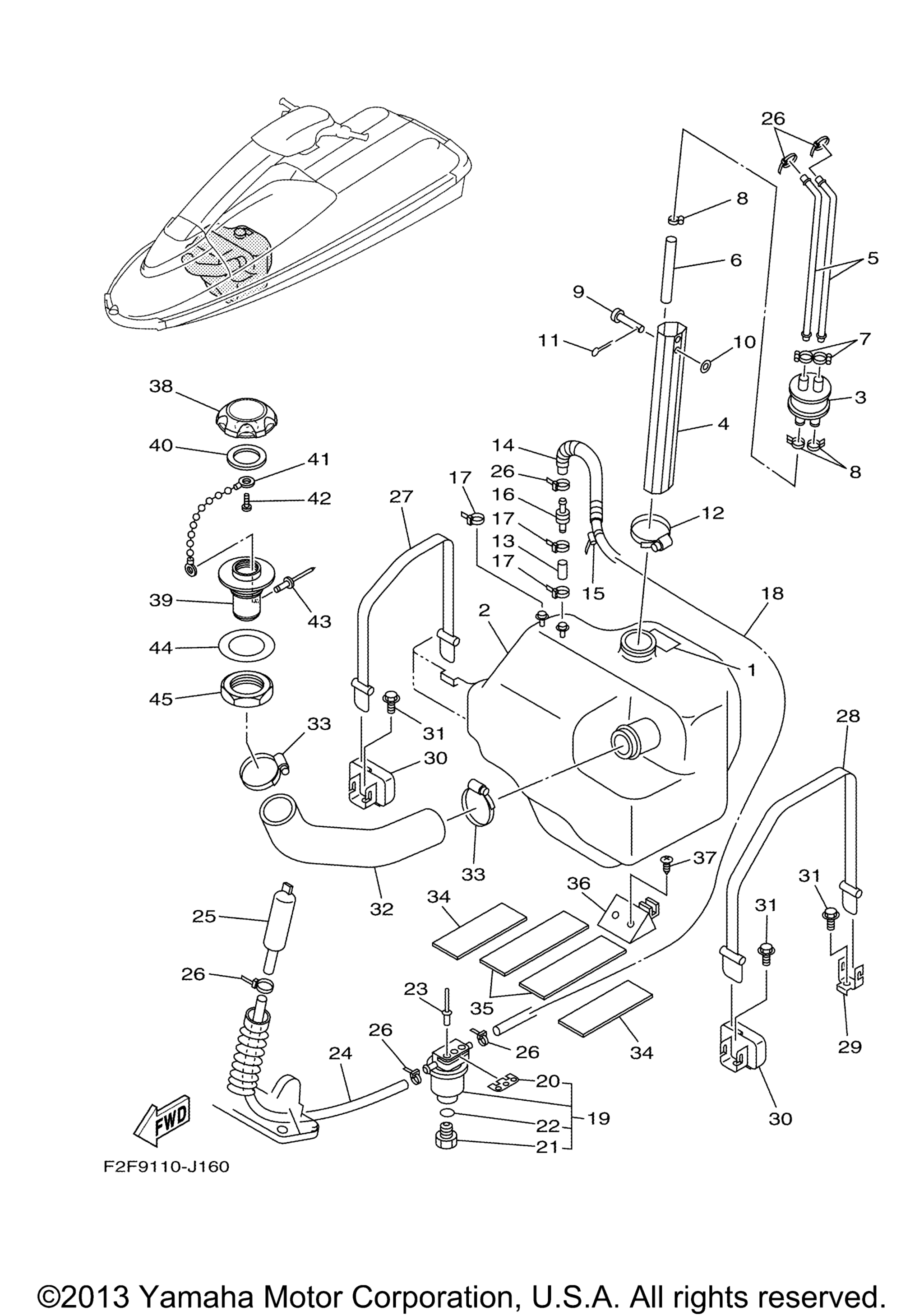

Схема FUEL TANK для SUPER JET (SJ700BL)
Схема
Детали
Номер
Наименование детали
Цена
1
Label,Fuel Tank art. GM6-6418D-00-00
По запросу
2
Tank, Fuel art. EW2-67711-01-00
По запросу
3
Pipe, Joint art. FJ0-67713-01-00
По запросу
4
Pipe, Filler art. EW2-67716-02-00
По запросу
5
Pipe, Suction 3 art. EW2-67714-02-00
По запросу
6
Hose (L95) art. 90445-11055-00
По запросу
7
Band, Hose 11 art. 90601-11062-00
По запросу
8
Clip art. 90467-11044-00
По запросу
9
Pin, Clevis art. 91790-05040-00
По запросу
10
Шайба Yamaha art. 92990-05600-00
от 160 ₽
11
Pin. Cotter art. 91490-16010-00
По запросу
12
Band, Hose 62 art. 90601-16274-00
По запросу
13
Hose art. 90699-50100-00
По запросу
14
Hose (L120) art. 90446-14M51-00
По запросу
15
Clamp art. 90465-13M11-00
По запросу
16
Check Valve art. EU0-67767-31-00
По запросу
17
Clamp art. 90464-36005-00
По запросу
18
Hose art. 90699-50120-00
По запросу
19
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
20
. .Plate, Filter art. EW2-62142-00-00
По запросу
21
. .Plug, Drain art. 70R-24543-00-00
По запросу
22
. .O-Ring art. 70R-24489-00-00
По запросу
23
Rivet, Blind art. 90267-48802-00
По запросу
24
Hose art. 90699-50045-00
По запросу
25
Pipe,Ventilation 3 art. EW2-62150-00-00
По запросу
26
Хомут Yamaha art. 90465-10098-00
от 350 ₽
27
Band, Fuel Tank art. EW2-67821-00-00
По запросу
28
Band, Fuel Tank art. EW2-67821-30-00
По запросу
29
Hook A art. EW2-65772-00-00
По запросу
30
Hook B Assy art. FX1-65760-00-00
По запросу
31
Bolt, Flange art. 90105-06900-00
По запросу
32
Hose art. GM6-67844-20-00
По запросу
33
Band, Hose 55 art. 90601-15573-00
По запросу
34
Mat art. GM6-67593-00-00
По запросу
35
Mat 1 art. F2F-6759B-00-00
По запросу
36
Damper Fuel Tank art. EW2-67822-01-00
По запросу
37
Screw, Pan Head Tapping art. 97780-50514-00
По запросу
38
Cap, Fuel Filler BLACK art. F2N-U7831-10-00
По запросу
39
Socket BLACK art. GP7-U7833-11-00
По запросу
40
Packing art. GP7-U7832-01-00
По запросу
41
Chain Ball art. GP7-U7835-00-00
По запросу
42
Tapping Screw art. 90169-049U1-00
По запросу
43
Rivet, Blind art. 90267-329UR-00
По запросу
44
Packing Fuel Filler art. GP7-U7834-00-00
По запросу
45
Nut, Fuel Filler art. GP7-U783F-00-00
По запросу
