модель 2012 года
- Модель SUPER JET
- Код модели SUPER JET (SJ700BL)

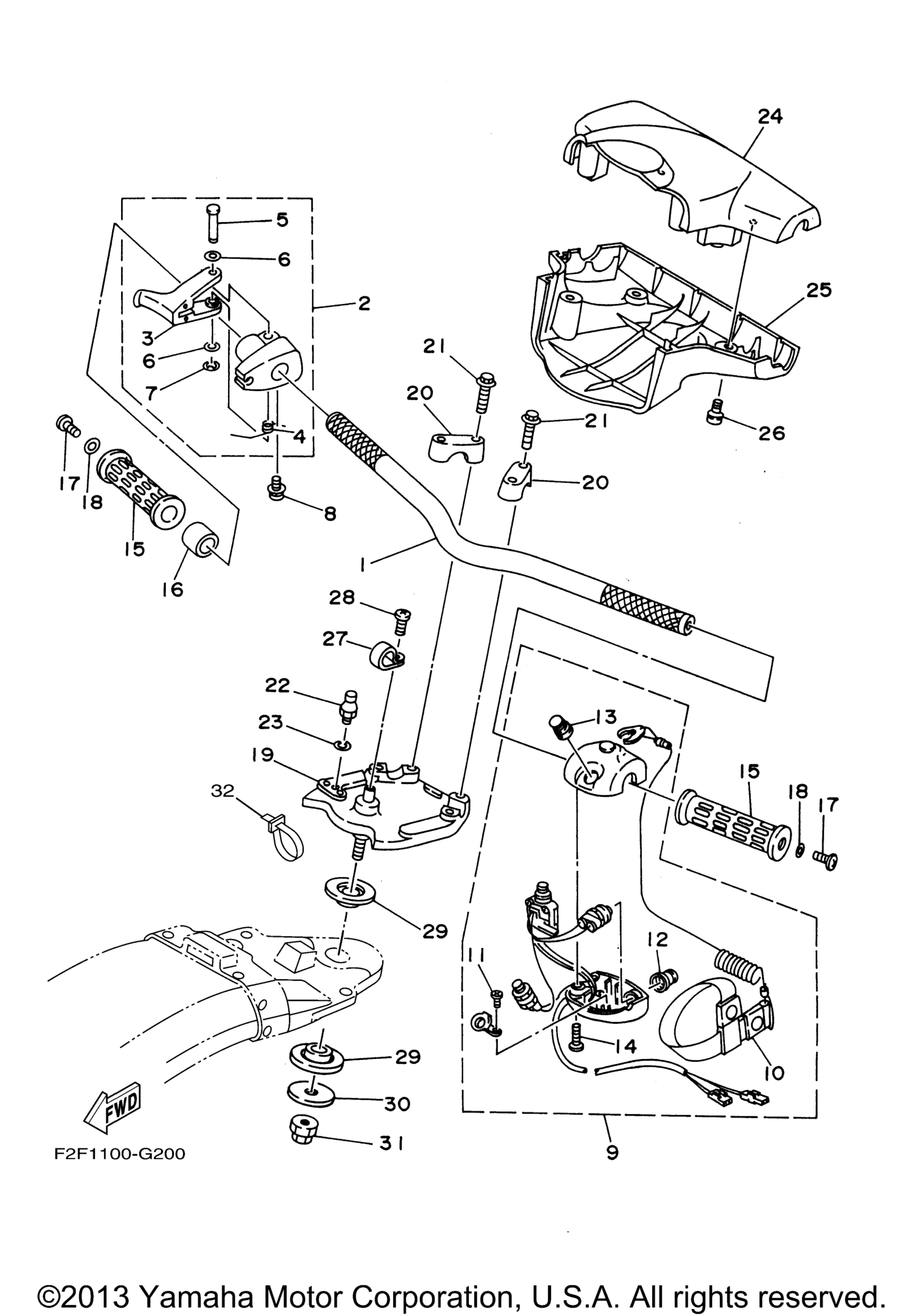

Схема рулевого управления 1 для SUPER JET (SJ700BL)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F2F-61552-00-00
По запросу
2
Throttle Lever Assy art. EW2-67250-02-00
По запросу
3
. .Lever, Throttle art. EW2-67255-00-00
По запросу
4
. .Spring art. EW2-67256-00-00
По запросу
5
. .Shaft art. EW2-67257-01-00
По запросу
6
Шайба Yamaha art. 92990-05600-00
от 168 ₽
7
. .E-Ring art. 99080-04600-00
По запросу
8
Screw, With Washer art. 90159-05900-00
По запросу
9
Switch Box Assy art. EW2-68310-04-00
По запросу
10
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
11
. .Screw, Pan Head art. 98580-03008-00
По запросу
12
. .Stop Button Comp art. FK7-68312-02-00
По запросу
13
. .Start Button Comp art. FK7-68313-02-00
По запросу
14
. .Screw, Pan Head art. 98580-05525-00
По запросу
15
Grip, Handle 1 art. EW2-61553-00-00
По запросу
16
Втулка пластиковая Yamaha art. 90560-22281-00
от 1 439 ₽
17
Screw art. 90149-05959-00
По запросу
18
Washer, Plate art. 90201-05800-00
По запросу
19
Column, Steering art. F2F-61541-00-00
По запросу
20
Holder, Handle Upper art. EU0-23814-02-00
По запросу
21
Bolt, Flange art. 90105-08902-00
По запросу
22
..Stud, Joint Ball art. EU0-61461-02-00
По запросу
23
Шайба Yamaha art. 92995-06100-00
от 473 ₽
24
Pad, Steering 1 YAMAHA BLACK art. FX1-6143D-20-00
По запросу
25
Pad, Steering 2 YAMAHA BLACK art. FX1-6143E-20-00
По запросу
26
Screw art. 90149-05937-00
По запросу
27
Clip, Nylon 17 art. 90600-91728-00
По запросу
28
Screw, Bind art. 98980-04010-00
По запросу
29
Bearing, Column art. EW2-61417-00-00
По запросу
30
Washer, Steering art. EW2-61419-00-00
По запросу
31
Nut art. 90179-12933-00
По запросу
32
Clamp art. 90465-13M11-00
По запросу
