модель 2017 года
- Модель EXPEDITION SPORT 900 ACE
- Код модели EX (EX1050CS)

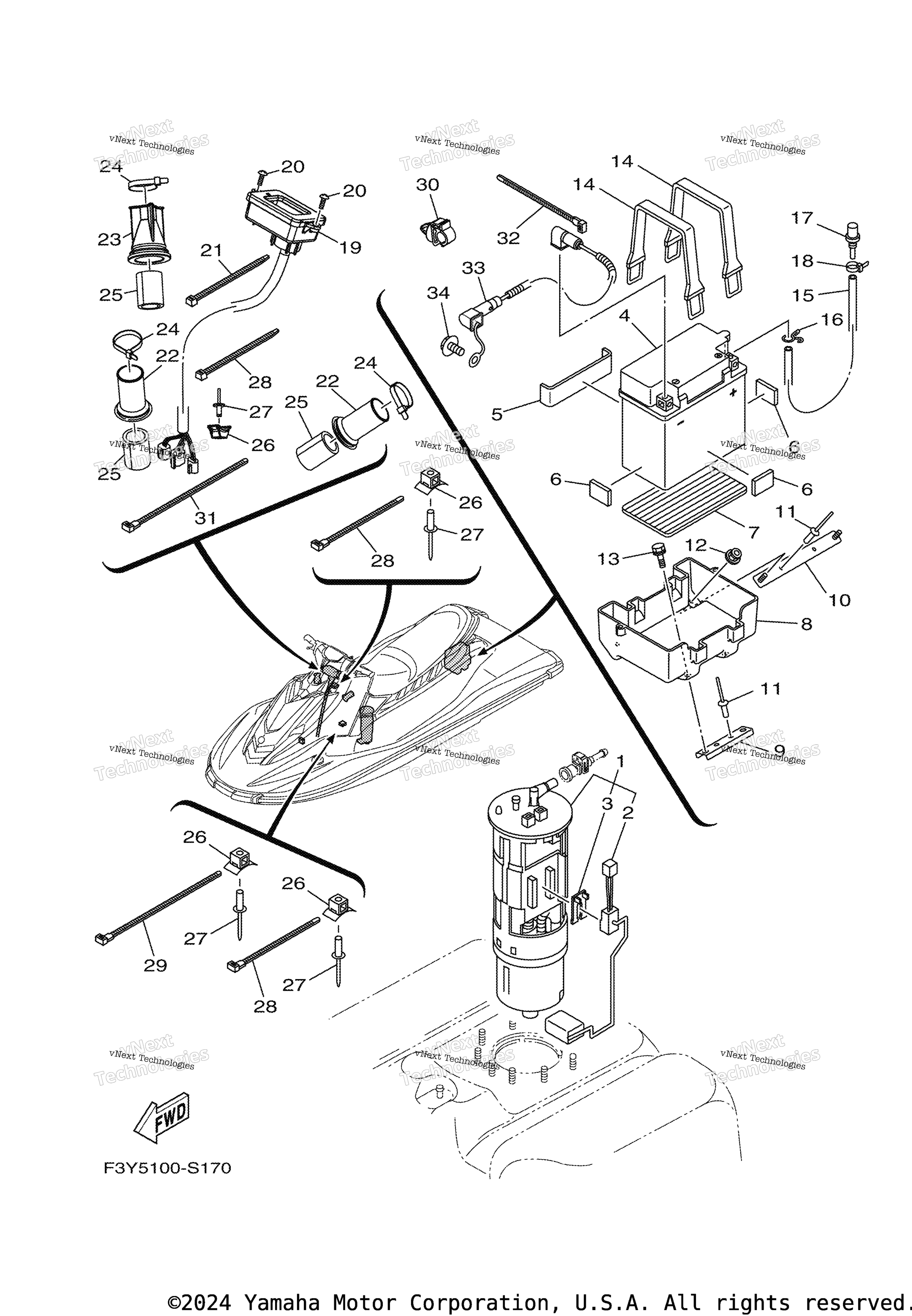

Схема электрооборудования 3 для EX (EX1050CS)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 6S5-13907-05-00
По запросу
2
. .Fuel Sender Assy art. 99999-04571-00
По запросу
3
. .Damper, Stopper art. 60E-82556-00-00
По запросу
4
Battery (Yb16cl-B) art. YB1-6CLB0-00-00
По запросу
5
Pad, Battery art. F1K-U8221-00-00
По запросу
6
Pad, Battery 2 art. EU0-U8221-31-00
По запросу
7
Pad, Battery art. F1S-U8221-00-00
По запросу
8
Case, Battery art. F2S-U8211-00-00
По запросу
9
Plate, Base 2 art. F2S-U8592-00-00
По запросу
10
Plate, Base 3 art. F2S-U8593-00-00
По запросу
11
Rivet,Blind art. 90267-48938-00
По запросу
12
Nut, Lock art. F2N-U142L-00-00
По запросу
13
Bolt, With Washer art. 90119-06820-00
По запросу
14
Band,Battery 1 art. EU0-U821D-00-00
По запросу
15
Hose, Air Vent art. F0D-U785G-10-00
По запросу
16
Clip art. 90467-089U1-00
По запросу
17
Nipple art. GJ3-6215F-00-00
По запросу
18
Хомут Yamaha art. 90465-10098-00
от 368 ₽
19
Meter Assy art. F3Y-U820A-00-00
По запросу
20
Screw art. F2S-U7823-01-00
По запросу
21
Зажим Yamaha art. 90464-32801-00
По запросу
22
Grommet art. GU2-6822E-01-00
По запросу
23
Grommet art. F3J-U822E-01-00
По запросу
24
Зажим Yamaha art. 90464-32801-00
По запросу
25
Packing, Hose 2 art. GJ1-U7578-21-00
По запросу
26
Base, Clamp art. F1W-U828M-00-00
По запросу
27
Rivet, Blind art. 90267-489U6-00
По запросу
28
Зажим Yamaha art. 90464-32801-00
По запросу
29
Band art. 90601-200U2-00
По запросу
30
Clamp art. 90464-10008-00
По запросу
31
Band art. 90601-200U2-00
По запросу
32
Зажим Yamaha art. 90464-32801-00
По запросу
33
Wire, Minus Lead art. 6GA-82116-00-00
По запросу
34
Bolt, With Washer art. 97513-08514-00
По запросу
