модель 2017 года
- Модель EXPEDITION SPORT 900 ACE
- Код модели EX (EX1050CS)

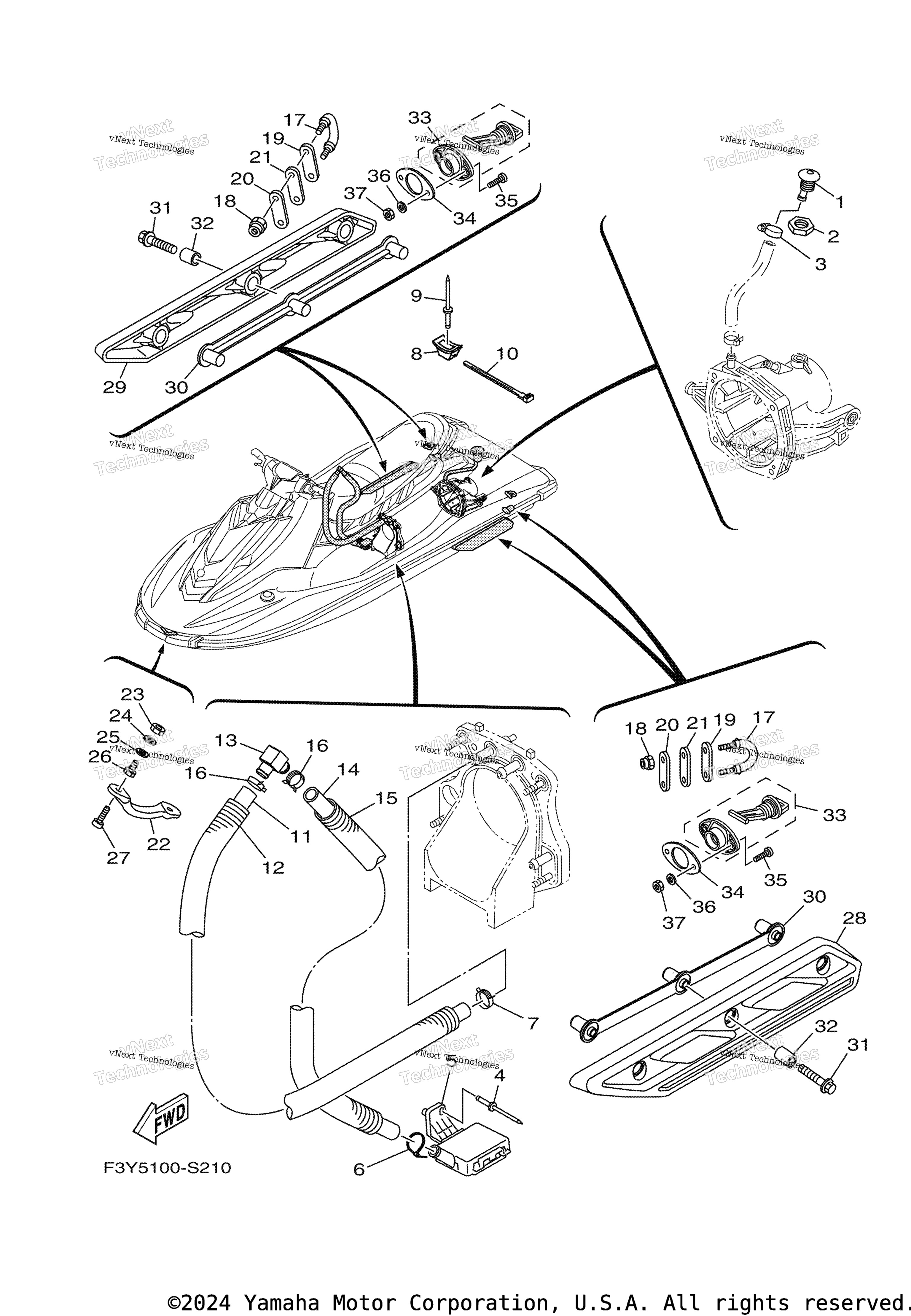

Схема hull палуба для EX (EX1050CS)
Схема
Детали
Номер
Наименование детали
Цена
1
Spout art. F1W-U269B-00-00
По запросу
2
Nut art. EU0-61652-00-00
По запросу
3
Band, Hose 18 art. 90601-118UF-00
По запросу
4
Strainer, Bilge art. F1B-U761D-02-00
По запросу
5
Rivet, Blind art. 90267-489U8-00
По запросу
6
Хомут Yamaha art. 90465-10098-00
от 368 ₽
7
Clip art. 90467-21800-00
По запросу
8
Base, Clamp art. F1W-U828M-00-00
По запросу
9
Rivet, Blind art. 90267-489U6-00
По запросу
10
Зажим Yamaha art. 90464-32801-00
По запросу
11
Hose 2 art. 6GA-U771G-00-00
По запросу
12
Tube,2 art. 6GA-U773E-00-00
По запросу
13
Joint, Hose art. 68N-5112T-00-00
По запросу
14
Hose art. 6GA-U784C-00-00
По запросу
15
Tube art. 6GA-U773D-00-00
По запросу
16
Clip art. 90467-18804-00
По запросу
17
Stern Eye art. F2N-U1628-02-00
По запросу
18
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
19
Plate A art. GP7-U4953-10-00
По запросу
20
Plate A art. GP7-U4953-10-00
По запросу
21
Packing art. F1B-U1653-03-00
По запросу
22
Bow Eye 1 art. F1K-61624-00-00
По запросу
23
Nut.Hex.(Coars) art. 99780-12600-00
По запросу
24
.Washer, Plain art. 92990-12200-00
По запросу
25
Washer art. F0X-61637-00-00
По запросу
26
Nut (Bolt/Nut) art. F0X-61652-01-00
По запросу
27
Bolt, Hexagon Socket Head art. 90110-06280-00
По запросу
28
Stabilizer Lh art. F3Y-U883N-00-00
По запросу
29
Stabilizer Rh art. F3Y-U883P-00-00
По запросу
30
Bracket,Stabilizer art. F3Y-U883T-00-00
По запросу
31
Bolt, Flange art. 90105-088F9-00
По запросу
32
Spacer art. F2N-U8169-00-00
По запросу
33
Drain Plug Assy art. F1S-U2280-02-00
По запросу
34
Packing, Drain art. F1S-U2285-01-00
По запросу
35
Screw, Pan Head art. 9788R-05025-00
По запросу
36
Washer art. 9299R-05200-00
По запросу
37
Nut, Flange art. 9572R-05300-00
По запросу
