модель 2017 года
- Модель EXPEDITION SPORT 900 ACE
- Код модели EX (EX1050CS)

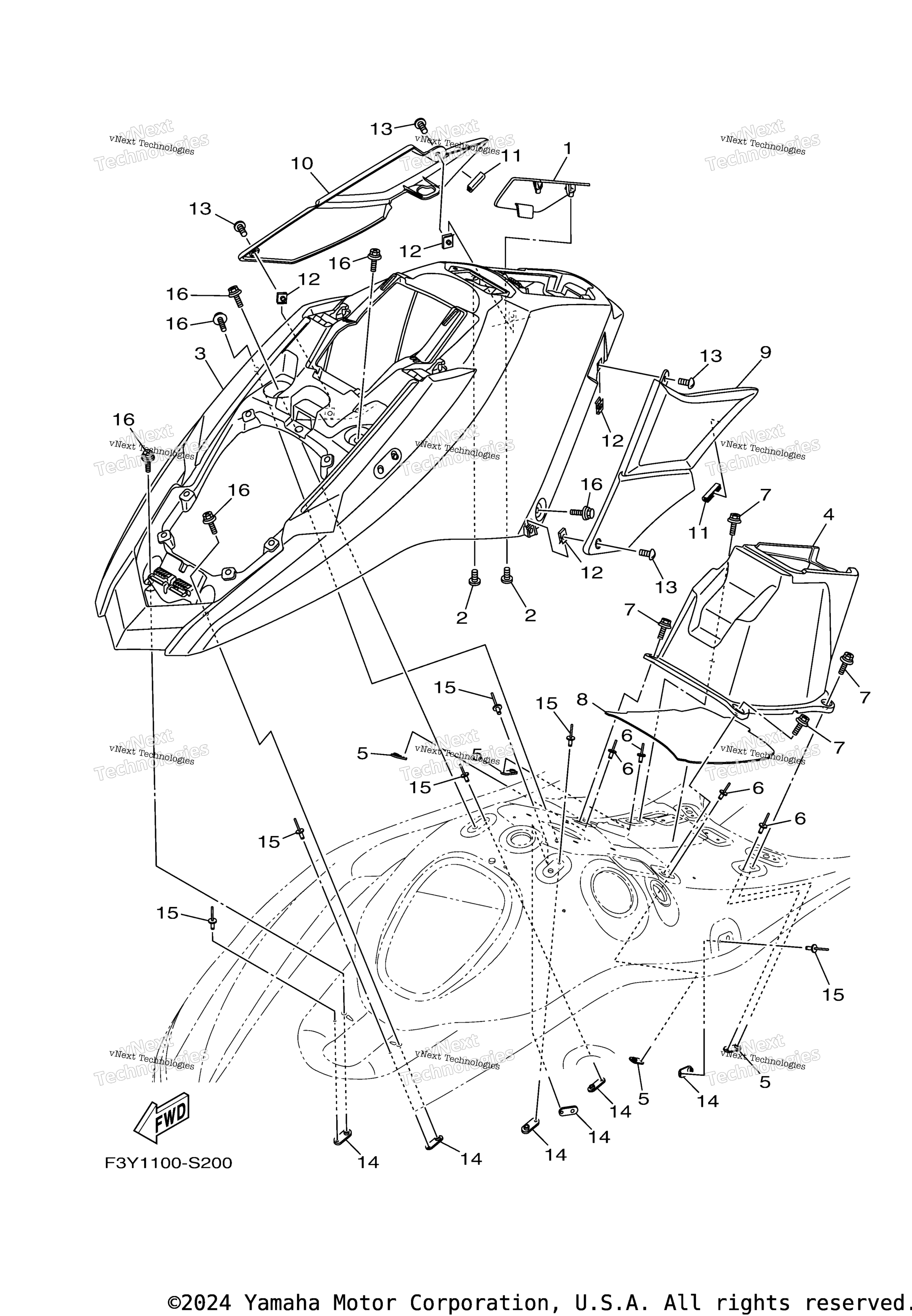

Схема двигателя Hatch 1 для EX (EX1050CS)
Схема
Детали
Номер
Наименование детали
Цена
1
Seal art. F3Y-U2723-00-00
По запросу
2
Screw art. F2S-U13C1-00-00
По запросу
3
Крышка мотора Yamaha art. F3Y-U516N-00-00
По запросу
4
Box Glove art. F3Y-U516P-00-00
По запросу
5
Plate, Fix art. F2X-U5175-00-00
По запросу
6
Rivet,Blind art. 90267-48938-00
По запросу
7
Bolt, With Washer art. 90119-06878-00
По запросу
8
Mat 1 art. F3Y-U759B-00-00
По запросу
9
Pad, Knee art. F3Y-U353B-00-00
По запросу
10
Pad, Knee art. F3Y-U353B-10-00
По запросу
11
Trim, 1 art. F3Y-U828H-00-00
По запросу
12
.Nut, Spring art. 90183-06902-00
По запросу
13
Screw art. F2S-U7823-01-00
По запросу
14
Plate, Fix art. F2X-U5175-00-00
По запросу
15
Rivet,Blind art. 90267-48938-00
По запросу
16
Bolt, With Washer art. 90119-06820-00
По запросу
