модель 2000 года
- Модель CBR1100XX
- Код модели CBR1100XX AC

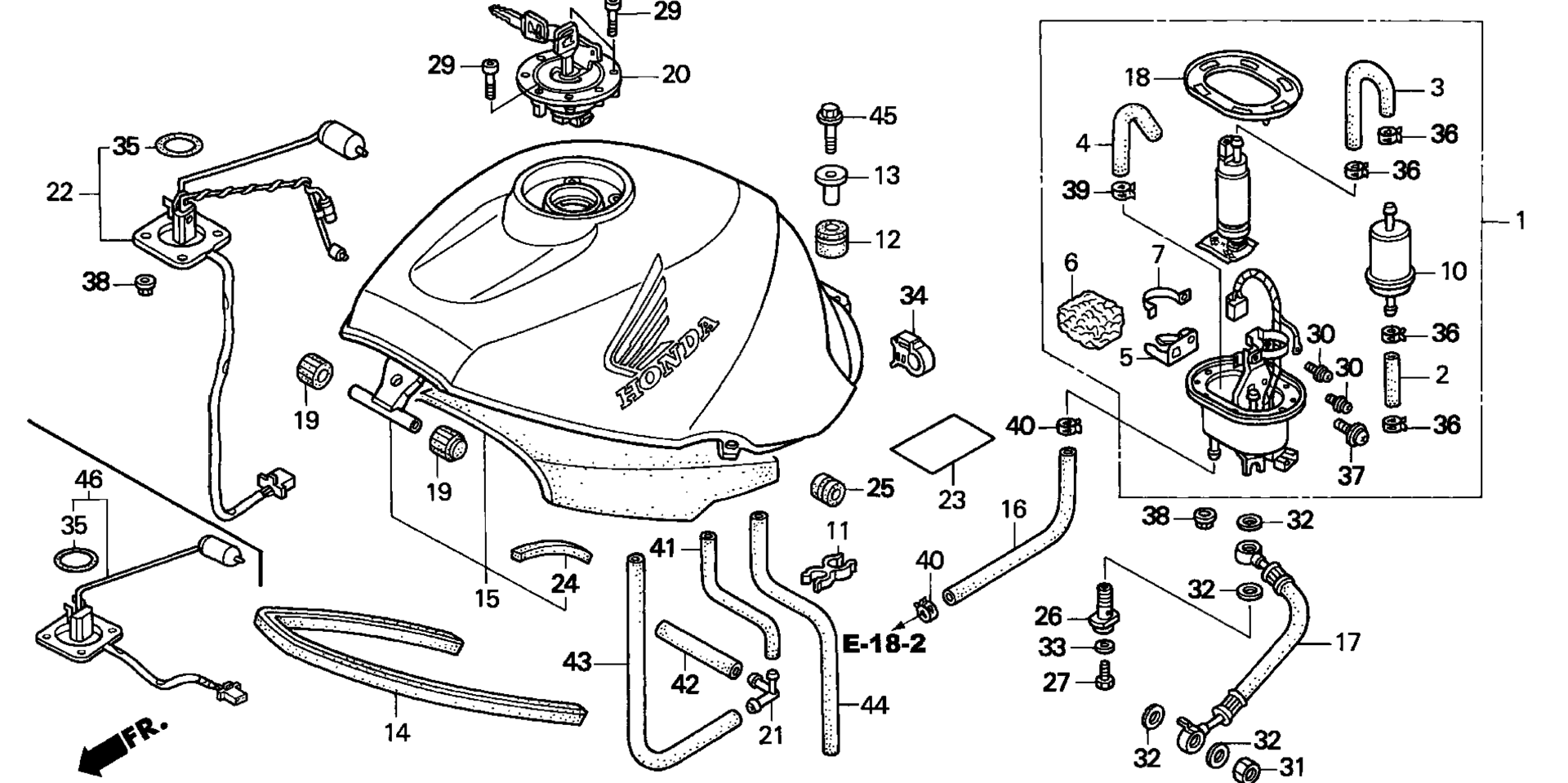

Схема топливного бака для CBR1100XX AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL art. 16700-MAT-505
По запросу
2
HOSE A, PUMP art. 16711-MAT-D00
По запросу
3
HOSE B, PUMP art. 16712-MAT-D01
По запросу
4
TUBE, FUEL PUMP RETURN art. 16713-MBG-010
По запросу
5
STAY B art. 16714-MAT-D00
По запросу
6
FILTER, FUEL RETURN art. 16714-MBG-000
По запросу
7
BAND B art. 16717-MAT-D00
По запросу
8
STAY, FUEL PUMP art. 16720-MAT-D01
По запросу
9
PUMP SUB-ASSY., FUEL art. 16730-MAT-D00
По запросу
10
FILTER, FUEL art. 16900-MBG-013
По запросу
12
RUBBER, TANK MOUNTING art. 17508-MAT-000
По запросу
13
COLLAR, TANK SETTING art. 17509-GZ4-670
По запросу
14
TRIM, FUEL TANK art. 17516-MAT-000
По запросу
15
TANK SET, FUEL (TYPE3) (WL) art. 17520-MAT-A10ZA
По запросу
16
HOSE, FUEL RETURN art. 17525-MAT-D01
По запросу
17
HOSE, FUEL FEED art. 17527-MAT-D00
По запросу
18
GASKET, BASE art. 17574-MN5-000
По запросу
19
CUSHION, FR. FUEL TANK art. 17611-HA5-000
По запросу
20
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
22
FUEL UNIT art. 37080-MAT-E00
По запросу
23
TAPE, FUEL TANK PROTECTION art. 80116-MAT-000
По запросу
24
SEAL, FUEL TANK art. 81354-MAT-300
По запросу
25
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
26
BOLT, BANJO (12MM) art. 90008-PP4-E02
По запросу
27
BOLT, SEALING (6MM) art. 90009-PP4-E01
По запросу
29
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
30
SCREW-WASHER, LOCK (4X8) art. 90105-MBG-000
По запросу
31
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
32
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
33
WASHER, SEALING (6MM) art. 90430-PD6-003
По запросу
34
CLIP, CABLE (8MM) art. 90690-GHB-631
По запросу
35
O-RING (39.5X5) art. 91305-MC7-000
По запросу
36
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
37
SCREW-WASHER (5X10) art. 93893-05010-08
По запросу
38
NUT, FLANGE (6MM) art. 94050-06080
По запросу
39
CLAMP, TUBE (D8.5) art. 95002-40850-04
По запросу
40
CLAMP, TUBE (D10.5) art. 95002-41050-08
По запросу
44
BULK HOSE, VACUUM (8X1000) (8X450) art. 95005-80001-50M
По запросу
45
BOLT, FLANGE (8X45) art. 95701-08045-00
По запросу
