модель 2000 года
- Модель CBR1100XX
- Код модели CBR1100XX AC

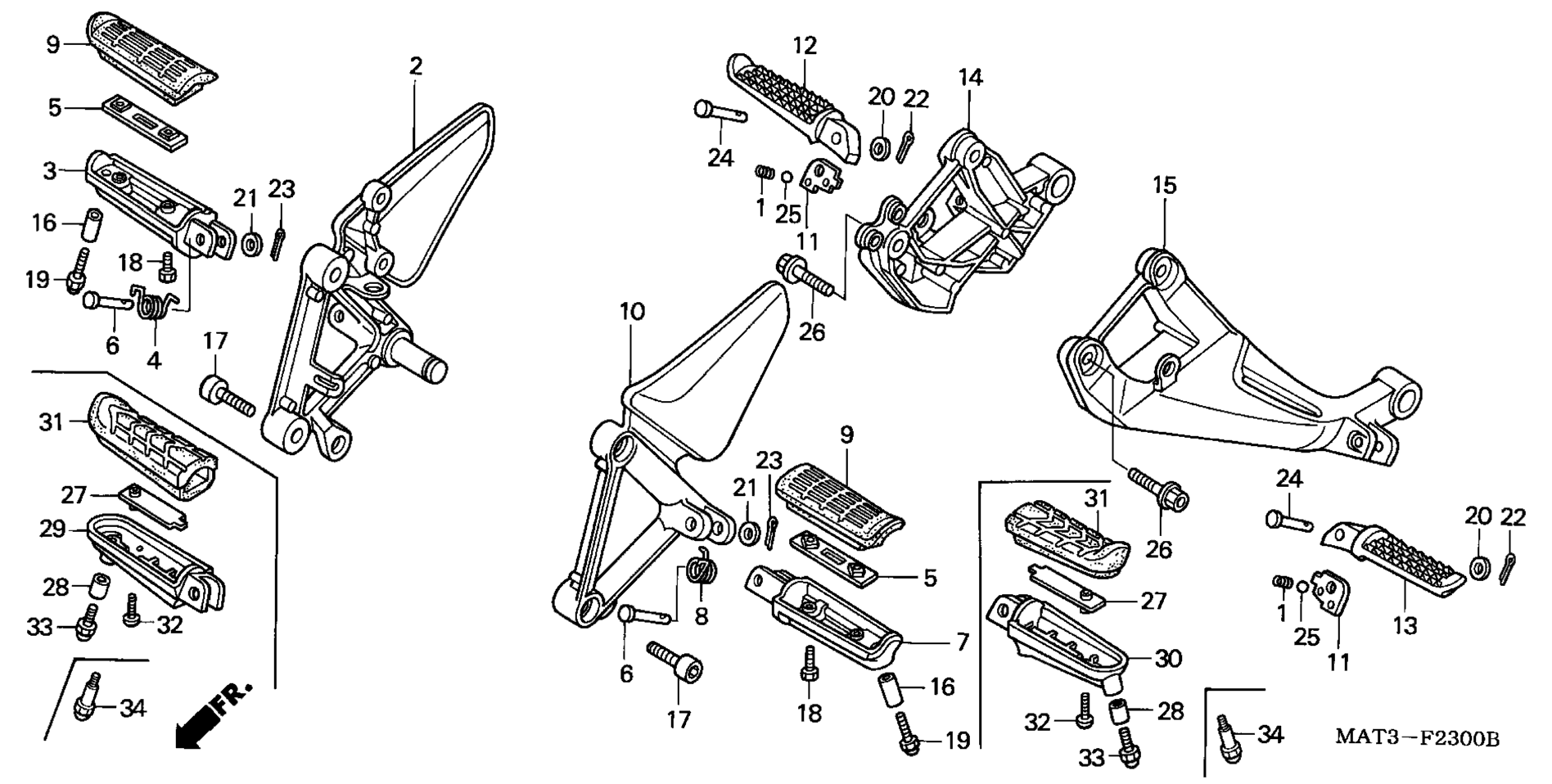

Схема подножка для CBR1100XX AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
HOLDER, R. MAIN STEP art. 50600-MAT-010
По запросу
4
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
6
PIN, STEP BAR art. 50639-ML0-010
По запросу
8
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
10
HOLDER, L. MAIN STEP art. 50700-MAT-010
По запросу
11
PLATE, PILLION STEP CLICK art. 50718-KT7-761
По запросу
12
BAR, R. PILLION STEP art. 50720-K26-305
По запросу
13
BAR, L. PILLION STEP art. 50730-K26-305
По запросу
14
HOLDER, R. PILLION STEP art. 50750-MAT-010
По запросу
15
HOLDER, L. PILLION STEP art. 50760-MAT-010
По запросу
17
BOLT, SOCKET (8X25) art. 90105-MBW-000
По запросу
20
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
21
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
22
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
23
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
24
PIN C, PILLION STEP art. 95015-83000
По запросу
25
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
26
BOLT, FLANGE (8X30) art. 95801-08030-00
По запросу
27
PLATE, STEP SETTING art. 50609-MBW-000
По запросу
28
COLLAR, MAIN STEP art. 50618-MAT-D00
По запросу
29
ARM, R. MAIN STEP art. 50635-MBW-000
По запросу
30
ARM, L. MAIN STEP art. 50645-MBW-000
По запросу
31
RUBBER, MAIN STEP (COO) art. 50661-MBW-000
По запросу
32
BOLT, SPECIAL (5X14) art. 90118-MBW-000
По запросу
33
BOLT, CAP (6X45) art. 92501-06045-0A
По запросу
