модель 2000 года
- Модель CBR1100XX
- Код модели CBR1100XX AC

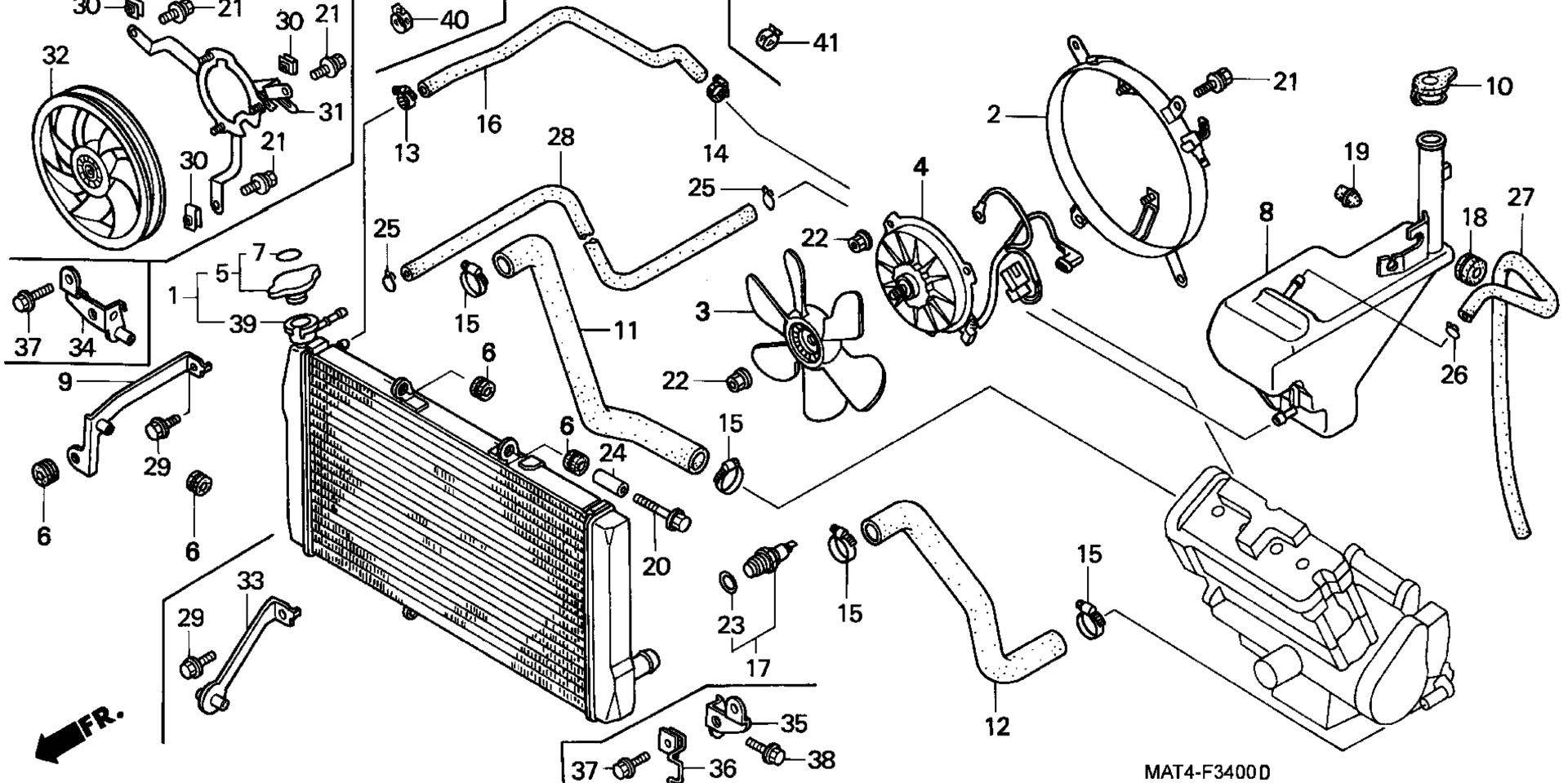

Схема радиатора для CBR1100XX AC
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR art. 19010-MAT-E01
По запросу
4
MOTOR ASSY., FAN art. 19030-MAT-E00
По запросу
5
CAP, RADIATOR art. 19045-MY3-621
По запросу
6
Втулка резиновая Honda art. 19051-KA3-830
По запросу
7
SEAL, RADIATOR CAP (ENGLISH/FRENCH/JAPANESE) art. 19055-MV9-881
По запросу
8
TANK, RADIATOR RESERVE art. 19101-MAT-000
По запросу
10
CAP, RESERVE TANK art. 19109-KPC-640
По запросу
11
HOSE, RADIATOR (UPPER) art. 19501-MAT-E00
По запросу
12
HOSE, RADIATOR (LOWER) art. 19502-MAT-E00
По запросу
15
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
16
TUBE, WATER art. 19511-MAT-770
По запросу
17
SWITCH ASSY., THERMO art. 37760-MT2-003
По запросу
18
RUBBER, SEAT MOUNTING art. 77206-464-000
По запросу
19
CAP, RR. BUMPER art. 84103-443-611
По запросу
21
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
22
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
23
O-RING (13.5X1.4) art. 91307-PH7-660
По запросу
25
CLIP, TUBE (B10) art. 95002-02100
По запросу
26
CLIP, TUBE (C9) art. 95002-50000
По запросу
27
BULK HOSE, VACUUM (5X3000) (5X400) art. 95005-50003-30M
По запросу
28
BULK HOSE, VACUUM (5.5X3000) (5.3X660) art. 95005-55003-20M
По запросу
29
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
30
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
31
SHROUD art. 19015-MAT-E01
По запросу
32
FAN, COOLING art. 19020-MAT-E01
По запросу
33
STAY, RADIATOR art. 19102-MAT-E00
По запросу
34
STAY, R. RADIATOR art. 19515-MAT-E00
По запросу
35
STAY, L. RADIATOR art. 19516-MAT-E00
По запросу
36
GUIDE, HARNESS art. 32105-MAT-E00
По запросу
37
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
38
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
40
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
41
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
