модель 2000 года
- Модель GL1500
- Код модели GL1500A A

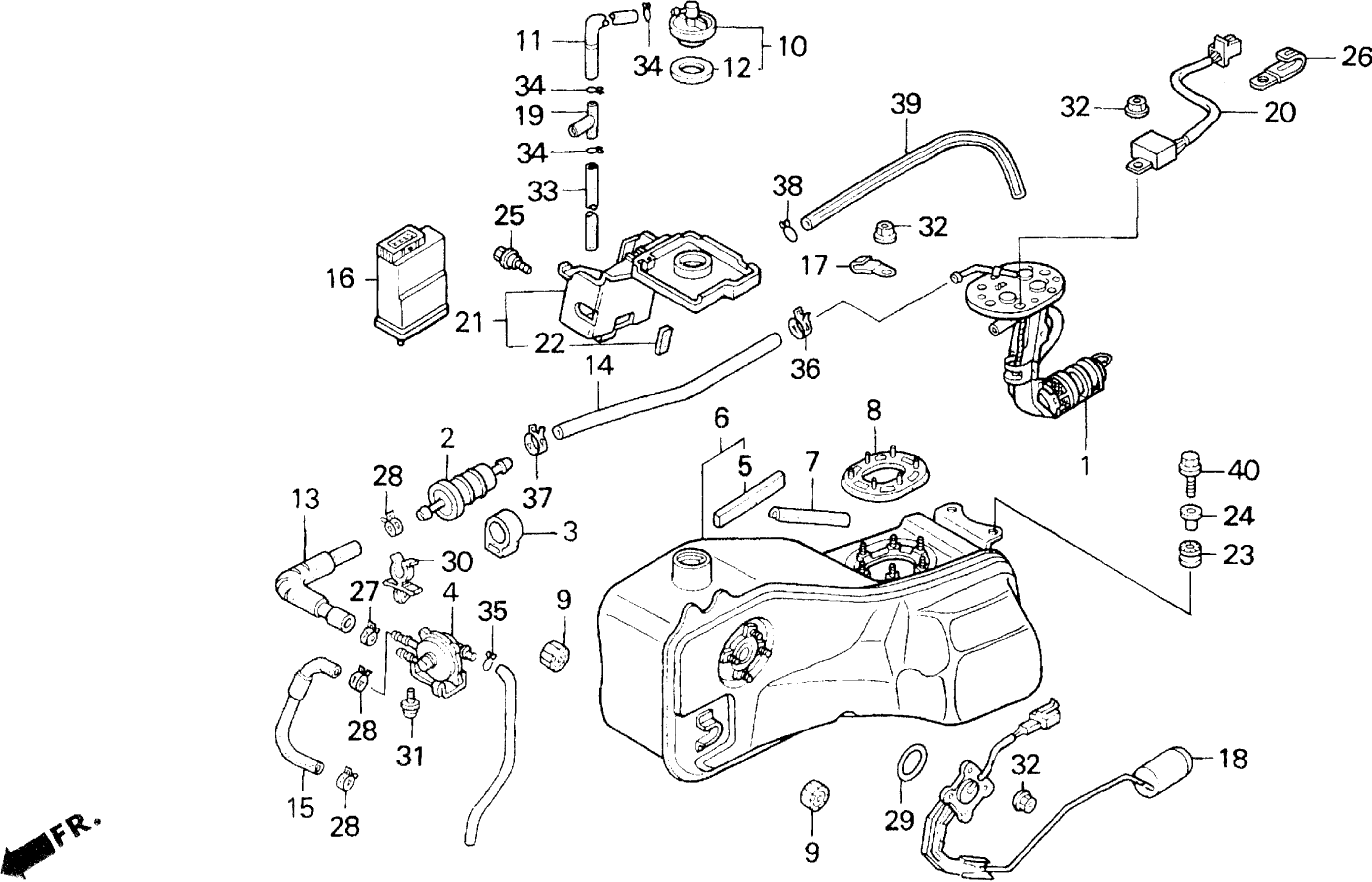

Схема топливного бака для GL1500A A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MAF-000
По запросу
2
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
3
CUSHION, FUEL STRAINER art. 16905-MG7-000
По запросу
4
PETCOCK ASSY., AUTOMATIC FUEL art. 16970-MN5-023
По запросу
5
CUSHION, BATTERY TRAY (A) art. 17509-MN5-000
По запросу
6
TANK, FUEL art. 17510-MZ3-000
По запросу
7
TRIM, FUEL TANK art. 17516-MK7-000
По запросу
8
GASKET, BASE art. 17574-MN5-000
По запросу
9
CUSHION, FR. FUEL TANK art. 17611-MG2-000
По запросу
10
CAP, FUEL FILLER art. 17670-MW5-741
По запросу
11
HOSE, FUEL (4.5X730) art. 17681-MY4-000
По запросу
12
GASKET, FUEL FILLER CAP art. 17682-679-013
По запросу
13
TUBE, L. FUEL art. 17704-MN5-010
По запросу
14
TUBE A, FUEL art. 17707-MN5-000
По запросу
15
TUBE B, FUEL art. 17708-MT2-000
По запросу
16
CONTROL UNIT, ENGINE art. 30410-MZ3-772
По запросу
17
CLAMP, WIRE art. 32111-426-000
По запросу
18
FUEL UNIT art. 37800-MT8-008
По запросу
19
JOINT, THREE WAY art. 36010-PA6-004
По запросу
21
TRAY, FUEL FILLER art. 83502-MT8-000
По запросу
22
CUSHION, SPARK UNIT art. 84102-ML7-000
По запросу
23
RUBBER, FUEL TANK MOUNTING art. 84703-MN5-000
По запросу
24
COLLAR A art. 90001-438-850
По запросу
25
BOLT, SPECIAL (6MM) art. 90106-MY4-930
По запросу
27
CLIP, FUEL HOSE art. 90678-MN5-000
По запросу
28
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
29
O-RING (39.5X5) art. 91305-MC7-000
По запросу
30
CLIP A, FUEL HOSE art. 90602-ZG5-003
По запросу
31
SCREW-WASHER (5X10) art. 93893-05010-08
По запросу
32
NUT, FLANGE (6MM) art. 94050-06080
По запросу
33
BULK HOSE, FUEL (4.5X3000) (95001-450(95001-45001-60M) art. 95001-45003-60M
По запросу
34
CLIP, TUBE (B8) art. 95002-02080
По запросу
35
CLIP, TUBE (B6.5) art. 95002-02650
По запросу
36
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
37
CLAMP, TUBE (D13) art. 95002-41300-08
По запросу
38
CLIP, TUBE (C12) art. 95002-80000
По запросу
39
BULK HOSE, VINYL (8X12X8000) (8X12X760) art. 95003-23008-60M
По запросу
40
BOLT, FLANGE (6X25) art. 95701-06025-08
По запросу
41
COVER SET, PETCOCK art. 16953-ML0-034
По запросу
42
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
43
SCREW-WASHER (4X18) art. 93892-04018-00
По запросу
