модель 2000 года
- Модель GL1500
- Код модели GL1500A A

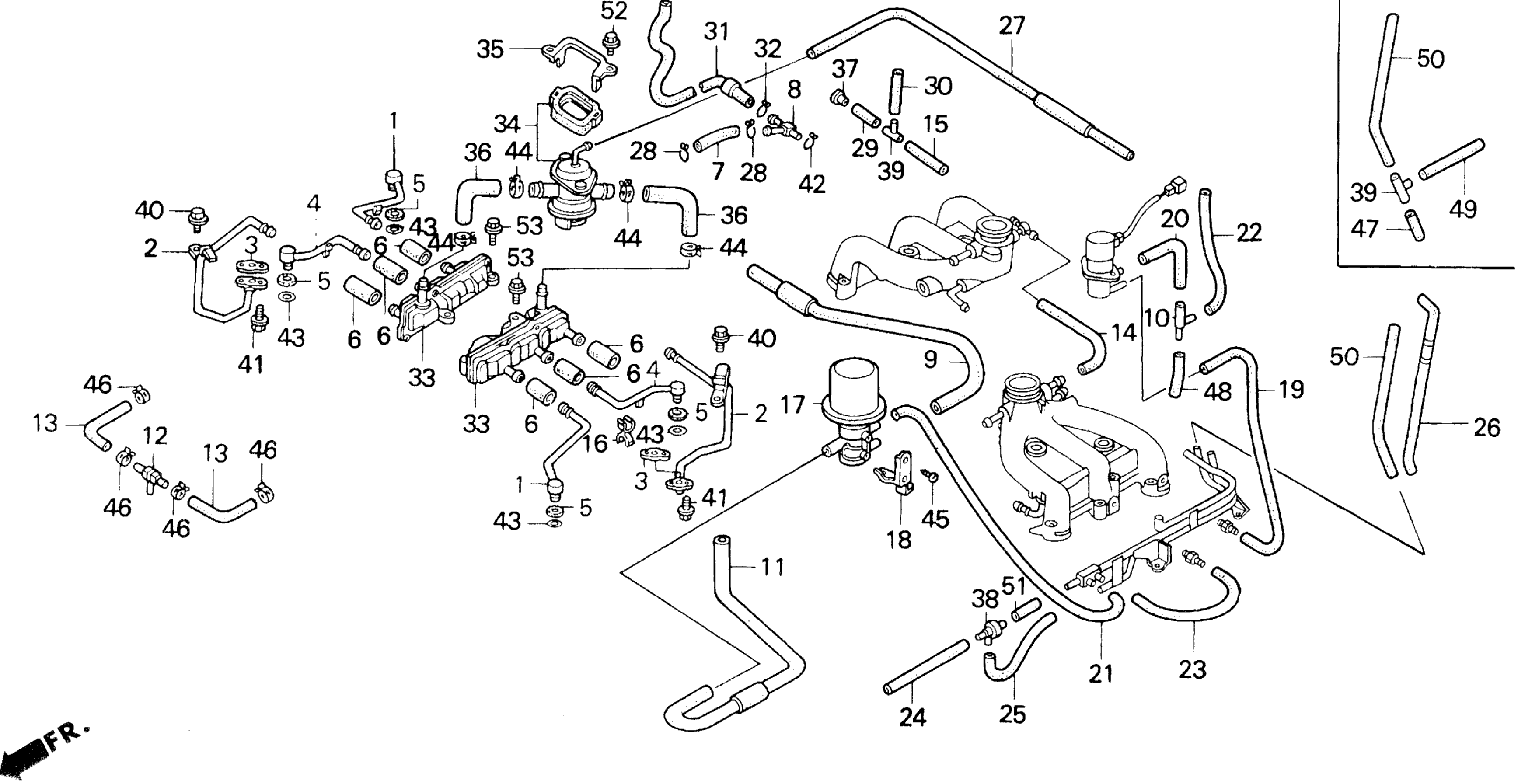

Схема tUBING 2 для GL1500A A
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, AIR FEED (A) art. 17130-MN5-020
По запросу
2
PIPE, AIR FEED (B) art. 17140-MN5-000
По запросу
3
GASKET, AIR FEED PIPE art. 17142-MN5-000
По запросу
4
PIPE, AIR FEED (C) art. 17150-MN5-020
По запросу
5
RUBBER, AIR FEED PIPE art. 17155-MT2-000
По запросу
6
HOSE, AIR FEED (A) art. 17161-MAM-L40
По запросу
7
TUBE A, AIR IN. art. 17162-MN5-000
По запросу
8
JOINT B (THREE-WAY) art. 17163-MN5-000
По запросу
9
TUBE B, AIR IN. art. 17164-MN5-000
По запросу
10
JOINT, AIR INJECTION CONTROL VALVE (THREE-WAY) art. 17165-MY4-000
По запросу
11
TUBE, AIR IN. (F)(YELLOW) art. 17170-MY4-000
По запросу
12
VALVE, CHECK art. 17171-MW5-003
По запросу
13
TUBE, AIR IN. (G) art. 17172-MN5-000
По запросу
14
TUBE, PRESSURE BOOST (C) art. 17173-MN5-000
По запросу
15
TUBE, PRESSURE BOOST (E) art. 17175-MT2-000
По запросу
16
CLAMP J, HOSE art. 17176-MN5-000
По запросу
17
VALVE ASSY., SHOT AIR art. 17340-MT2-003
По запросу
18
STAY, SHOT AIR VALVE art. 17342-MT2-000
По запросу
19
TUBE, PRESSURE BOOST (I) art. 17350-MT8-000
По запросу
20
TUBE, PRESSURE BOOST (J) art. 17351-MT8-000
По запросу
21
TUBE, PRESSURE BOOST (K) art. 17352-MT8-000
По запросу
22
TUBE, PRESSURE BOOST (L) art. 17353-MT8-000
По запросу
23
TUBE, PRESSURE BOOST (M) art. 17354-MT8-000
По запросу
24
TUBE, PRESSURE BOOST (N) art. 17355-MT8-000
По запросу
25
TUBE, PRESSURE BOOST (O) art. 17356-MT8-000
По запросу
26
TUBE, PRESSURE BOOST (P) art. 17357-MY4-000
По запросу
27
TUBE, PRESSURE BOOST (R) art. 17358-MT8-000
По запросу
28
CLIP, BREATHER TUBE art. 17369-KB4-670
По запросу
29
TUBE, PRESSURE BOOST (H) art. 17461-MT2-000
По запросу
30
TUBE (4.5X260) art. 17462-MT8-000
По запросу
31
TUBE (14MM) (4) (GREEN) art. 17472-MT2-000
По запросу
32
CLIP, SUB-TANK HOSE art. 17724-102-700
По запросу
33
CASE ASSY., REED VALVE art. 18610-MW5-000
По запросу
34
VALVE ASSY., AIR INJECTION CONTROL art. 18650-MN5-024
По запросу
35
STAY, AIR INJECTION VALVE art. 18652-MN5-000
По запросу
36
HOSE, AIR IN. art. 18654-MN5-000
По запросу
37
PLUG, SEALING art. 36034-PM6-901
По запросу
38
VALVE, IN. AIR SHOT AIR CHECK art. 36627-MN5-003
По запросу
39
JOINT, THREE WAY (3.5) art. 36010-PA6-004
По запросу
40
BOLT, FLANGE (6X14) art. 90016-MN5-000
По запросу
41
BOLT, SOCKET (6X18) art. 90040-MN5-000
По запросу
42
CLIP, TUBE (B14) art. 90654-MK3-780
По запросу
43
O-RING (9.8X2.4) art. 91305-422-000
По запросу
44
CLAMP, TUBE (D20) art. 91417-SZ3-003
По запросу
45
SCREW, TAPPING (5X10) art. 93904-25180
По запросу
46
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
48
BULK HOSE, VACUUM (3.5X8000) (3.5X35) art. 95005-35008-10M
По запросу
50
BULK HOSE, VACUUM (3.5X8000) (3.5X400) art. 95005-35008-10M
По запросу
51
BULK HOSE, VACUUM (4.5X1000) (4.5X30) art. 95005-45001-10M
По запросу
52
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
53
BOLT, FLANGE (6X25) art. 95701-06025-08
По запросу
