модель 2000 года
- Модель GL1500
- Код модели GL1500A A

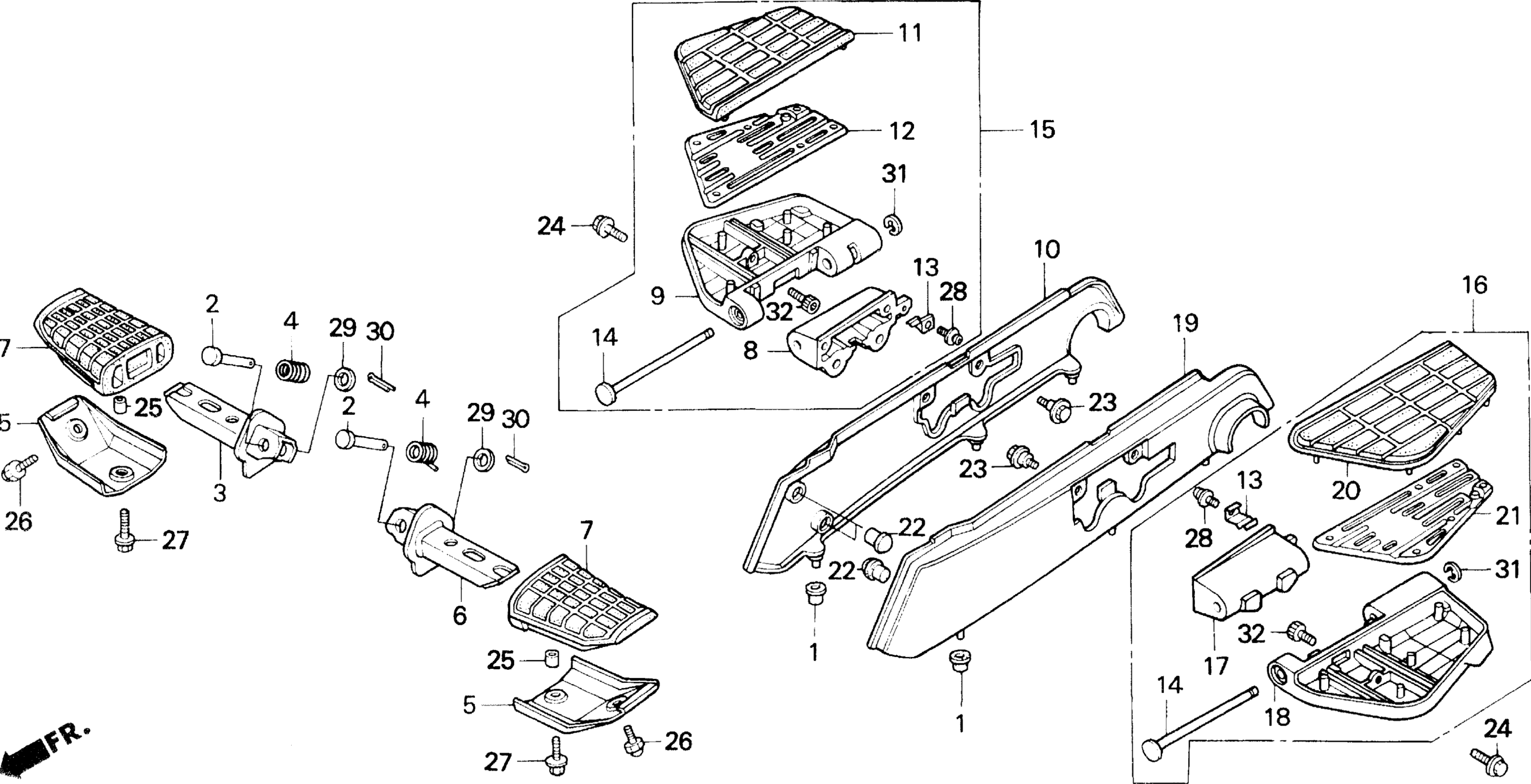

Схема подножка для GL1500A A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, RADIATOR MOUNTING art. 19113-MB1-870
По запросу
2
PIN, STEP PIVOT art. 50603-MN5-000
По запросу
3
BAR, R. STEP art. 50612-MT2-000
По запросу
4
SPRING, STEP RETURN art. 50617-MB1-700
По запросу
5
COVER, STEP (LOWER) art. 50619-MN5-000
По запросу
6
BAR, L. STEP art. 50642-MT2-000
По запросу
7
RUBBER, MAIN STEP art. 50661-MN5-000
По запросу
8
HOLDER, R. PILLION STEP art. 50715-MN5-010
По запросу
9
PLATE, R. PILLION STEP art. 50716-MT8-000
По запросу
10
COVER, R. PILLION STEP HOLDER art. 50717-MW5-000
По запросу
11
RUBBER, R. PILLION STEP art. 50718-MN5-000
По запросу
12
PLATE, R. FOOT art. 50719-MN5-000
По запросу
13
SPRING, PILLION STEP art. 50720-MN5-000
По запросу
14
PIN, PILLION STEP art. 50721-MT8-000
По запросу
15
HOLDER ASSY., R. STEP art. 50730-MT8-000
По запросу
16
HOLDER ASSY., L. STEP art. 50740-MT8-000
По запросу
17
HOLDER, L. PILLION STEP art. 50815-MN5-010
По запросу
18
PLATE, L. PILLION STEP art. 50816-MT8-000
По запросу
19
COVER, L. PILLION STEP HOLDER art. 50817-MW5-000
По запросу
20
RUBBER, L. PILLION STEP art. 50818-MN5-000
По запросу
21
PLATE, L. FOOT art. 50819-MN5-000
По запросу
22
CAP, RR. BUMPER art. 84103-443-611
По запросу
23
BOLT, FLANGE (6MM) art. 90113-GF0-000
По запросу
24
BOLT, FLANGE (8X20) art. 90119-383-000
По запросу
25
COLLAR, RR. SPLASH GUARD art. 90325-197-000
По запросу
26
BOLT, CAP (6X8) art. 92501-06008-0B
По запросу
27
BOLT-WASHER (6X20) art. 93403-06020-00
По запросу
28
SCREW-WASHER (5X12) art. 93893-05012-08
По запросу
29
WASHER (8MM) art. 90451-KAF-000
По запросу
30
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
31
E-RING (7MM) art. 94540-07010
По запросу
32
BOLT, SOCKET (6X16) art. 96600-06016-08
По запросу
