модель 2000 года
- Модель GL1500
- Код модели GL1500CF AC

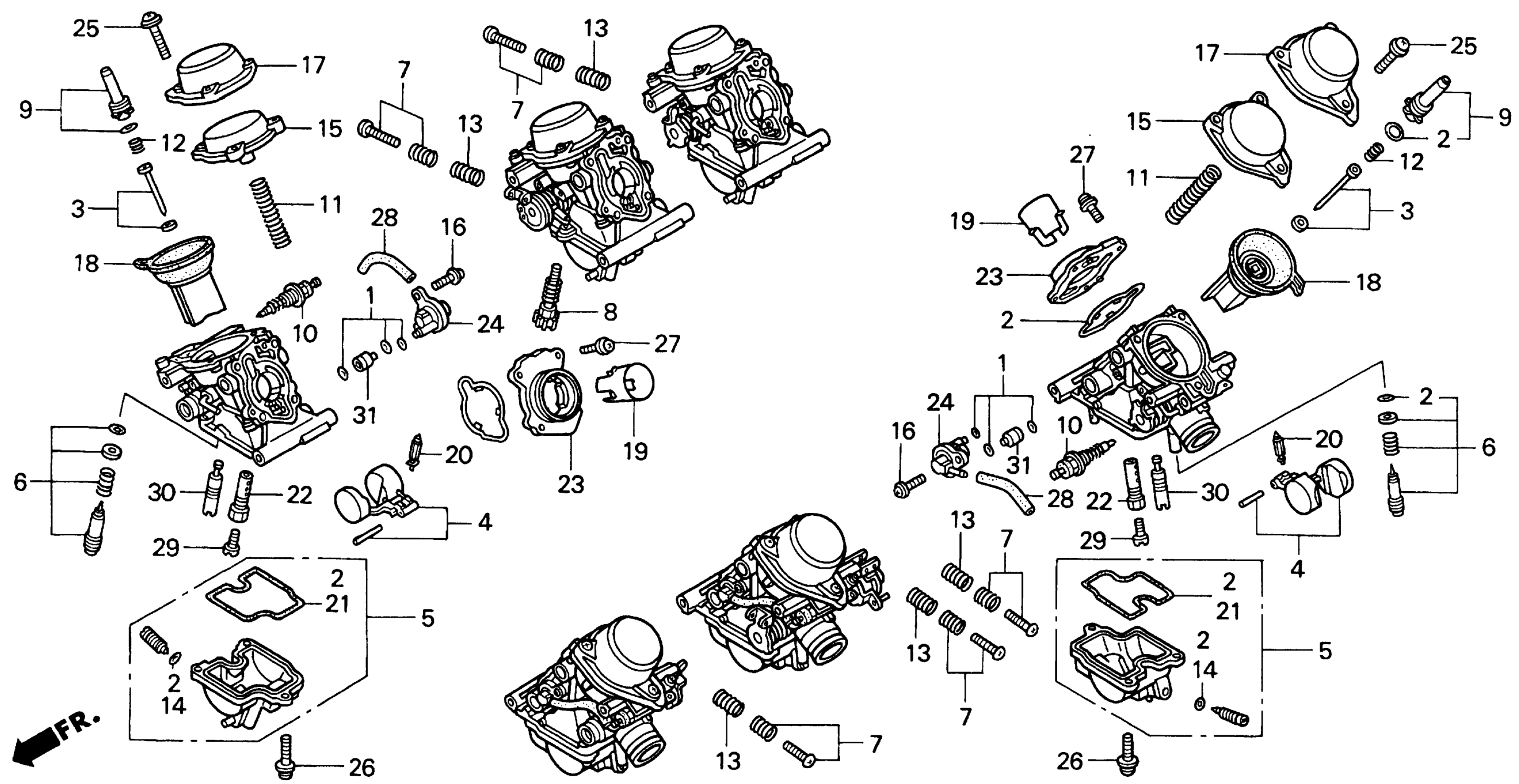

Схема карбюратора COMPONENT PARTS для GL1500CF AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET D art. 16041-MZ5-600
По запросу
2
GASKET SET art. 16010-MZ0-000
По запросу
3
NEEDLE SET, JET art. 16012-MZ0-A00
По запросу
4
FLOAT SET art. 16013-MV4-000
По запросу
5
CHAMBER SET, FLOAT art. 16015-MZ0-000
По запросу
6
SCREW SET art. 16016-MAS-670
По запросу
7
SCREW SET art. 16028-MZ2-E00
По запросу
8
SCREW SET, STOP art. 16029-MZ0-000
По запросу
9
PLATE SET, VALVE art. 16037-MY9-690
По запросу
10
VALVE SET, STARTER art. 16046-KAZ-780
По запросу
11
SPRING, VACUUM PISTON art. 16050-MBY-671
По запросу
12
SPRING, COMPRESSION COIL art. 16051-MV4-000
По запросу
13
SPRING, COMPRESSION COIL art. 16052-KG4-003
По запросу
14
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
15
TOP art. 16107-KAZ-000
По запросу
16
SCREW art. 16108-MW0-750
По запросу
17
COVER, TOP art. 16110-MZ0-000
По запросу
18
PISTON, VACUUM art. 16111-MZ0-A00
По запросу
19
COLLAR, AIR FUNNEL SETTING art. 16141-MZ0-A00
По запросу
20
VALVE, FLOAT art. 16155-413-751
По запросу
21
GASKET, FLOAT CHAMBER art. 16163-KEA-000
По запросу
22
HOLDER, NEEDLE JET art. 16165-MZ0-670
По запросу
23
PLATE, FUNNEL SETTING art. 16188-MZ0-000
По запросу
24
VALVE ASSY., AIR CUT art. 16510-MZ2-650
По запросу
25
SCREW-WASHER (4X18) art. 93892-04018-00
По запросу
26
SCREW-WASHER (5X16) art. 93892-05016-00
По запросу
27
SCREW-WASHER (4X14) art. 93893-04014-07
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X60) art. 95005-35001-20M
По запросу
29
JET, MAIN (#100) art. 99101-GHB-1000
По запросу
30
JET, SLOW (#35) art. 99103-MT2-0350
По запросу
31
JET (#120) art. 99108-MY1-1200
По запросу
