модель 2000 года
- Модель GL1500
- Код модели GL1500CF AC

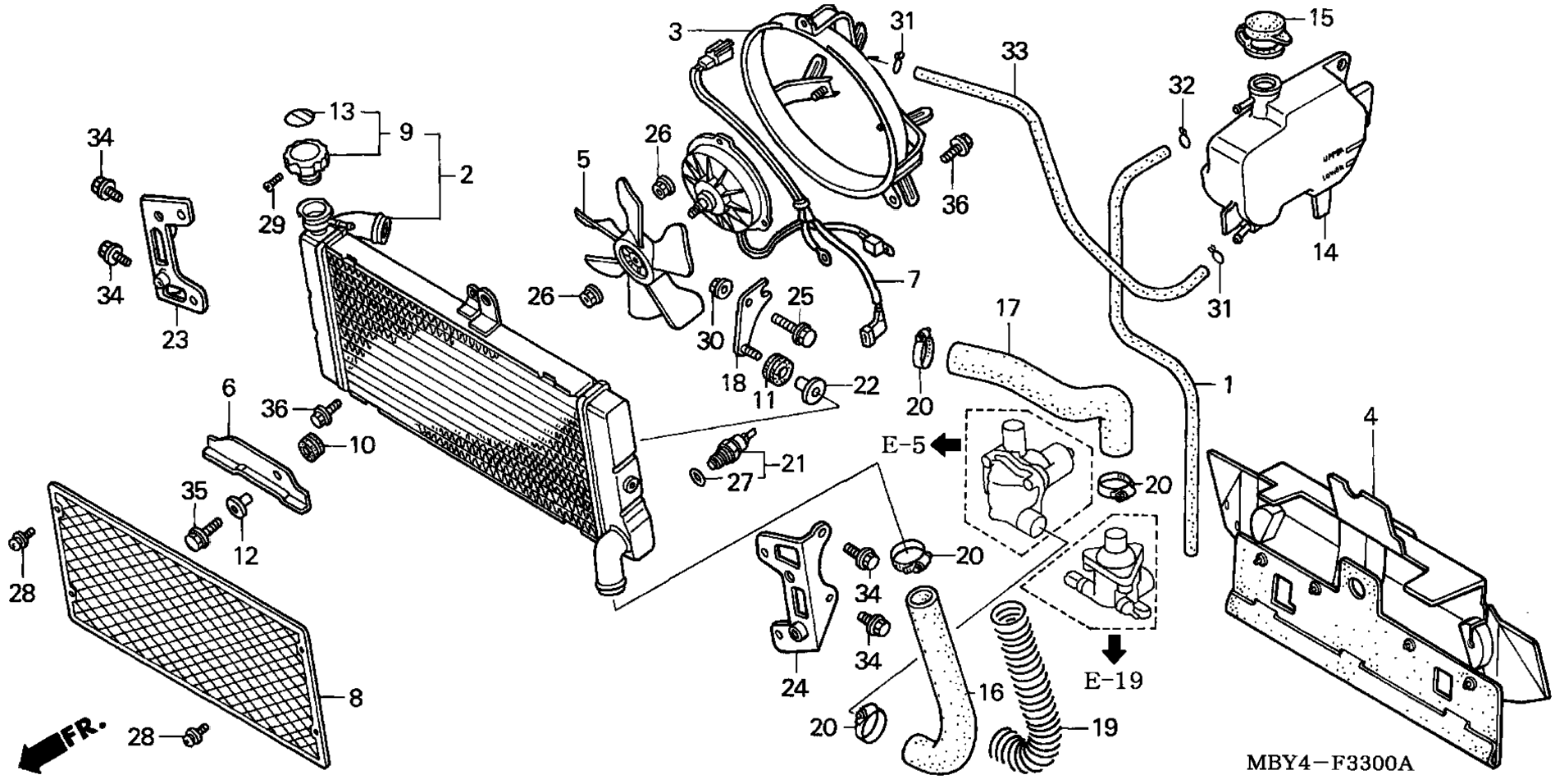

Схема радиатора для GL1500CF AC
Схема
Детали
Номер
Наименование детали
Цена
1
BULK HOSE, VACUUM (5X3000) (5X650) art. 95005-50003-30M
По запросу
2
RADIATOR (TOYO) art. 19010-MBY-003
По запросу
3
SHROUD art. 19015-MBY-003
По запросу
4
PLATE, AIR GUIDE art. 19020-MBY-000
По запросу
5
FAN, COOLING (TEC) art. 19020-MM5-003
По запросу
6
PLATE, AIR GUIDE (UPPER) art. 19021-MZ0-000
По запросу
7
MOTOR ASSY., FAN art. 19030-MBY-003
По запросу
8
GRILLE, RADIATOR art. 19032-MZ0-000
По запросу
9
CAP, RADIATOR art. 19045-MY3-621
По запросу
10
Втулка резиновая Honda art. 19051-KA3-830
По запросу
11
RUBBER, RADIATOR MOUNTING art. 19051-KA4-700
По запросу
12
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
13
SEAL, RADIATOR CAP (ENGLISH) art. 19055-MV9-881
По запросу
14
TANK, RADIATOR RESERVE art. 19101-MZ0-000
По запросу
15
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
16
HOSE, RADIATOR (LOWER) art. 19115-MZ0-000
По запросу
17
HOSE, RADIATOR (UPPER) art. 19116-MZ0-000
По запросу
18
STAY, RADIATOR art. 19120-MZ0-000
По запросу
19
PROTECTOR, RADIATOR HOSE art. 19123-MBY-000
По запросу
20
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
21
SWITCH ASSY., THERMO art. 37760-MT2-003
По запросу
22
COLLAR, CHAIN CASE TAIL art. 40521-437-000
По запросу
23
STAY A, R. RADIATOR COVER art. 64255-MBY-000
По запросу
24
STAY A, L. RADIATOR COVER art. 64355-MBY-000
По запросу
25
BOLT, FLANGE (10X50) art. 90102-MZ0-000
По запросу
26
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
27
O-RING (13.5X1.4) art. 91307-PH7-660
По запросу
28
SCREW-WASHER (4X10) art. 93891-04010-07
По запросу
29
SCREW, TAPPING (3X8) art. 93901-22180
По запросу
30
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
31
CLIP, TUBE (B10) art. 95002-02100
По запросу
32
CLIP, TUBE (C9) art. 95002-50000
По запросу
33
TUBE, RADIATOR art. 17309-MZ0-000
По запросу
34
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
35
BOLT, FLANGE (6X22) art. 95701-06022-07
По запросу
36
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
