модель 2000 года
- Модель GL1500
- Код модели GL1500CF AC

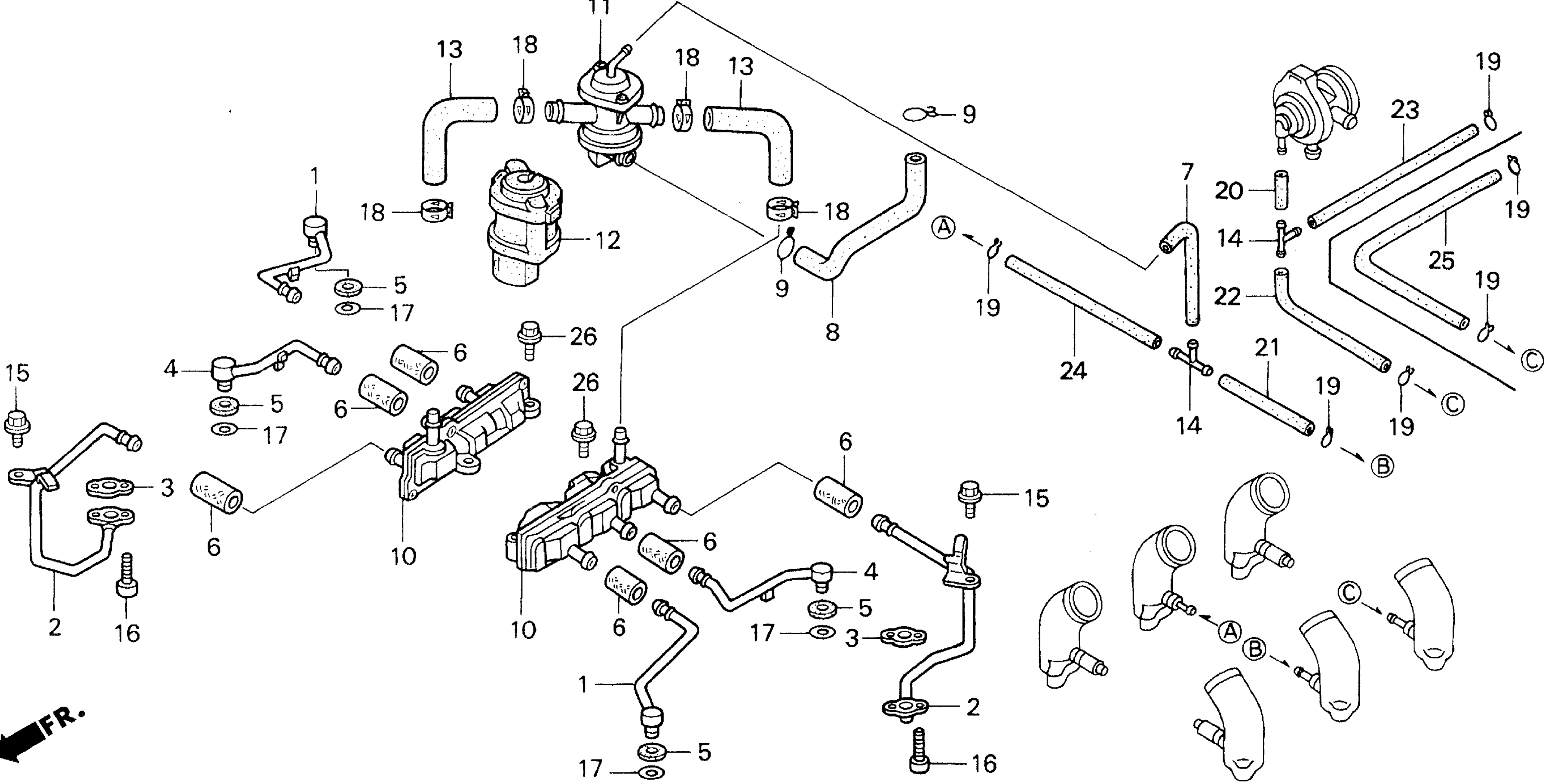

Схема трубки для GL1500CF AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, AIR FEED (A) art. 17130-MN5-020
По запросу
2
PIPE, AIR FEED (B) art. 17140-MN5-000
По запросу
3
GASKET, AIR FEED PIPE art. 17142-MN5-000
По запросу
4
PIPE, AIR FEED (C) art. 17150-MN5-020
По запросу
5
RUBBER, AIR FEED PIPE art. 17155-MT2-000
По запросу
6
HOSE, AIR FEED (A) art. 17161-MAM-L40
По запросу
7
TUBE A, PRESSURE BOOST art. 17161-MZ0-000
По запросу
8
TUBE A, AIR IN. art. 17162-MZ0-000
По запросу
9
CLIP, BREATHER TUBE art. 17369-KB4-670
По запросу
10
CASE ASSY., REED VALVE art. 18610-MW5-000
По запросу
11
CONTROL VALVE ASSY., PULSE SECONDARY AIR INJECTION art. 18650-MZ0-771
По запросу
12
COVER, AIR INJECTION CONTROL VALVE art. 18653-MZ0-000
По запросу
13
HOSE, AIR IN. art. 18654-MZ0-000
По запросу
14
JOINT, THREE WAY art. 36010-PA6-004
По запросу
15
BOLT, FLANGE (6X14) art. 90016-MN5-000
По запросу
16
BOLT, SOCKET (6X18) art. 90040-MN5-000
По запросу
17
O-RING (9.8X2.4) art. 91305-422-000
По запросу
18
CLAMP, FUEL TUBE (D20) (CHUO HATSUJO) art. 91417-SZ3-003
По запросу
19
CLIP, TUBE (B7) art. 95002-02070
По запросу
20
BULK HOSE, VACUUM (3.5X8000) (3.5X55) art. 95005-35008-10M
По запросу
21
BULK HOSE, VACUUM (3.5X8000) (3.5X145) art. 95005-35008-10M
По запросу
22
BULK HOSE, VACUUM (3.5X8000) (3.5X190) art. 95005-35008-10M
По запросу
23
BULK HOSE, VACUUM (3.5X8000) (3.5X255) art. 95005-35008-10M
По запросу
24
BULK HOSE, VACUUM (3.5X8000) (3.5X260) art. 95005-35008-10M
По запросу
26
BOLT, FLANGE (6X25) art. 95701-06025-08
По запросу
