модель 2007 года
- Модель VFR 800
- Код модели VFR800 AC

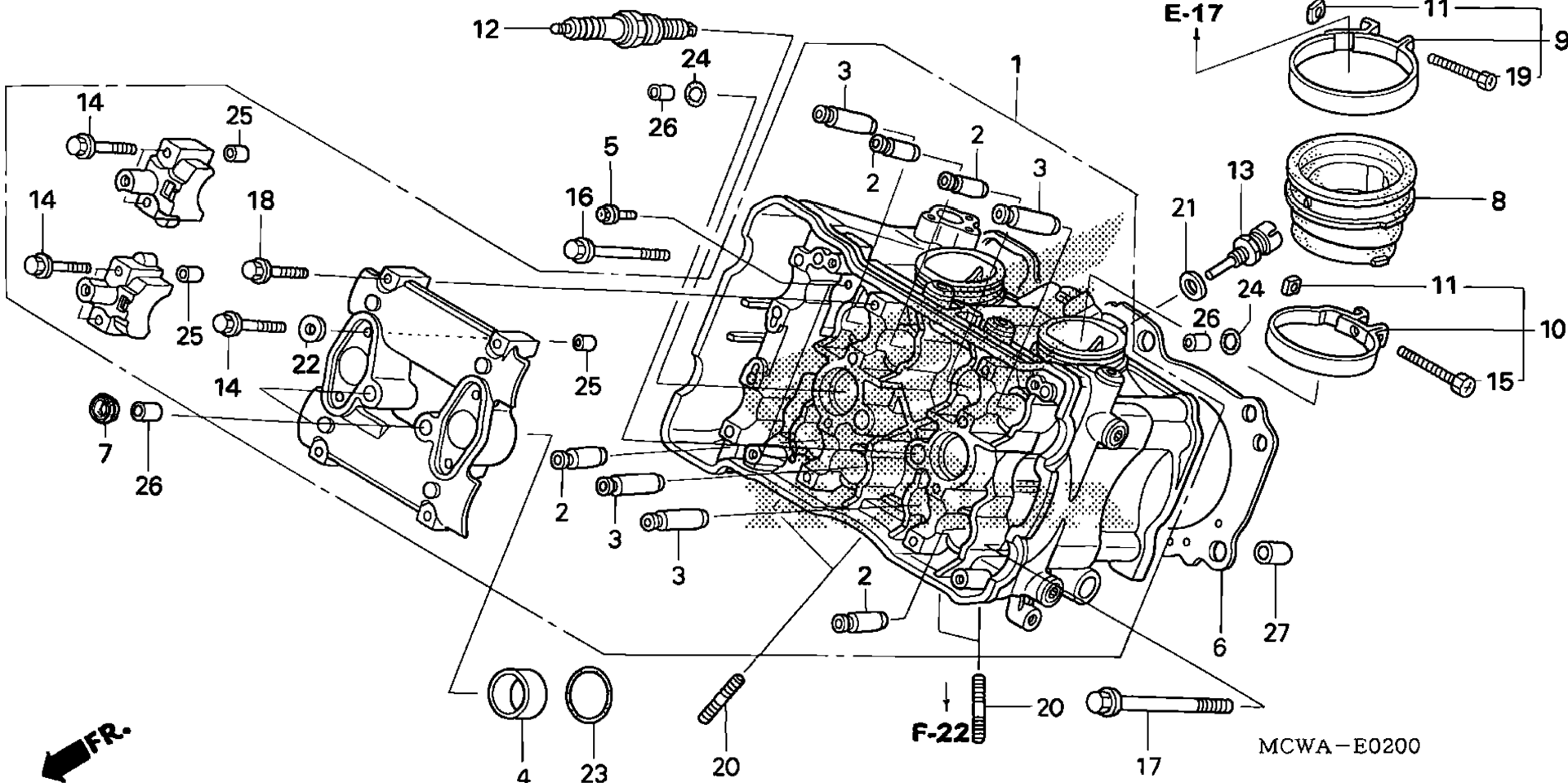

Схема головки блока цилиндров (FR.) для VFR800 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD ASSY., FR. art. 12010-MCW-000
По запросу
2
GUIDE A, VALVE (OVER SIZE) art. 12204-MCW-305
По запросу
3
GUIDE B, VALVE (OVER SIZE) art. 12205-MCW-305
По запросу
4
COLLAR (25MM) art. 12217-MBG-000
По запросу
5
BOLT, ORIFICE art. 12217-MCE-000
По запросу
6
GASKET, FR. CYLINDER HEAD art. 12251-MCW-013
По запросу
7
GASKET C, HEAD COVER art. 12396-MBG-000
По запросу
8
INSULATOR, THROTTLE BODY art. 16211-MCW-D00
По запросу
9
BAND, INSULATOR art. 16217-MCW-000
По запросу
10
BAND B, INSULATOR art. 16218-MCW-000
По запросу
11
NUT, SQUARE (5MM) art. 16222-MV4-300
По запросу
12
SPARK PLUG (IMR8B-9H) (NGK) art. 31911-MCW-003
По запросу
12
SPARK PLUG (IMR9B-9H) (NGK) art. 31912-MCW-003
По запросу
12
SPARK PLUG (VNH24Z) (DENSO) art. 31921-MCW-004
По запросу
12
SPARK PLUG (VNH27Z) (DENSO) art. 31922-MCW-004
По запросу
13
SENSOR ASSY., WATER TEMPERATURE art. 37870-MBG-003
По запросу
14
BOLT, FLANGE (6X45) art. 90002-MCW-000
По запросу
15
BOLT, RECESSED (5X32) art. 90005-MM4-000
По запросу
16
BOLT, FLANGE (6X75) (NSHF) art. 90006-GHB-780
По запросу
17
BOLT-WASHER (9X100) art. 90007-MCW-000
По запросу
18
BOLT, FLANGE (6X37) art. 90016-KT7-000
По запросу
19
BOLT, RECESSED (5X28) art. 90023-MM5-000
По запросу
20
BOLT, STUD (6X22) art. 90035-MW4-000
По запросу
21
WASHER, SPECIAL (12MM) art. 90454-MC7-000
По запросу
22
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
23
O-RING (24.5X1.9) art. 91307-PY4-003
По запросу
24
O-RING (9.8X1.9) (ARAI) art. 91317-P4V-004
По запросу
25
Палец 8X14 Honda art. 94301-08140
от 221 ₽
26
PIN, DOWEL (10X16) art. 94301-10160
По запросу
27
PIN, DOWEL (12X20) art. 94301-12200
По запросу
