модель 2007 года
- Модель VFR 800
- Код модели VFR800 AC

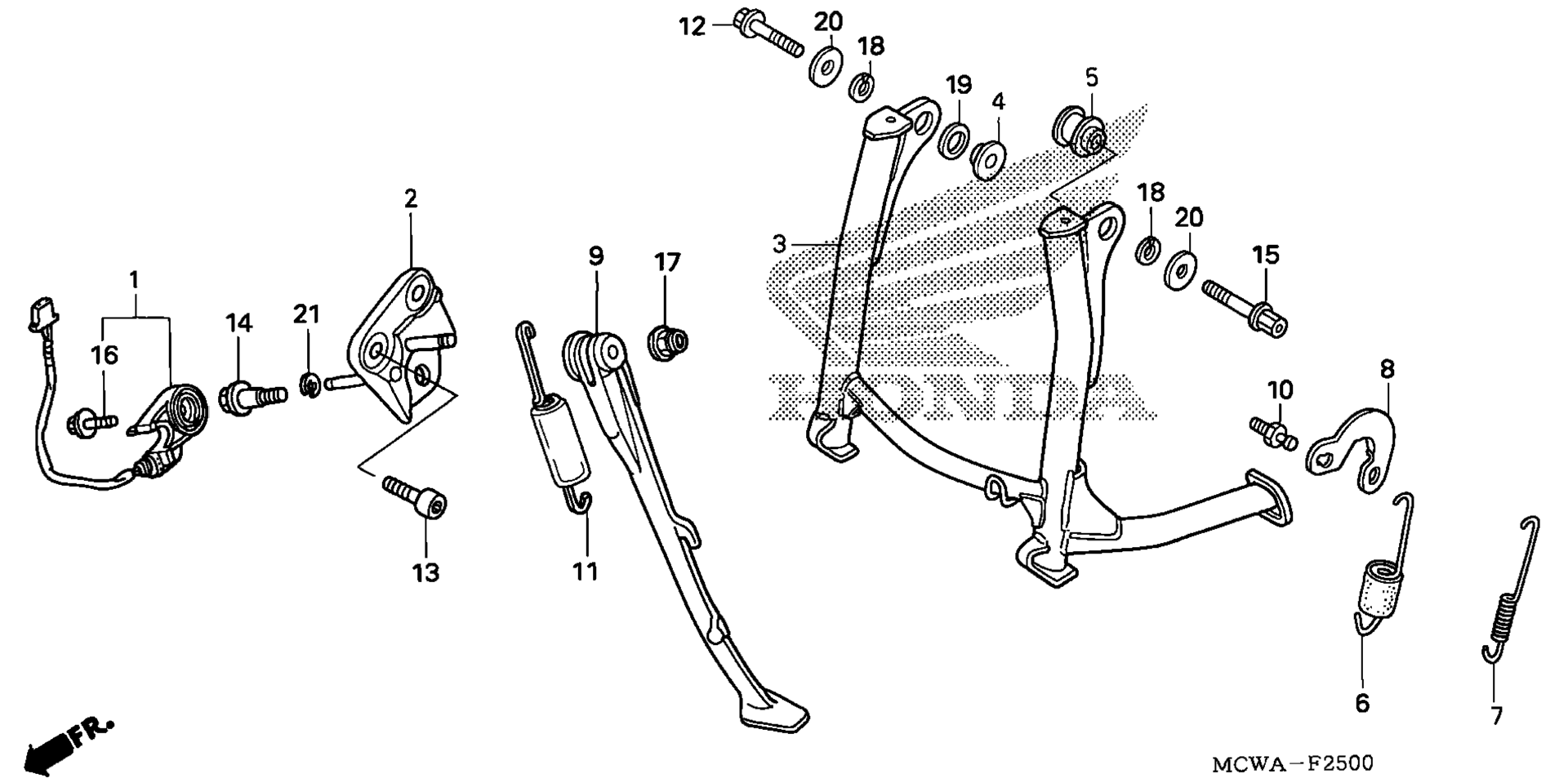

Схема подставки для VFR800 AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH SET, SIDE STAND art. 35700-MCW-305
По запросу
2
BRACKET, SIDE STAND art. 50150-MCW-D00
По запросу
3
STAND, MAIN art. 50500-MCW-D00
По запросу
4
COLLAR, R. MAIN STAND art. 50503-MCP-900
По запросу
5
COLLAR, L. MAIN STAND art. 50504-MBG-000
По запросу
6
SPRING ASSY., MAIN STAND art. 50520-MZ7-000
По запросу
7
SUB-SPRING, MAIN STAND art. 50523-MZ7-610
По запросу
8
PLATE, MAIN STAND SPRING art. 50527-MBG-000
По запросу
9
BAR, SIDE STAND (COO) art. 50530-MJM-305
По запросу
9
BAR, SIDE STAND art. 50530-MCW-D00
По запросу
10
HOOK, MAIN STAND SPRING art. 50538-ML7-000
По запросу
11
SPRING ASSY., SIDE STAND art. 50540-MBB-000
По запросу
12
BOLT, FLANGE (10X35) (LEFT HAND THREAD) art. 90105-MCW-D00
По запросу
13
BOLT, SOCKET (10X26) art. 90106-MAT-000
По запросу
14
BOLT, SIDE STAND PIVOT art. 90108-MK6-670
По запросу
15
BOLT, SPECIAL (10X47) art. 90130-MCW-D00
По запросу
16
BOLT, SPECIAL (6X16) art. 90147-MCE-950
По запросу
17
NUT, SIDE STAND art. 90203-MF9-710
По запросу
18
WASHER, SPRING (24X18) art. 90551-SE0-000
По запросу
19
WASHER (18.5MM) art. 90590-KK7-000
По запросу
20
WASHER, PLAIN (10MM) art. 94103-10700
По запросу
21
E-RING (6MM) art. 94540-06018
По запросу
