модель 2007 года
- Модель VFR 800
- Код модели VFR800 AC

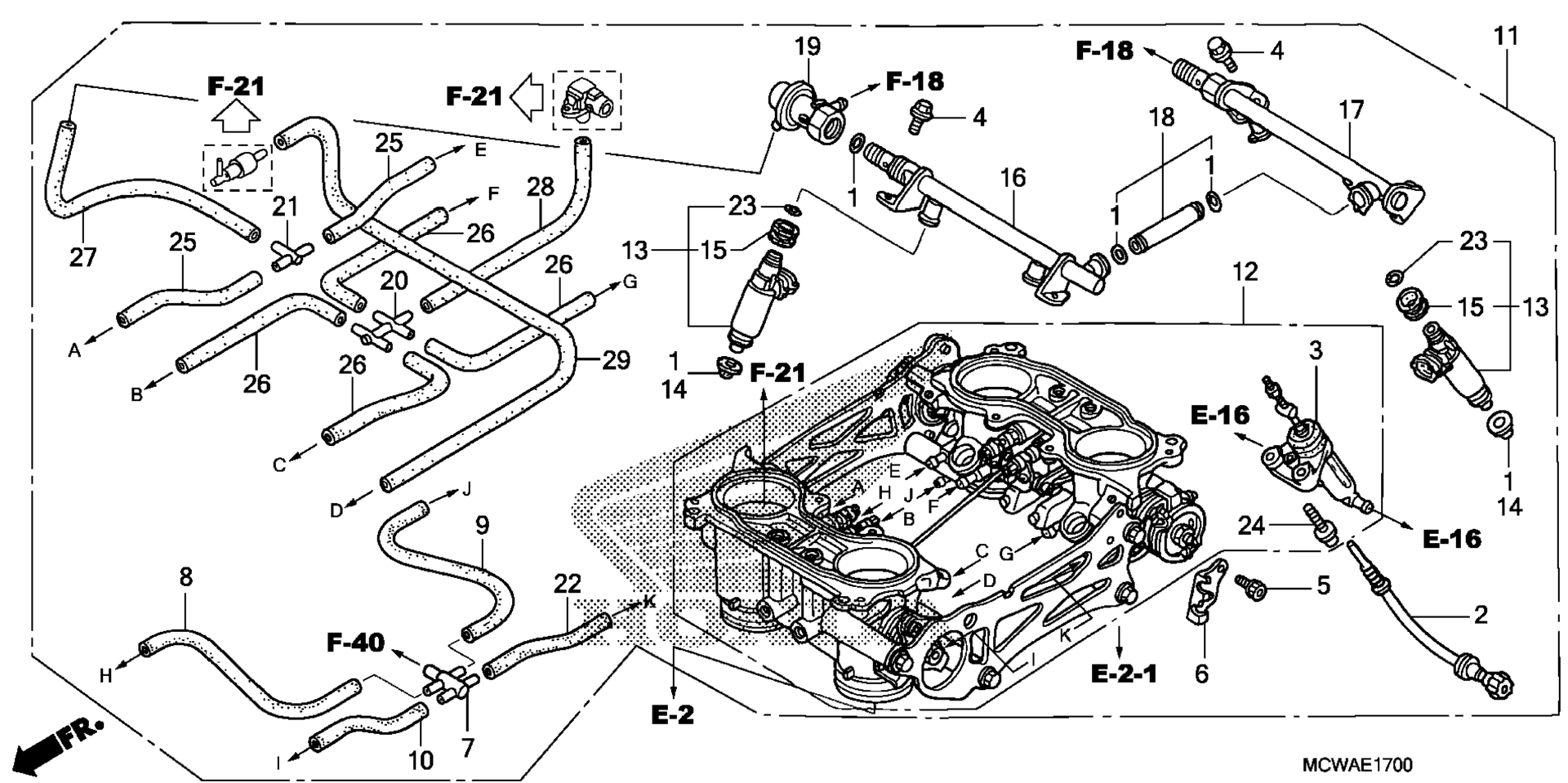

Схема дроссельного узла (ASSY.) для VFR800 AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MCW-003
По запросу
2
SCREW SET, STOP art. 16029-MCW-003
По запросу
3
WAX ASSY. art. 16044-MCW-003
По запросу
4
BOLT, FLANGE (6X12) art. 16080-MCJ-003
По запросу
5
BOLT, SOCKET (5X8) art. 16081-MCW-003
По запросу
6
STAY, WIRE art. 16169-MCW-013
По запросу
7
T-JOINT art. 16180-ME5-761
По запросу
8
TUBE art. 16197-MBW-L11
По запросу
9
TUBE art. 16198-MCW-L01
По запросу
10
TUBE art. 16199-MCW-L01
По запросу
11
BODY ASSY., THROTTLE (GQ39B A) art. 16400-MCW-K01
По запросу
12
BODY ASSY., THROTTLE art. 16401-MCW-K01
По запросу
13
INJECTOR ASSY., FUEL art. 16450-MEL-003
По запросу
14
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
15
CUSHION RING, INJECTOR art. 16473-P7A-004
По запросу
16
PIPE, FR. FUEL art. 16610-MCW-003
По запросу
17
PIPE, RR. FUEL art. 16620-MCW-003
По запросу
18
PIPE SET, FUEL art. 16630-MCW-003
По запросу
19
REGULATOR ASSY., PRESSURE art. 16740-MCW-013
По запросу
20
JOINT, FIVE-WAY art. 17201-MCJ-003
По запросу
21
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
22
TUBE art. 19199-MCW-L01
По запросу
23
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
24
SCREW-WASHER (6X20) art. 93892-06020-00
По запросу
25
BULK HOSE, VACUUM (3.5X1000) (3.5X70) art. 95005-35001-20M
По запросу
26
BULK HOSE, VACUUM (3.5X1000) (3.5X90) art. 95005-35001-20M
По запросу
27
BULK HOSE, VACUUM (3.5X1000) (3.5X170) art. 95005-35001-20M
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X240) art. 95005-35001-20M
По запросу
29
BULK HOSE, VACUUM (3.5X1000) (3.5X300) art. 95005-35001-20M
По запросу
