модель 2011 года
- Модель NT700
- Код модели NT700VA AC

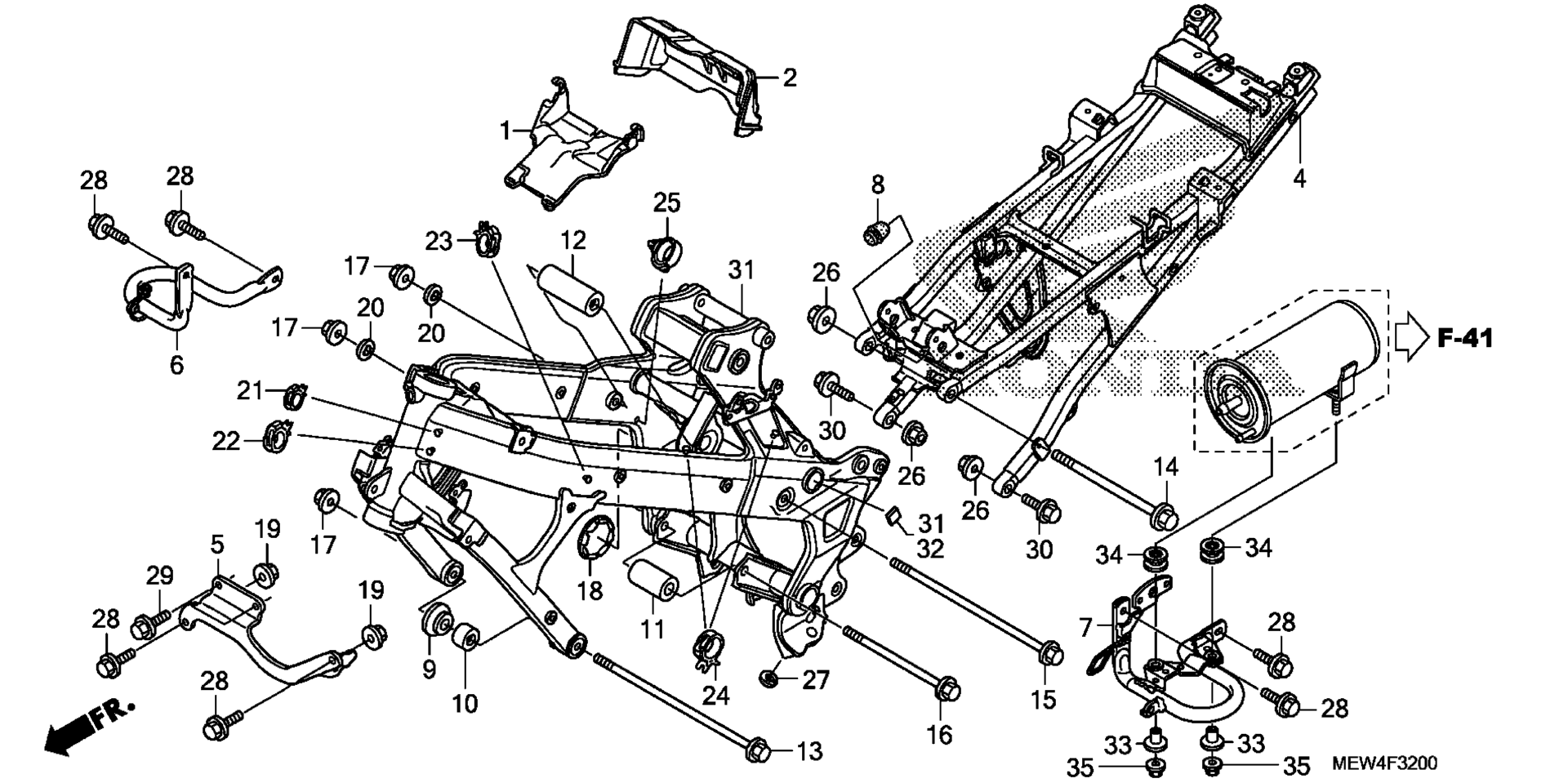

Схема рамы для NT700VA AC
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, FR. HEAT GUARD art. 19130-MEW-920
По запросу
2
GUARD, RR. HEAT art. 19131-MEW-920
По запросу
4
RAIL, SEAT art. 50200-MEW-920
По запросу
5
PLATE, FR. CROSS art. 50260-MEW-920
По запросу
6
GUARD, R. ENGINE art. 50270-MEW-920
По запросу
7
GUARD, L. ENGINE art. 50280-MEW-L01
По запросу
8
RUBBER, STOPPER art. 50353-HA7-670
По запросу
9
COLLAR, R. FR. ENGINE HANGER art. 50353-MBL-610
По запросу
10
COLLAR A, L. ENGINE HANGER art. 50355-MEW-920
По запросу
11
COLLAR D, ENGINE HANGER art. 50358-MEW-920
По запросу
12
COLLAR C, L. ENGINE HANGER (24X65) art. 50359-MEW-920
По запросу
13
BOLT, ENGINE HANGER (10X270) art. 90102-MN8-000
По запросу
14
BOLT, FLANGE (12X205) art. 90110-MEW-920
По запросу
15
BOLT, FLANGE (10X265) art. 90112-MEW-920
По запросу
16
BOLT, FLANGE (10X185) art. 90118-MEW-920
По запросу
17
Гайка 10мм Honda art. 94050-10000
По запросу
18
CAP, PIVOT art. 90302-MZ8-G20
По запросу
19
NUT, FLANGE (M8X1.25) (SELF-LOCK) art. 90309-428-731
По запросу
20
WASHER (10.5X25) art. 90405-MEW-920
По запросу
21
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
22
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
23
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
24
CLIP, CABLE (30MM) art. 90690-GHB-681
По запросу
25
CLIP, WIRE HARNESS (BLACK) art. 91558-SD5-003
По запросу
26
NUT, FLANGE (12MM) art. 94050-12000
По запросу
27
E-RING (6MM) art. 94540-06018
По запросу
28
BOLT, FLANGE (8X20) art. 96300-08020-00
По запросу
29
BOLT, FLANGE (8X55) art. 96300-08055-00
По запросу
30
BOLT, FLANGE (12X70) (DR) art. 96400-12070-00
По запросу
31
FRAME SET art. 50010-MEW-D40
По запросу
32
FASTENER B, DUAL LOCK (20X20) art. 64243-MEW-920
По запросу
33
COLLAR, SETTING art. 61104-422-000
По запросу
34
RUBBER B, SIDE SHELTER art. 64122-KV0-000
По запросу
35
NUT, FLANGE (6MM) art. 94050-06070
По запросу
