модель 2011 года
- Модель NT700
- Код модели NT700VA AC

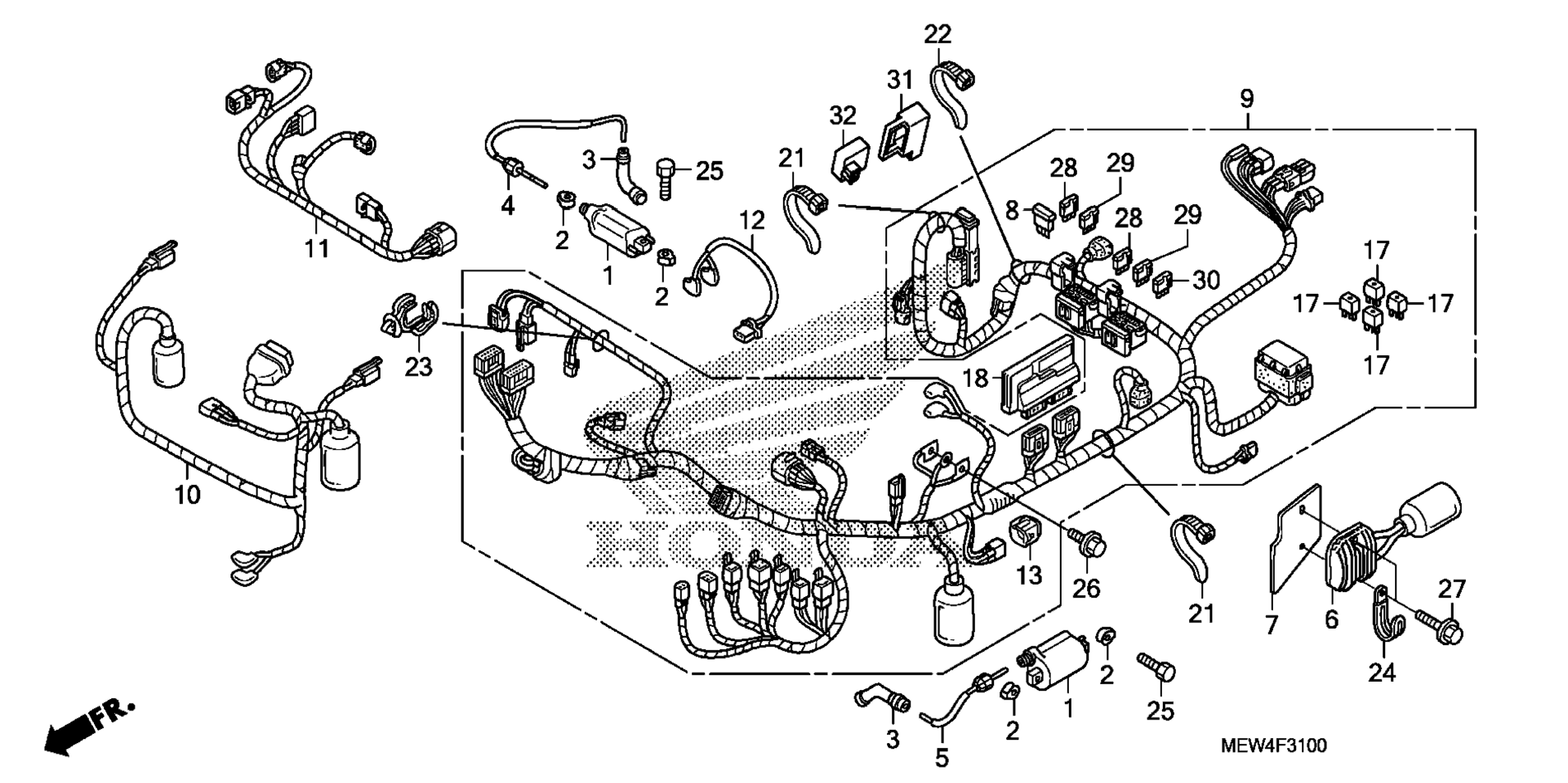

Схема жгута проводов / IGNITION COIL для NT700VA AC
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания art. 30500-MBG-003
По запросу
2
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
3
CAP ASSY., NOISE SUPPRESSOR (NGK) art. 30700-MEW-922
По запросу
4
WIRE ASSY., FR. IGNITION art. 30731-MEW-920
По запросу
5
WIRE ASSY., RR. IGNITION art. 30732-MEW-920
По запросу
6
RECTIFIER ASSY., REGULATE art. 31600-MEW-921
По запросу
7
PLATE, REGULATE RECTIFIER art. 31601-MEW-920
По запросу
8
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
9
WIRE HARNESS art. 32100-MEW-L10
По запросу
10
SUB-HARNESS, FR. art. 32102-MEW-L10
По запросу
11
SUB-HARNESS, THROTTLE BODY art. 32105-MEW-D40
По запросу
12
SUB-HARNESS, FR. IGNITION art. 32109-MEW-920
По запросу
13
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
17
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
18
PGM-FI UNIT art. 38770-MEW-L02
По запросу
21
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
22
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
23
CLIP, WIRE HARNESS (25MM) art. 90683-SA0-003
По запросу
24
CLIP, WIRE art. 91406-166-000
По запросу
25
BOLT, HEX. (6X22) art. 92101-06022-4J
По запросу
26
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
27
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
28
FUSE, MINI (10A) art. 98200-41000
По запросу
29
FUSE, MINI (20A) art. 98200-42000
По запросу
30
FUSE, MINI (30A) art. 98200-43000
По запросу
31
CUSHION, RELAY art. 30401-MEW-L01
По запросу
32
RELAY, TURN SIGNAL POSITION art. 38301-MCV-N11
По запросу
