модель 2011 года
- Модель NT700
- Код модели NT700VA AC

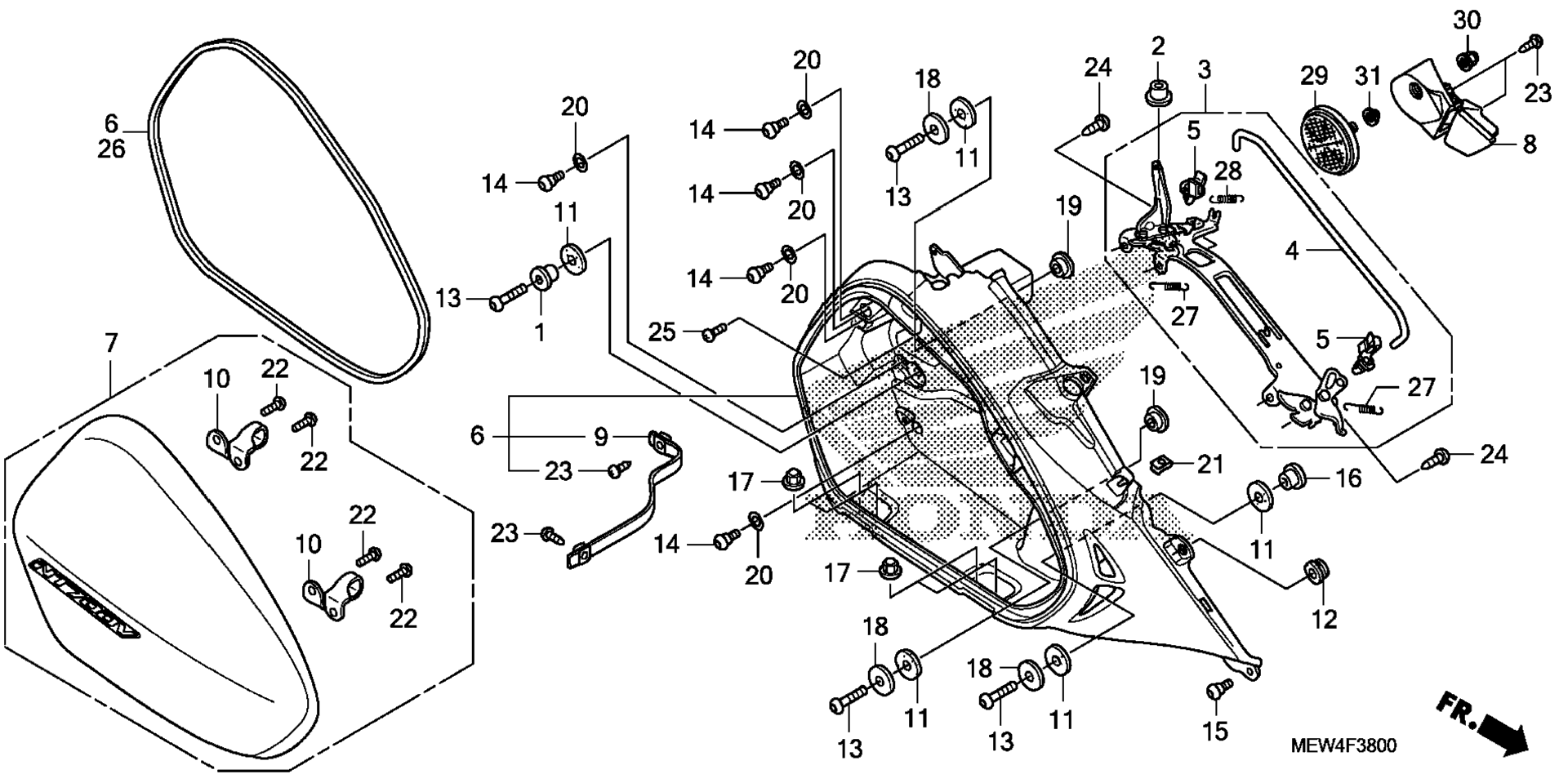

Схема r SADDLEBAG для NT700VA AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, RADIATOR MOUNTING art. 19052-MB0-000
По запросу
2
COLLAR, FAN COVER art. 19619-ZM7-300
По запросу
3
CATCH ASSY., R. SADDLEBAG art. 77250-MEW-D40
По запросу
4
ROD A, SADDLEBAG CATCH art. 77260-MEW-920
По запросу
5
JOINT, ROD art. 77268-MEW-920
По запросу
6
BODY ASSY., R. SADDLEBAG art. 81220-MEW-D40
По запросу
7
SADDLEBAG SET, R. (TYPE1) (WL) art. 81232-MEW-L60ZA
По запросу
8
LEVER ASSY., R. SADDLEBAG art. 81270-MEW-L01
По запросу
9
BAND, R. SADDLEBAG STOPPER art. 81280-MEW-920
По запросу
10
STRIKER, SADDLEBAG art. 81316-MEW-D20
По запросу
11
RUBBER, BAG MOUNT art. 81356-MN5-000
По запросу
12
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
13
BOLT, SPECIAL (6X22) art. 90085-MAJ-A20
По запросу
14
SCREW, SPECIAL (5X12) art. 90106-MBY-000
По запросу
15
SCREW, SPECIAL (5X11) art. 90114-MEL-000
По запросу
16
COLLAR, FUEL TANK art. 90175-MCT-640
По запросу
17
NUT, MOLDING SIDE art. 90305-SJ4-003
По запросу
18
WASHER, THRUST (6MM) art. 90402-KW7-900
По запросу
19
COLLAR, FR. FENDER art. 90505-MBK-750
По запросу
20
WASHER, RUBBER art. 90507-KCR-000
По запросу
21
NUT, CLIP (5MM) art. 90677-KAN-961
По запросу
22
SCREW, TAPPING (5X12) art. 93901-25210
По запросу
23
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
24
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
25
SCREW, TAPPING (5X16) art. 93903-25380
По запросу
26
SEAL, SADDLEBAG LID art. 81234-MEW-D40
По запросу
27
SPRING, SADDLEBAG CATCH art. 77266-MEW-D40
По запросу
28
SPRING A, SADDLEBAG CATCH art. 77272-MEW-D40
По запросу
29
REFLECTOR, RR. REFLEX (RED) art. 33741-HB9-641
По запросу
30
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
31
WASHER, SETTING art. 90413-369-690
По запросу
