модель 2013 года
- Модель VFR1200
- Код модели VFR1200F AC

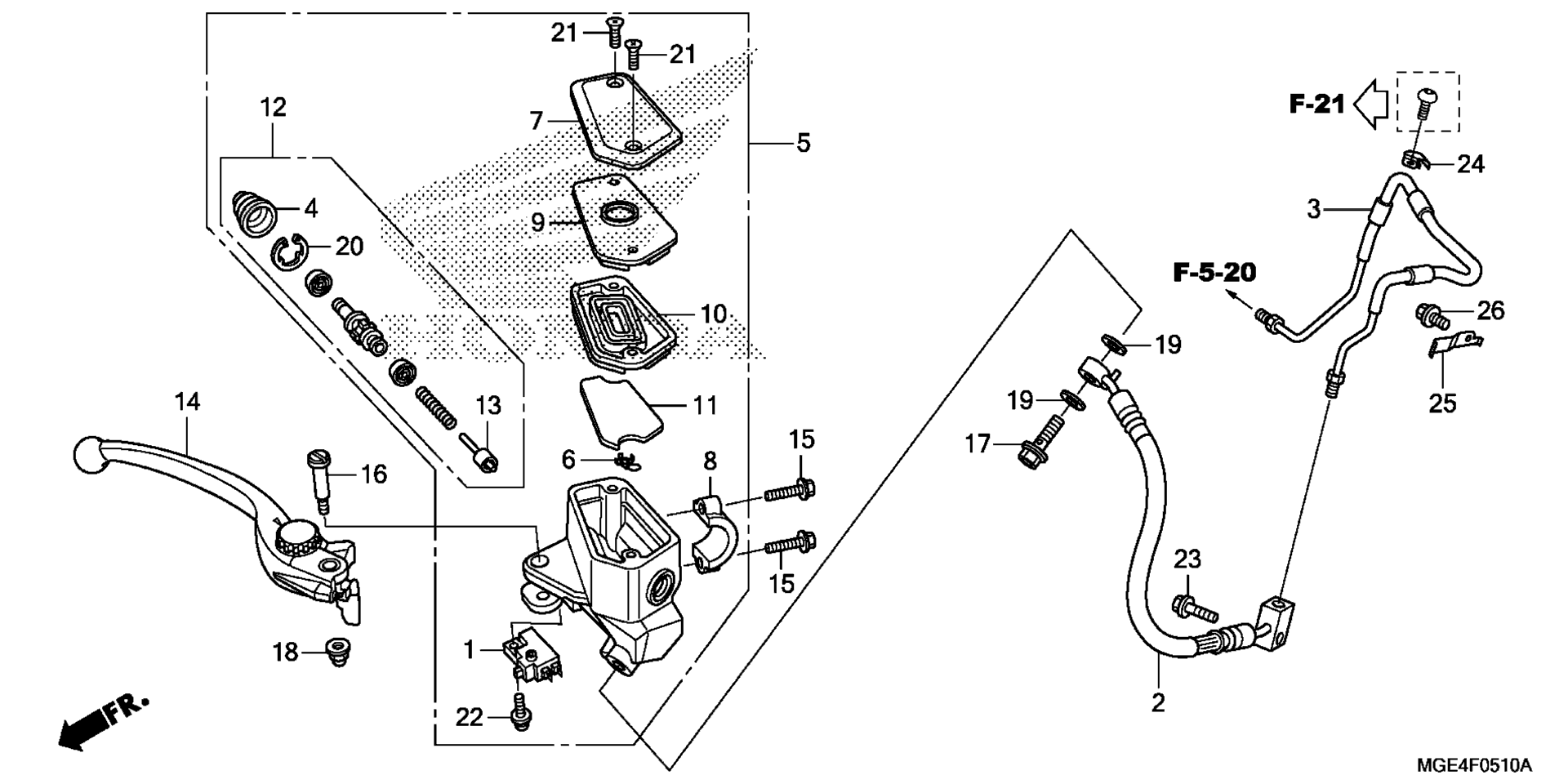

Схема переднего главного цилиндра тормоза для VFR1200F AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE A, FR. BRAKE art. 45123-MGE-003
По запросу
3
PIPE A, FR. BRAKE art. 45125-MGE-D40
По запросу
4
BOOT art. 45504-MCF-006
По запросу
5
MASTER CYLINDER SUB-ASSY., FR. (COO) art. 45510-MGE-D41
По запросу
6
PROTECTOR art. 45512-MA6-006
По запросу
7
CAP, MASTER CYLINDER art. 45513-MGE-006
По запросу
8
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
9
PLATE, DIAPHRAGM art. 45518-MGE-006
По запросу
10
DIAPHRAGM art. 45520-MGE-006
По запросу
11
FLOAT, FR. MASTER CYLINDER art. 45523-MGE-006
По запросу
12
MASTER CYLINDER SET art. 45530-MGE-006
По запросу
13
GUIDE, SPRING art. 46140-MGE-006
По запросу
14
LEVER SET, R. HANDLE (COO) art. 53170-MGE-006
По запросу
15
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
16
BOLT, HANDLE LEVER art. 90114-MCF-006
По запросу
17
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
18
NUT, CAP (6MM) art. 90201-415-000
По запросу
19
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
20
CIRCLIP art. 90651-MCF-006
По запросу
21
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
22
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
23
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
24
CLAMP, FR. BRAKE PIPE art. 45166-MGE-D40
По запросу
25
CLAMP B, FR. BRAKE PIPE art. 45167-MGE-D40
По запросу
26
BOLT, FLANGE (6X10) art. 96001-06010-07
По запросу
