модель 2013 года
- Модель VFR1200
- Код модели VFR1200F AC

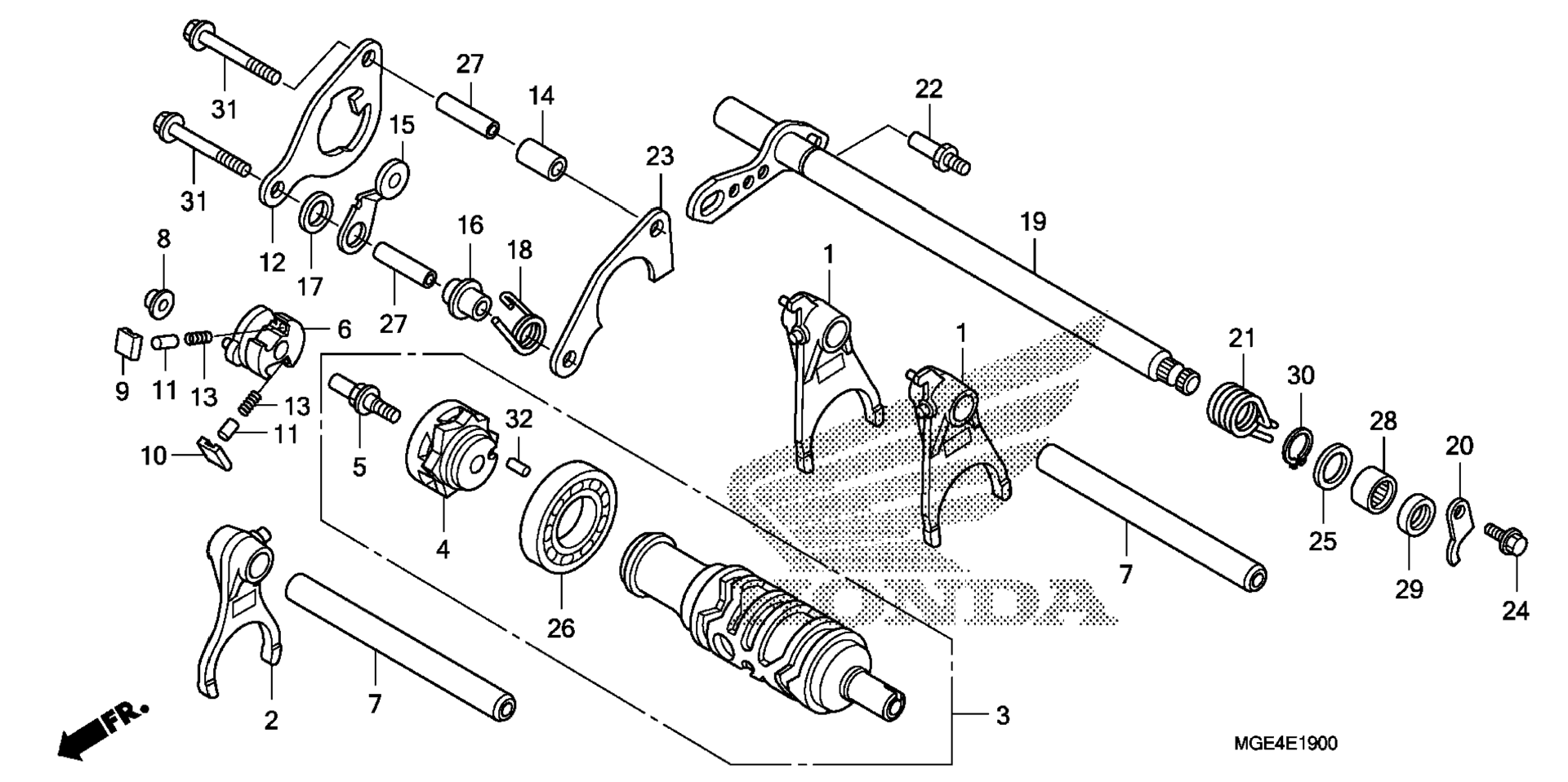

Схема переключение передач барабан (1) для VFR1200F AC
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, GEARSHIFT art. 24211-MGE-000
По запросу
2
FORK, CENTER GEARSHIFT art. 24212-MGE-000
По запросу
3
DRUM ASSY., GEARSHIFT art. 24310-MGH-640
По запросу
4
CENTER, SHIFT DRUM art. 24312-MGE-003
По запросу
5
PIN, SHIFTER art. 24315-HA0-000
По запросу
6
SHIFTER, DRUM art. 24321-KT8-030
По запросу
7
SHAFT, GEARSHIFT FORK art. 24321-MGE-000
По запросу
8
COLLAR, SHIFTER art. 24322-MM4-000
По запросу
9
PAWL A, RATCHET art. 24324-KA3-711
По запросу
10
PAWL B, RATCHET art. 24325-KA3-711
По запросу
11
PLUNGER, PAWL art. 24326-KBH-901
По запросу
12
PLATE, CHANGE GUIDE art. 24328-MGE-000
По запросу
13
SPRING, PAWL PLUNGER art. 24329-KA3-740
По запросу
14
COLLAR, GUIDE PLATE DISTANCE art. 24329-KT8-000
По запросу
15
STOPPER, DRUM art. 24430-MGE-000
По запросу
16
COLLAR, DRUM STOPPER art. 24434-MGE-000
По запросу
17
COLLAR, DRUM STOPPER SIDE art. 24435-MGE-000
По запросу
18
SPRING, SHIFT DRUM STOPPER art. 24436-MGE-000
По запросу
19
SPINDLE, GEARSHIFT art. 24610-MGE-010
По запросу
20
PLATE, SPINDLE art. 24612-MAL-600
По запросу
21
SPRING, SHIFT RETURN art. 24651-MAS-E00
По запросу
22
PIN, SHIFT RETURN SPRING art. 24652-035-000
По запросу
23
PLATE, SHIFT DRUM BEARING SETTING art. 24655-MGE-000
По запросу
24
BOLT, FLANGE (6X14) art. 90031-MGE-000
По запросу
25
WASHER (14MM) art. 90451-155-000
По запросу
26
BEARING, BALL (16005) (NTN) art. 91008-374-003
По запросу
27
PIN, DOWEL (8X31.5) art. 91104-KT7-000
По запросу
28
BEARING, NEEDLE (14X22X16) art. 91106-MCF-003
По запросу
29
OIL SEAL (14X22X5) art. 91203-KK3-830
По запросу
30
CIRCLIP (OUTER) (14MM) art. 94510-14000
По запросу
31
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
32
ROLLER (4X8) art. 96220-40080
По запросу
