модель 2013 года
- Модель VFR1200
- Код модели VFR1200F AC

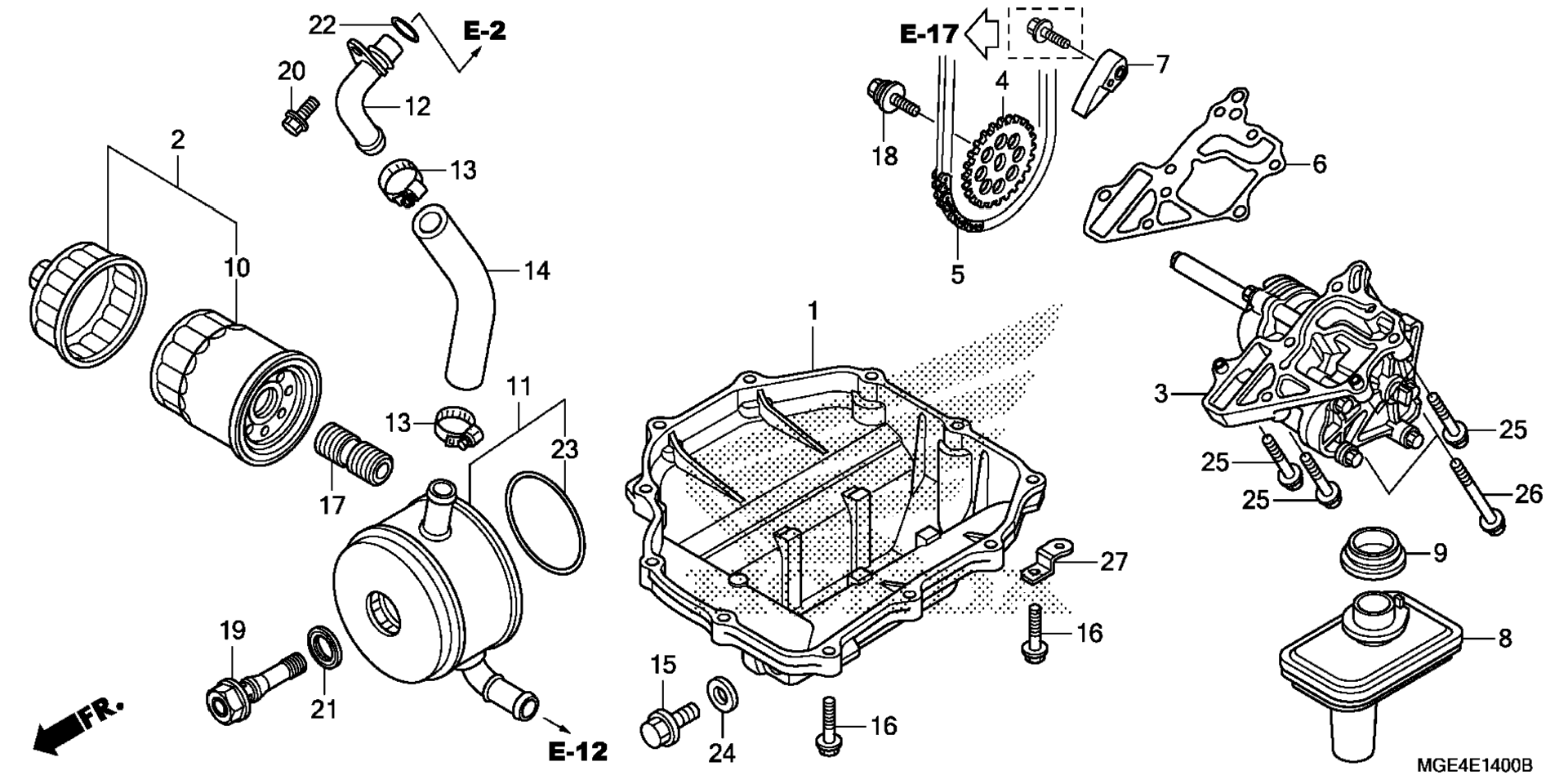

Схема масляного насоса (1) для VFR1200F AC
Схема
Детали
Номер
Наименование детали
Цена
1
PAN, OIL art. 11210-MGE-000
По запросу
2
FILTER SET, OIL art. 15010-MKR-305
По запросу
3
PUMP ASSY., OIL art. 15100-MGE-000
По запросу
4
SPROCKET, OIL PUMP DRIVEN (22T) art. 15134-MCA-000
По запросу
5
CHAIN, OIL PUMP DRIVE (DID25H-72L) art. 15141-MFJ-D01
По запросу
6
GASKET, OIL PUMP art. 15145-MGE-003
По запросу
7
GUIDE A, OIL PUMP CHAIN art. 15146-MGE-D00
По запросу
8
STRAINER, OIL art. 15150-MGE-000
По запросу
9
GASKET, OIL STRAINER art. 15154-MAT-000
По запросу
10
FILTER, OIL (TOYO ROKI) art. 15410-MFJ-D02
По запросу
11
COOLER, OIL art. 15700-MGE-003
По запросу
12
JOINT, FR. WATER INLET art. 19330-MGE-000
По запросу
13
CLAMP A, WATER HOSE art. 19505-KS6-700
По запросу
14
HOSE B, OIL COOLER WATER art. 19505-MGE-000
По запросу
15
BOLT, PLUG DRAIN (14MM) art. 90014-MGE-000
По запросу
16
BOLT, FLANGE (6X28) art. 90016-GHB-680
По запросу
17
BOSS, OIL FILTER art. 90019-MB0-000
По запросу
18
BOLT-WASHER (6X12) art. 90021-MM5-000
По запросу
19
BOLT, OIL COOLER art. 90023-MGE-000
По запросу
20
BOLT, FLANGE (6X14) art. 90031-MGE-000
По запросу
21
WASHER, SEALING (34.5MM) art. 90402-MFJ-D01
По запросу
22
O-RING (13X3.0) art. 91302-MB6-830
По запросу
23
O-RING, OIL COOLER art. 91354-MCT-003
По запросу
24
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
25
BOLT, FLANGE (6X28) art. 95701-06028-00
По запросу
26
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
27
STAY, CLIP art. 32160-MGE-D01
По запросу
