модель 2014 года
- Модель Gl1800
- Код модели GL1800B 2AC

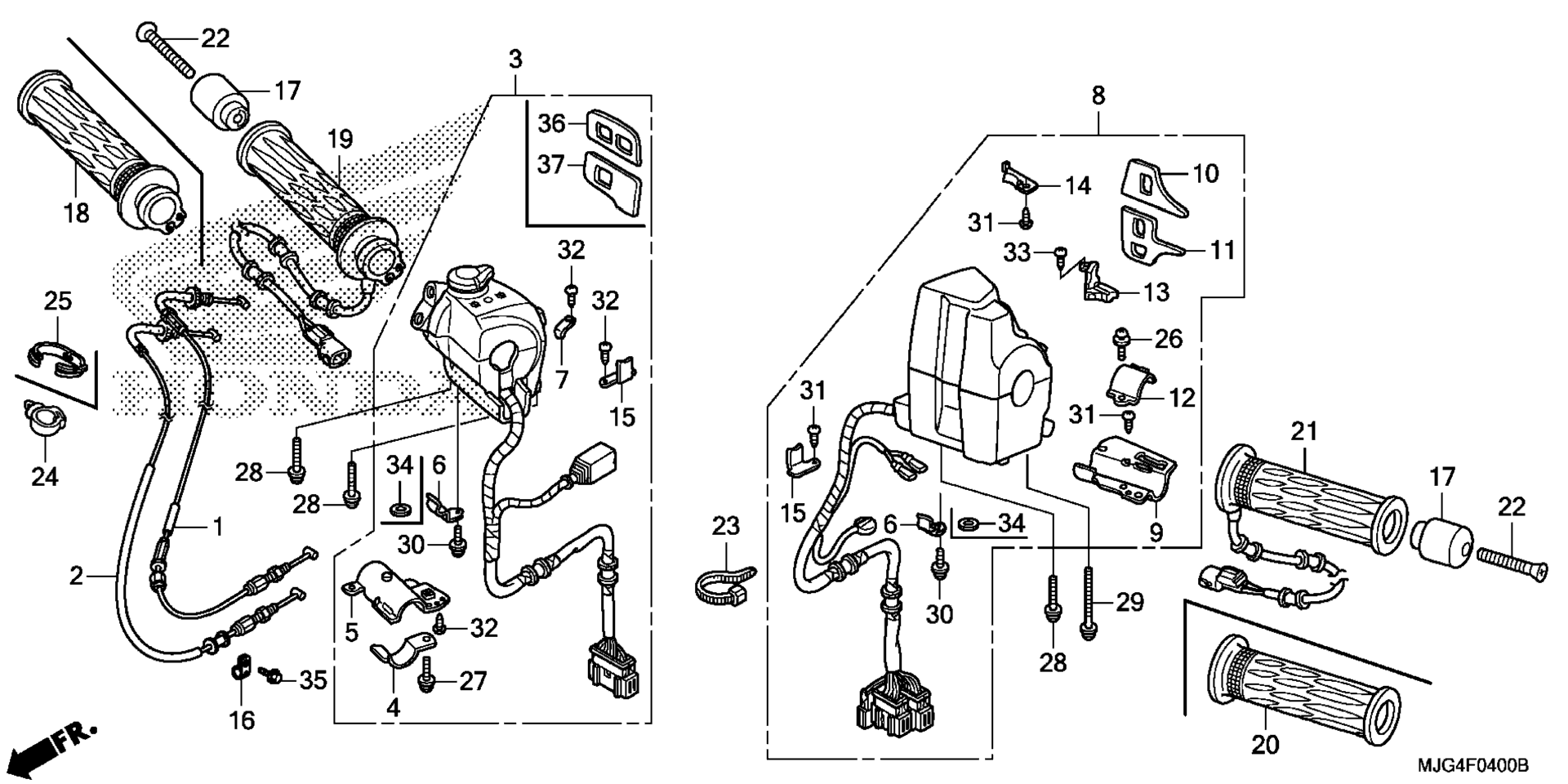

Схема переключателей на руле для GL1800B 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE A, THROTTLE art. 17910-MCA-A60
По запросу
2
CABLE B, THROTTLE art. 17920-MJG-670
По запросу
3
SWITCH ASSY., STARTER & STOP & HAZARD art. 35130-MJG-771
По запросу
4
PLATE A, STOP SWITCH SETTING art. 35132-MCA-003
По запросу
5
PLATE B, STOP SWITCH SETTING art. 35133-MCA-003
По запросу
6
CLAMP, WIRE art. 35135-MCA-A70
По запросу
7
CLAMP, WIRE (D) art. 35146-MCA-A20
По запросу
8
SWITCH ASSY., TURN SIGNAL & AUDIO art. 35200-MJG-771
По запросу
9
PLATE SET A, TURN SIGNAL art. 35202-MCA-003
По запросу
10
PLATE, ORNAMENT (C) art. 35205-MCA-S40
По запросу
11
PLATE, ORNAMENT (D) art. 35206-MCA-A20
По запросу
12
PLATE SET B, TURN SIGNAL art. 35207-MCA-003
По запросу
13
LENS (LOWER) art. 35215-MCA-A20
По запросу
14
CLAMP, WIRE art. 35217-MCA-S40
По запросу
15
CLAMP, WIRE art. 35218-MCA-A20
По запросу
16
CLAMP, THROTTLE CABLE art. 50153-MCA-A60
По запросу
17
WEIGHT, HANDLEBAR art. 53105-MK4-620
По запросу
19
GRIP, R. HEATED (COO) art. 53165-MCA-305
По запросу
21
GRIP, L. HEATED (COO) art. 53166-MCA-315
По запросу
22
SCREW, OVAL (6X65) art. 90191-KBG-000
По запросу
23
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
24
CLAMP, HARNESS art. 90652-HC4-003
По запросу
26
SCREW-WASHER (5X10) art. 93892-05010-08
По запросу
27
SCREW-WASHER (5X20) art. 93892-05020-08
По запросу
28
SCREW-WASHER (5X25) art. 93892-05025-07
По запросу
29
SCREW-WASHER (5X45) art. 93892-05045-07
По запросу
30
SCREW-WASHER (4X8) art. 93893-04008-07
По запросу
31
SCREW, TAPPING (3X8) art. 93901-32120
По запросу
32
SCREW, TAPPING (3X10) art. 93901-32220
По запросу
33
SCREW, TAPPING (3X12) art. 93901-32320
По запросу
35
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
