модель 2014 года
- Модель Gl1800
- Код модели GL1800B 2AC

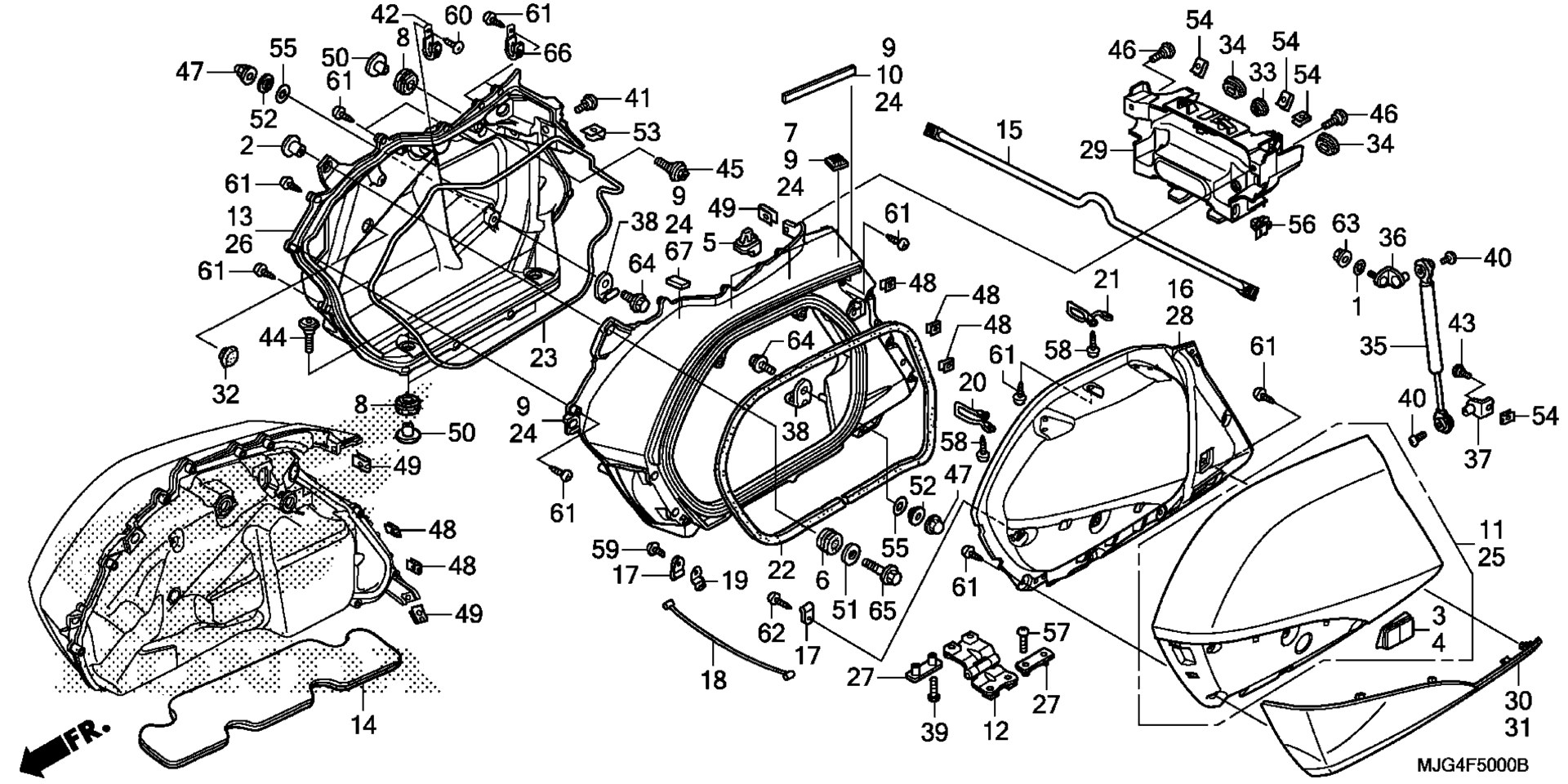

Схема кофр для GL1800B 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING (4.8X1.9) art. 15142-PE0-000
По запросу
2
COLLAR, RADIATOR MOUNTING art. 19052-KA3-710
По запросу
3
REFLECTOR, R. *Y124P* (PEARL SHINING YELLOW) art. 33740-MJG-670ZD
По запросу
3
REFLECTOR, R. *NHB01* (GRAPHITE BLACK) art. 33740-MJG-670ZC
По запросу
4
REFLECTOR, L. *Y124P* (PEARL SHINING YELLOW) art. 33745-MJG-670ZD
По запросу
4
REFLECTOR, L. *NHB01* (GRAPHITE BLACK) art. 33745-MJG-670ZC
По запросу
5
CLIP, USB CONNECTOR HOLDER (A) art. 39115-TK6-003
По запросу
6
RUBBER, HEADLIGHT GUARD art. 61320-KZ9-000
По запросу
7
FASTENER B, DUAL LOCK (20X20) art. 64243-MEW-920
По запросу
8
RUBBER, SADDLEBAG MOUNTING art. 80201-MCA-000
По запросу
9
SADDLEBAG, R. *NHB01* (GRAPHITE BLACK) art. 81210-MJG-671ZB
По запросу
9
SADDLEBAG, R. *Y124P* (PEARL SHINING YELLOW) art. 81210-MJG-671ZC
По запросу
10
MAT, SADDLEBAG BODY art. 81212-MJG-670
По запросу
11
LID, R. SADDLEBAG *Y124P* (PEARL SHINING YELLOW) art. 81220-MJG-670ZC
По запросу
11
LID, R. SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81220-MJG-670ZB
По запросу
12
HINGE, SADDLEBAG art. 81230-MCA-S40
По запросу
13
PANEL, R. SADDLEBAG art. 81231-MCA-S40
По запросу
14
GUARD, SADDLEBAG HEAT art. 81232-MCA-A40
По запросу
15
PIPE, CROSS art. 81233-MJG-670
По запросу
16
INNER LID, R. SADDLEBAG art. 81241-MCA-S40
По запросу
17
STAY B, LID STOPPER art. 81254-MN5-000
По запросу
18
CABLE, SADDLEBAG STOPPER art. 81259-MCA-S40
По запросу
19
GUIDE, STOPPER CABLE art. 81292-MCA-000
По запросу
20
ROD A, SADDLEBAG STRIKER art. 81321-MCA-780
По запросу
21
ROD B, SADDLEBAG STRIKER art. 81322-MCA-780
По запросу
22
RUBBER, SADDLEBAG SEAL art. 81350-MCA-S40
По запросу
23
RUBBER, BACK PANEL SEAL art. 81351-MCA-S40
По запросу
24
SADDLEBAG, L. *NHB01* (GRAPHITE BLACK) art. 81410-MJG-671ZB
По запросу
24
SADDLEBAG, L. *Y124P* (PEARL SHINING YELLOW) art. 81410-MJG-671ZC
По запросу
25
LID, L. SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81420-MJG-670ZB
По запросу
25
LID, L. SADDLEBAG *Y124P* (PEARL SHINING YELLOW) art. 81420-MJG-670ZC
По запросу
26
PANEL, L. SADDLEBAG art. 81431-MCA-S40
По запросу
27
WASHER, HINGE SETTING art. 81438-MN5-000
По запросу
28
INNER LID, L. SADDLEBAG art. 81441-MCA-S40
По запросу
29
COWL, RR. CENTER SADDLEBAG art. 81501-MJG-670
По запросу
30
COVER, R. SADDLEBAG LID art. 82213-MCA-S40
По запросу
31
COVER, L. SADDLEBAG LID art. 82513-MCA-S40
По запросу
32
GROMMET, DRAIN HOLE (25MM) art. 82871-671-000
По запросу
33
GROMMET, SIDE COVER art. 83551-376-000
По запросу
34
GROMMET, SIDE COVER art. 83551-MA6-000
По запросу
35
DAMPER, OPENER art. 83590-MCA-013
По запросу
36
PLATE, DAMPER MOUNTING (UPPER) art. 83591-MCA-000
По запросу
37
PLATE, DAMPER MOUNTING (LOWER) art. 83592-MCA-000
По запросу
38
STAY, TOOL SETTING (A) art. 89106-MN5-000
По запросу
39
BOLT, TORX (5X16) art. 90101-MCA-S40
По запросу
40
SCREW (5X12) art. 90104-964-000
По запросу
41
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
42
CLIP, TUBE art. 90106-KJ6-740
По запросу
43
SCREW, SPECIAL (5X12) art. 90106-MBY-000
По запросу
44
SCREW, SPECIAL (6MM) art. 90109-MCA-000
По запросу
45
SCREW, SPECIAL (6MM) art. 90119-MCA-000
По запросу
46
BOLT, SPECIAL (6X8) art. 90116-MEW-920
По запросу
47
NUT, CAP art. 90201-428-900
По запросу
48
NUT, CLIP (5MM) art. 90312-MT3-000
По запросу
49
NUT, SPRING (6MM) art. 90320-MM5-000
По запросу
50
COLLAR, SADDLEBAG MOUNTING art. 90501-MCA-000
По запросу
51
WASHER, FENDER MOUNTING art. 90506-430-000
По запросу
52
WASHER (6X20) art. 90512-KF9-900
По запросу
53
U-CLIP art. 90651-MFL-670
По запросу
54
NUT, CLIP (5MM) art. 90677-KAN-961
По запросу
55
O-RING (8.5X1.5) art. 91352-GAZ-930
По запросу
56
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
57
SCREW, PAN (5X16) art. 93500-05016-0G
По запросу
58
SCREW, TAPPING (5X16) art. 93901-25380
По запросу
59
SCREW, TAPPING (4X10) art. 93903-24280
По запросу
60
SCREW, TAPPING (5X10) art. 93903-25180
По запросу
61
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
62
SCREW, TAPPING (5X16) art. 93903-25380
По запросу
63
NUT, FLANGE (5MM) art. 94050-05000
По запросу
64
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
65
BOLT, FLANGE (6X30) art. 96001-06030-00
По запросу
66
CLAMP A, TUBE art. 17215-MG9-950
По запросу
67
RUBBER, PROTECTOR art. 64121-MBG-000
По запросу
