модель 2014 года
- Модель Gl1800
- Код модели GL1800B 2AC

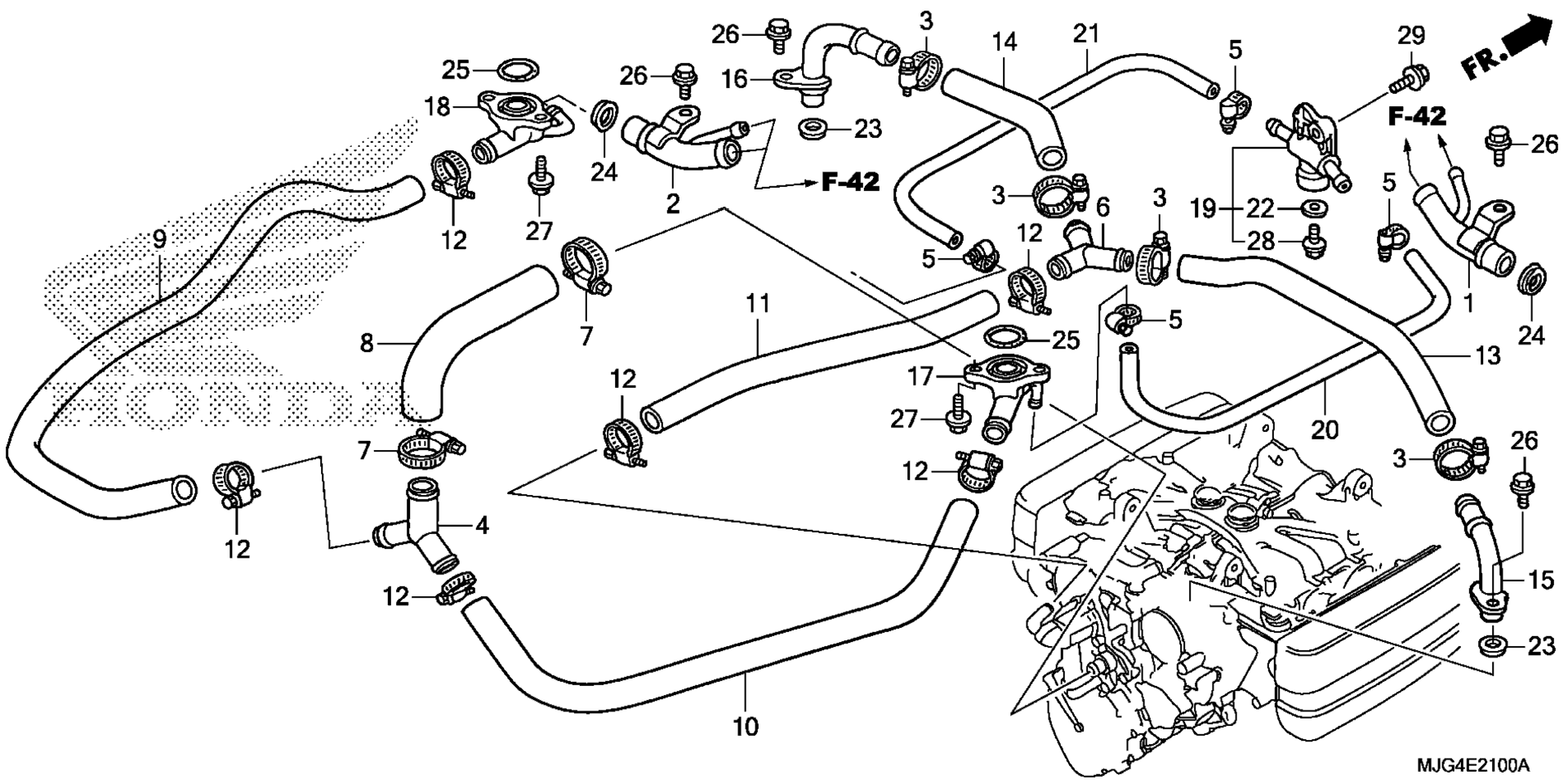

Схема системы охлаждения Pipe для GL1800B 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, R. WATER art. 19411-MCA-780
По запросу
2
PIPE, L. WATER art. 19421-MCA-780
По запросу
3
CLAMP, WATER HOSE (25MM) art. 19504-KY1-003
По запросу
4
JOINT, THREE WAY art. 19506-MCA-000
По запросу
5
CLAMP, WATER HOSE art. 19507-MAL-600
По запросу
6
JOINT, THREE WAY art. 19507-MCA-000
По запросу
7
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
8
HOSE A, WATER art. 19511-MCA-000
По запросу
9
HOSE B, WATER art. 19512-MCA-S40
По запросу
10
HOSE C, WATER art. 19513-MCA-S40
По запросу
11
HOSE A, BYPASS art. 19516-MCA-000
По запросу
12
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
13
HOSE B, BYPASS art. 19517-MCA-000
По запросу
14
HOSE C, BYPASS art. 19518-MCA-000
По запросу
15
PIPE, R. BYPASS art. 19530-MCA-000
По запросу
16
PIPE, L. BYPASS art. 19540-MCA-000
По запросу
17
JOINT, R. WATER HOSE art. 19710-MCA-010
По запросу
18
JOINT, L. WATER HOSE art. 19720-MCA-000
По запросу
19
JOINT, DRAIN art. 19730-MCA-000
По запросу
20
HOSE A, DRAIN art. 19732-MCA-010
По запросу
21
HOSE B, DRAIN art. 19733-MCA-000
По запросу
22
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
23
SEAL, WATER PIPE art. 91315-MCA-A00
По запросу
24
SEAL, WATER PIPE (22.5MM) art. 91316-MCA-A00
По запросу
25
O-RING (23X2.4) art. 91317-MCA-A00
По запросу
26
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
27
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
28
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
29
BOLT, FLANGE (6X16) art. 96300-06016-00
По запросу
